2. Присоедините стробоскоп в соответствии с инструкцией изготовителя
3. Запустите двигатель.
4. Наблюдая за метками опережения зажигания при помощи стробоскопа увеличьте частоту вращения двигателя.
5. Опережение зажигания должно плавно увеличиваться.
6. Если плавного увеличения опережения зажигания не происходит, проверьте грузики центробежного регулятора, пружины и пластину.
7. При необходимости произведите замену деталей (см. иллюстрацию).

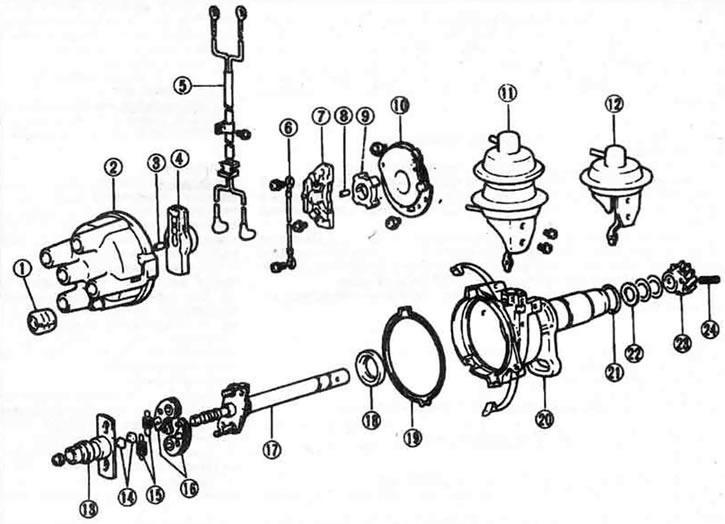

12.7а. Подетальный вид распределителя для моделей Cordla и Tredla 2,0 л (1984 и 1985 годы), Galant (1986 и 1986 годы), Mirage 1,5 л (с 1985 по 1988 год) и Precis (с 1987 по 1989 год). 1. Сапун, 2. Крышка, 3. Угольный контакт, 4. Ротор, 5. Провода, 6. Заземляющий провод, 7. Датчик-коммутатор, 8. штифт, 9. Ротор датчика, 10. Подвижная пластина, 11. Вакуумный регулятор опережения зажигания (тип с двумя диафрагмами), 12. Вакуумный регулятор опережения зажигания (тип с одной диафрагмой), 13. Вал ротора, 14. Держатели пружины, 15. Пружины центробежного регулятора опережения зажигания, 16. Грузики центробежного регулятора опережения зажигания, 17. Вал распределителя. 18. Уплотнительная манжета, 19. Прокладка, 20. Корпус, 21. Кольцевое уплотнение, 22. Шайба, 23. Приводная шестерня, 24. Штифт.

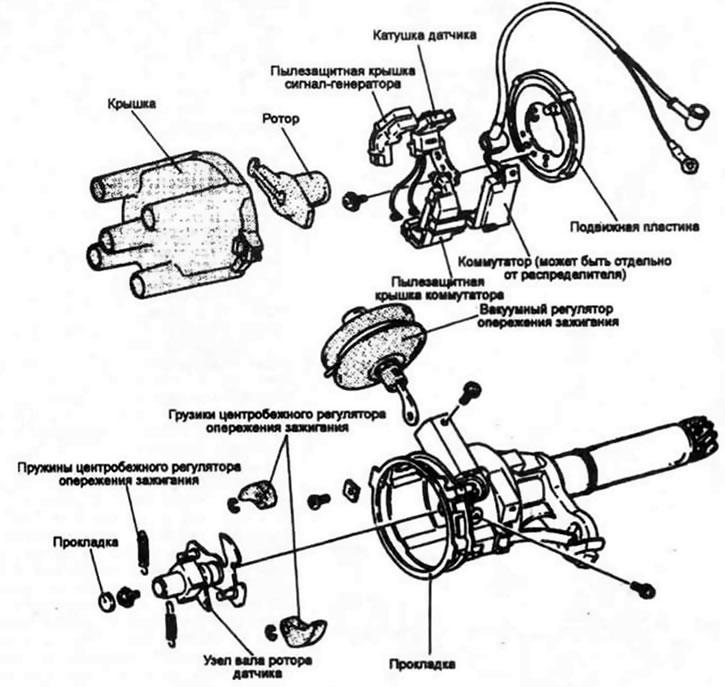

12.7b. Подетальный вид распределителя для моделей Cordia и Tredla 2,0 л (с 1980 по 1988 год)

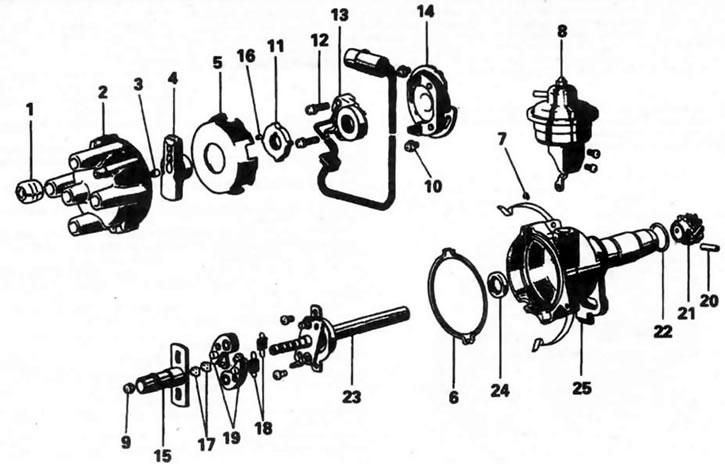

12.7с. Подетальный вид распределителя для моделей Cordia и Tredla 1,8 л Турбо (с 1988 по 1988 год) и Mirage 1,6 л (с 1986 по 1988 год). 1. Сапун, 2. Крышка распределителя, 3. Угольный контакт, 4. Ротор, 5. Крышка, 6. Уплотнительное кольцо, 7. Обжимное кольцо, 8. Вакуумный регулятор опережения зажигания, 9. Винт, 10. Винт, 11. Ротор датчика, 12. Винт, 13. Катушка датчика, 14. Статор, 15. Вал ротора, 16. Штифт, 17. Держатели пружин, 18. Пружины центробежного регулятора опережения зажигания, 19. Грузики центробежного регулятора опережения зажигания, 20. Пружинный штифт, 21. Приводная шестерня, 22. Кольцевое уплотнение, 23. Вал, 24. Уплотнительная манжета, 25 Корпус

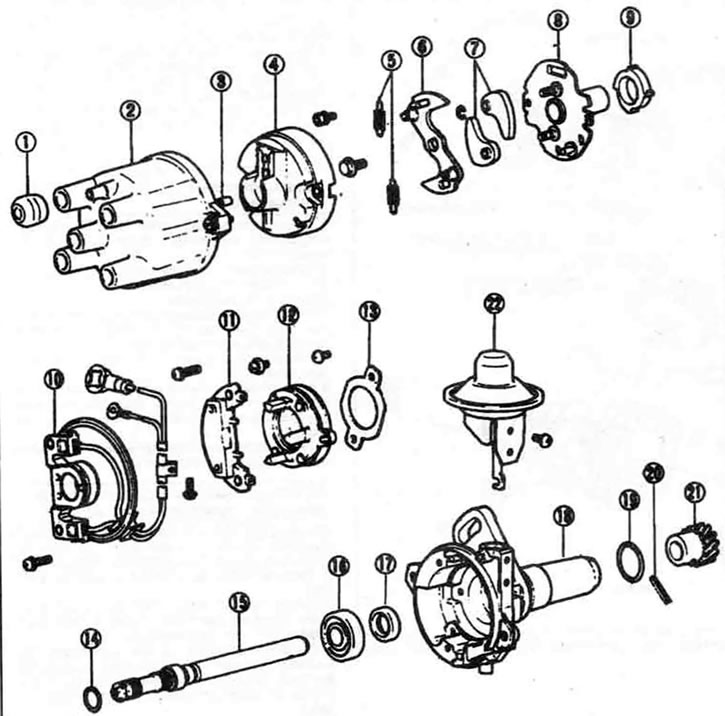

12.7d. Подетальный вид распределителя для моделей Cordia и Tredia 1,8 л Турбо (с 1984 по 1985 год) и Mirage 1,8 л (1985 год). 1. Сапун, 2. Крышка распределителя, 3. Угольный контакт, 4. Ротор, 5. Пружины центробежного регулятора опережения зажигания, 6. Пластина центробежного регулятора опережения зажигания, 7. Грузики центробежного регулятора опережения зажигания, 8. Основание центробежного регулятора опережения зажигания. 9. Ротор датчика, 10. Катушка датчика, 11. Коммутатор, 12. Прерыватель, 13. Пластина, 14. Шайба, 15. Вал, 16. Подшипник, 17. Уплотнительная манжета, 18. Корпус, 19. Кольцевое уплотнение, 20. Пружинным штифт, 21. Шестерня, 22. Вакуумный регулятор
