Оглавление: Проверка ⤓ Замена ⤓
Проверка
Системе заживания без распределителя (DIS)
Первичная обмотка (1989 год)
1. Отсоедините разъем провода первичной обмотки.
2. При помощи омметра измерьте сопротивление между клеммами разъема (см. иллюстрацию) №4 и №2 (цилиндры №4 и №1). Измерьте сопротивление между клеммами №4 и №1 (цилиндры №2 и №3).

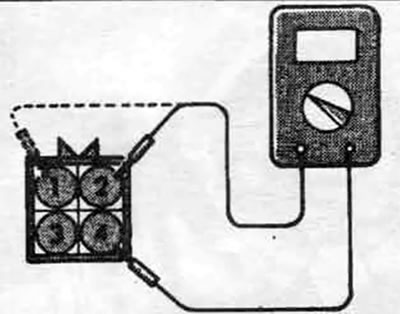

7.2. Обозначение клемм первичной обмотки катушки системы DIS 1989 года
3. Сравните полученные показания со спецификацией, приведенной в начале данной Главы. Если показания не соответствуют указанным, замените катушку.
Первичная обмотка (1990 год)
4. Отсоедините разъем провода первичной обмотки.
5. При помощи омметра измерьте сопротивление между клеммам:, разъема (см. иллюстрацию) №3 и №2 (цилиндры №1 и №4). Измерьте сопротивление между клеммами №3 и №1 (цилиндры №2 и №3).

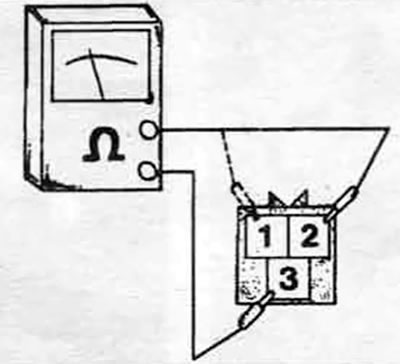

7.5. Обозначение клемм первичной обмотки катушки системы DIS 1990 года
6. Сравните полученные показания со спецификацией, приведенной в начале данной Главы. Если показания не соответствуют указанным, замените катушку.
Вторичная обмотка
7. При помощи омметра измерьте сопротивление между клеммами высокого напряжения (вторичной обмотки) для цилиндров №1 и №4 (см. иллюстрацию). Измерьте сопротивление между клеммами высокого напряжения для цилиндров №2 и №3.

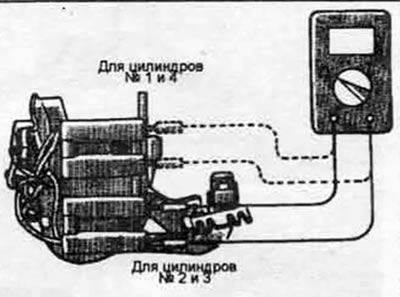

7.7. На катушках системы DIS проверьте сопротивление между двумя клеммами вторичной обмотки
8. Сравните полученные показания со спецификацией, приведенной в начале данной Главы. Если показания не соответствуют указанным, замените катушку.
Остальные модели
9. Отсоедините отрицательный провод аккумулятора.
10. Найдите катушку.
11. При помощи омметра произведите следующие проверки:
- (а) Измерьте сопротивление между положительной и отрицательной клеммами (см. иллюстрацию). Сравните полученные результаты с величиной, указанной в спецификации данной главы для первичной обмотки.
- (б) Отсоедините провод высокого напряжения от катушки. Измерьте сопротивление между положительной клеммой и клеммой высокого напряжения. Сравните полученные результаты с величиной, указанной в спецификации данной главы для вторичной обмотки.
7.11. Проварка сопротивления первичной обмотки (показана обычная катушка)
12. Если результаты обеих проверок не соответствуют спецификации, замените катушку.
Замена
13. Отсоедините отрицательный провод аккумулятора.
14. Отсоедините провод от катушки.
15. Отсоедините крепления катушки.
16. Снимите катушку.
17. Установку производите в обратной последовательности.
