Регулятор напряжения/щетки генератора — замена

  • Главная
  • Галант
  • 5 (1983-1989, бензин)
  • Силовой агрегат
  • Электрооборудование двигателя
0

Precis 1988 года (типа Bosch)



Примечание: Если вы решили заменить щетки (но не регулятор целиком). вам потребуется отпаять старые щетки от регулятора и припаять новые на их место. Если у вас нет навыков в выполнении пайки, поручите эту работу квалифицированному специалисту. Если вы при выполнении процедуры замены щеток перегреете и повредите регулятор, вам придется приобретать новый.


1. Снимите генератор.

2. Отвинтите винты крепления регулятора напряжения (см. иллюстрацию).

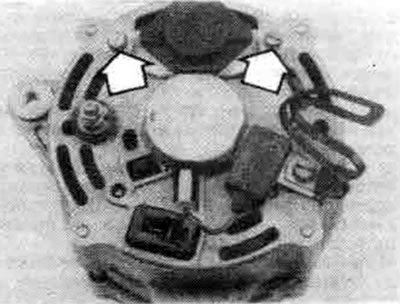

17.2. Для того чтобы снять узел регулятора напряжения/держателя щеток отвинтите два монтажных винта (показаны стрелками), затем снимите узел


3. Снимите узел держателя щеток и регулятора и измерьте длину выступания щеток (см. иллюстрацию). Если длина щеток меньше 5 мм, замените их на новые.

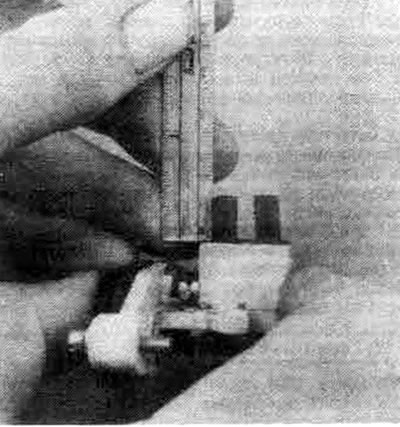

17.3. Измерьте длину щеток линейкой; если длина меньше 5 мм, замените щетки



Примечание: Если вы производите замену регулятора напряжения, пропустите следующий шаг, т.к. на новом регуляторе установлены новые щетки.


4. Отпаяйте соединения проводов на щетках, снимите щетки с пружинами.

5. Установку производите в обратной последовательности. Убедитесь в том, что правильно припаяли провода новых щеток.

Остальные (типа Melco)



6. Снимите генератор (см. раздел 16).

7. Отвинтите болты, соединяющие две части генератора вместе.

8. Оберните переднюю часть корпуса генератора ветошью и зафиксируйте переднюю часть генератора в тисках.

9. Отвинтите все гайки с задней части генератора.

10. При помощи паяльника 200 Вт нагрейте место установки заднего подшипника (гнездо подшипника) а заднем корпусе (см. иллюстрацию). Осторожно просуньте две обычные отвертки между двумя половинками генератора (не слишком глубоко, иначе вы повредите статор) и отделите задний корпус генератора (см. иллюстрацию).

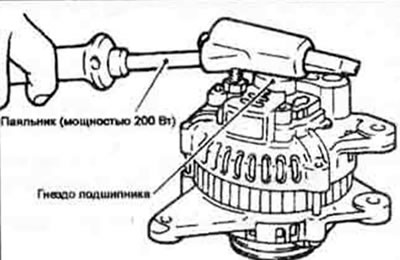

17.10а. Нагревание гнезда заднего подшипника генератора облегчит разделение корпусов генератора

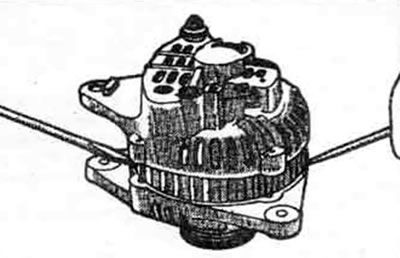

17.10b. При помощи двух отверток разделите корпуса генератора



Предупреждение: Операцию выполняйте осторожно, иначе можно повредить алюминиевый корпус.


11. Отпаяйте держатель щеток и регулятора.

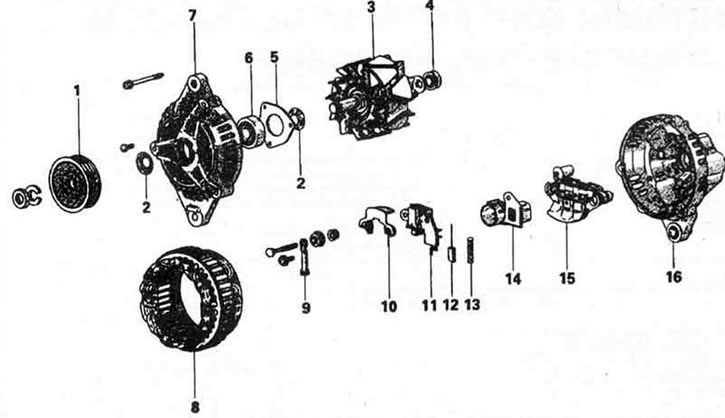

17.11. Подетальный вид генератора типа Metco. 1. Шкив генератора, 2. Уплотнение, 3. Ротор, 4. Задний подшипник, 5. Держатель подшипника, 6. Передний подшипник, 7. Передний кронштейн, 8. Статор, 9. Клемма, 10. Пластина, 11. Регулятор и держатель щеток, 12. Щетка, 13. Пружина щетки, 14. Маслоотражатель (если установлен), 15. Выпрямитель, 16. Задний кронштейн.


Примечание: При нагреве электрических деталей рекомендуется в качестве теплоотвода использовать пинцет. Не производите нагрев более пяти секунд.


12. Осмотрите щетки на наличие интенсивного износа при необходимости произведите замену щеток путем отпаивания (см. иллюстрацию).

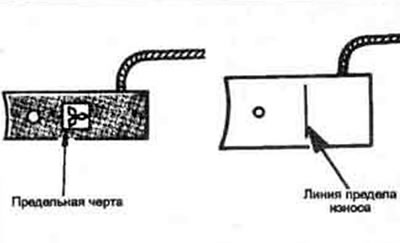

17.12а. Если щетки изношены до предельной черты, их необходимо заменить

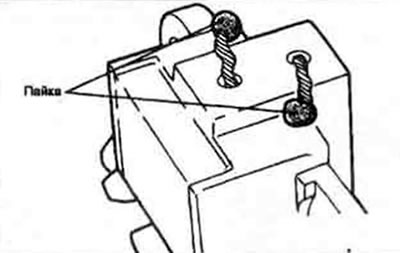

17.12b. При замене щеток отпаивайте и припаивайте провода в указанных местах


13. При установке новых щеток припаяйте провода так, чтобы предельная линия на щетке выступала из конца держателя примерно на 2-3 мм.

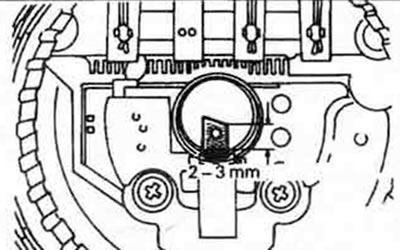

17.13. при установке новых щеток они должны выступать из держателей на определенную величину


14. Установите щетки в держатель и зафиксируйте их отрезками проволоки так. чтобы фиксаторы можно было снять после завершения сборки с задней части генератора (см. иллюстрацию).

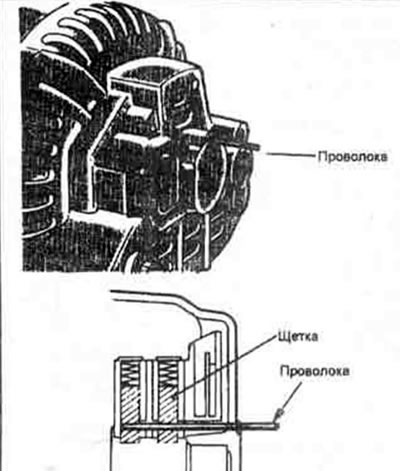

17.14. При совмещении двух частей корпуса генератора просуньте отрезки проволоки через задний корпус, чтобы зафиксировать щетки в держателях


15. Остальная часть сборки выполняется в обратной последовательности.
