Cordia, Precis и Tredia
1. Снимите приводные ремни масляного насоса усилителя рулевого управления и генератора (см. Главу 1).
2. Снимите насос усилителя рулевого управления (см. иллюстрацию).

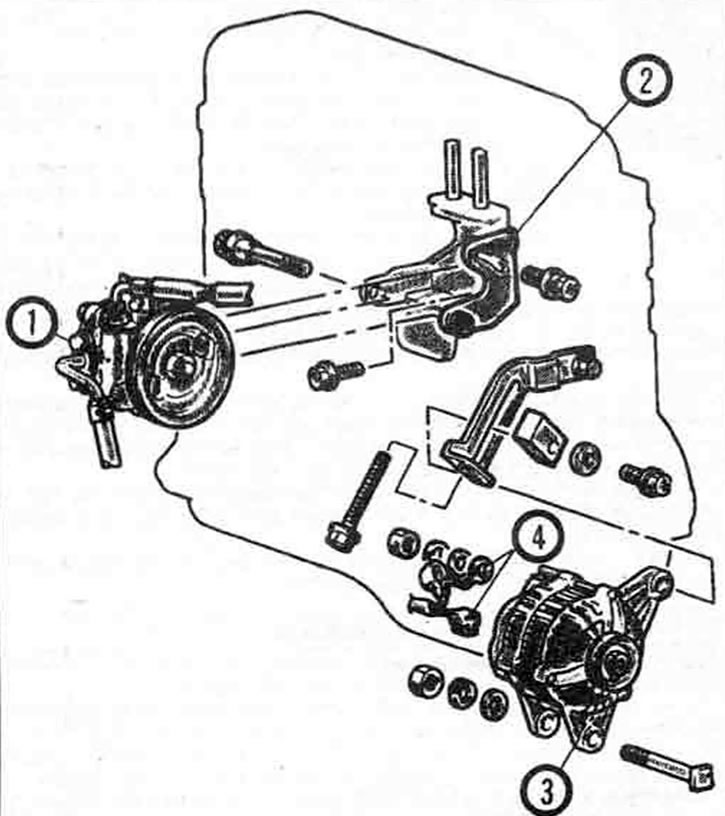

16.2. Типичные детали крепления генератора для моделей Cordia и Tredia (для остальных моделей детали аналогичны). 1. Узел насоса усилителя рулевого управления, 2. Кронштейн, 3. Генератор, 4. электрический разъем.
3. Снимите регулировочный кронштейн генератора.
4. Отвинтите нижний монтажный болт генератора.
5. Отсоедините электрические разъемы генератора.
6. Снимите генератор.
7. Установку производите в обратной последовательности.
8. Отрегулируйте натяжение ремней (см. Главу 1).
Galant
9. Снимите электродвигатель левого вентилятора.
10. Снимите приводные ремни масляного насоса усилителя рулевого управления и генератора (см. Главу 1).
11. Снимите скобу генератора.
12. Пометьте и отсоедините электрические разъемы генератора.
13. Отвинтите нижний монтажный болт генератора.
14. Снимите генератор.
15. Установку производите в обратной последовательности.
16. Отрегулируйте натяжение ремней (см. Главу 1).
Mirage (с 1985 по 1988 год)
17. Снимите приводной ремень генератора и все остальные ремни, мешающие снятию генератора (см. Главу 1).
18. Отвинтите болты крепления генератора.
19. Заметьте и отсоедините электрические разъемы генератора.
20. Снимите компоненты, мешающие смятию генератора.
21. Снимите генератор.
22. Установку производите в обратной последовательности.
23. Отрегулируйте натяжение ремней (см. Главу 1).
Mirage (с 1989 года)
1,5л
24. Снимите приводные ремни усилителя рулевого управления, кондиционера воздуха и генератора (см. Главу 1).
25. Снимите скобу генератора (см. иллюстрацию).

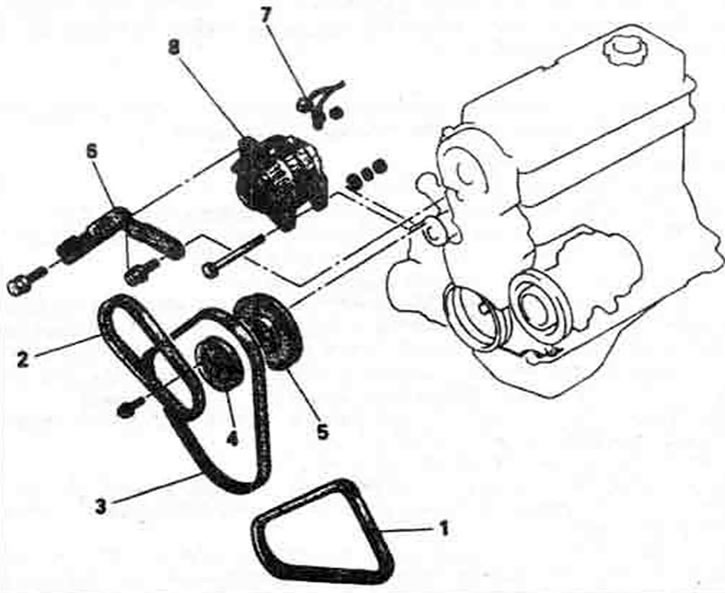

16.25. Детали крепления генератора модели Mirage 1,5 л (с 1989 года). 1. Приводной ремень кондиционера воздуха, 2. Приводной ремень усилителя рулевого управления, 3. Приводной ремень, 4. Шкив водяного насоса, 5. Шкив водяного насоса, 6. Скоба генератора, 7. Электрический разъем, 8. Генератор.
26. Пометьте и отсоедините электрические разъемы генератора.
27. Отвинтите нижний монтажный болт генератора.
28. Снимите генератор.
29. Установку производите в обратной последовательности.
30. Отрегулируйте натяжение ремней (см. Главу 1).
1,6 л
31. Снимите приводные ремни насоса усилителя рулевого управления и генератора (см. Главу 1).
32. Снимите шкивы водяного насоса (см. иллюстрацию).

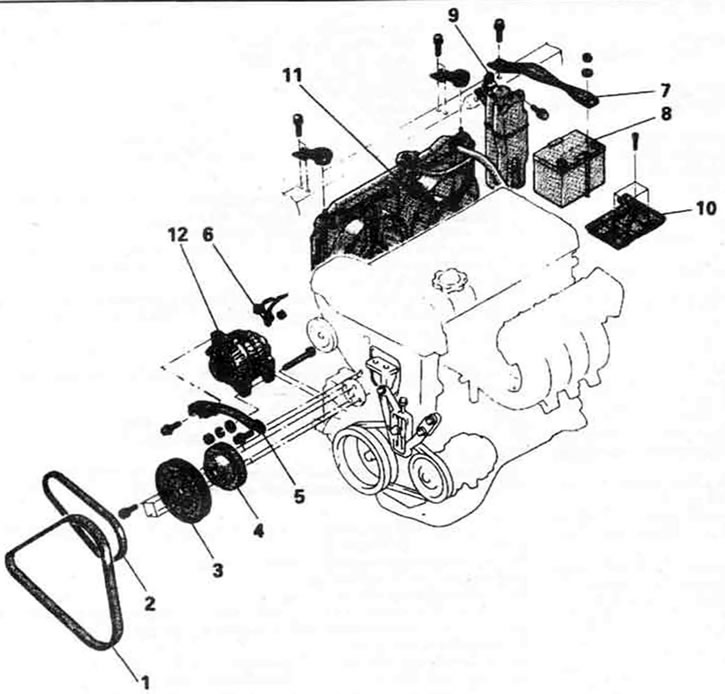

16.32. Детали крепления генератора модели Mirage 1,6 л (с 1989 года). 1. Приводной ремень, 2. Приводной ремень усилителя рулевого управления, 3. Шкив водяного насоса, 4. Шкив водяного насоса, 5. Скоба генератора, 6. Электрический разъем, 7. Держатель аккумулятора, 8. Аккумулятор, 9. Бачок омывателя, 10. Поддон аккумулятора, 11. Радиатор, 12. Генератор
33. Снимите скобу генератора.
34. Снимите радиатор (см. Главу 3).
35. Пометьте и отсоедините электрические разъемы генератора.
36. Отвинтите нижний монтажный болт генератора.
37. Снимите генератор.
38. Установку производите в обратной последовательности.
39. Отрегулируйте натяжение ремней (см. Главу 1).
