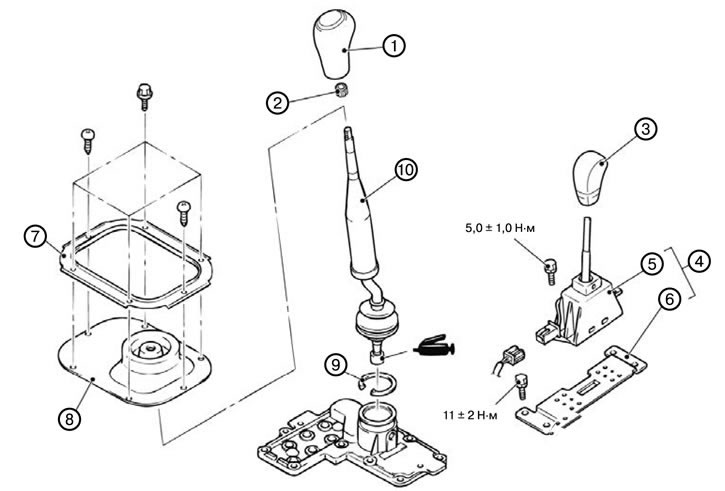

Снятие механизма переключения передач
Внимание. При снятии и установке тросов и тяг механизма переключения передач будьте осторожны, чтобы не задеть или ударить электронный блок управления SRS.
1. Установить рычаг переключения передач в нейтральное положение.
2. Снять рукоятку переключения (1).
3. Снять втулку (2).
4. Снять рукоятку переключения раздаточной коробки (3).
5. Снять индикаторную панель указания скорости в сборе.
6. Снять выключатель рычага переключения раздаточной коробки в сборе (4).
7. Снять выключатель рычага переключения раздаточной коробки (5).
8. Снять кронштейн выключателя рычага переключения раздаточной коробки (6).
9. Снять крепежную плату пылезащитного покрытия (7).
10. Снять пылезащитное покрытие (8).
11. Снять пружинное кольцо (9).
12. Снять рычаг управления коробкой передач в сборе (10).
Установка механизма переключения передач
1. Установить рычаг управления коробкой передач в сборе (10).
2. Установить пружинное кольцо (9).
3. Установить пылезащитное покрытие (8).
4. Установить крепежную плату пылезащитного покрытия (7).
5. Установить кронштейн выключателя рычага переключения раздаточной коробки (6).
6. Установить выключатель рычага переключения раздаточной коробки (5).
7. Установить выключатель рычага переключения раздаточной коробки в сборе (4).
8. Установить индикаторную панель указания скорости в сборе.
9. Установить рукоятку переключения раздаточной коробки (3).
10. Установить втулку (2).

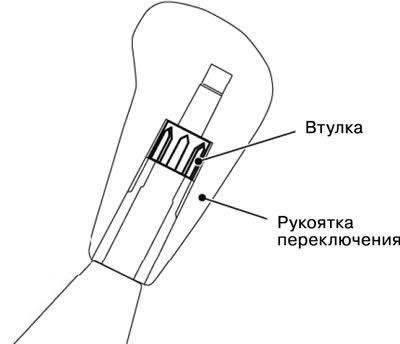

1) Установить втулку, так как показано на рисунке, и затем установить рукоятку перключения.
11. Установить рукоятку переключения (1).
12. Проверить правильность и плавность работы рычага переключения коробки передач и раздаточной коробки.
