Снятие коробки передач в сборе
Внимание. Во избежание повреждения лакокрасочного покрытия, необходимо накрыть крылья кузова каким-либо материалом.
Примечание. Нанести метки на провода и трубки, чтобы избежать их неправильной установки.
1. Снять рычаг переключения передач в сборе.
2. Снять переднюю и заднюю защиту картера двигателя.
3. Слить трансмиссионное масло.
4. Слить масло с раздаточной коробки.
5. Снять переднюю выхлопную трубу и каталитический нейтрализатор.
6. Снять задний карданный вал.
7. Снять передний карданный вал.

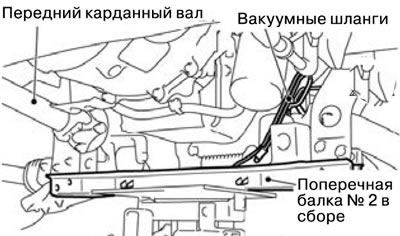

1) Подпереть поперечную балку № 2 при помощи трансмиссионного домкрата, и отсоединить соединение поперечной балки №2 в сборе и передней части рамы.
Внимание. Соблюдать осторожность, чтобы не повредить вакуумные шланги.
2) Опустить поперечную балку № 2, так чтобы появилась возможность для снятия переднего карданного вала.
3) Снять передний карданный вал, установить поперечную балку № 2 в сборе на переднюю часть рамы.
8. Отсоединить соединение натяжного троса (1).
9. Снять динамический амортизатор (2).
10. Снять натяжной трос (3).
11. Снять кронштейн натяжного троса (4).
12. Снять соединение «заземления» (5).
13. Отсоединить соединение электропроводки аккумуляторной батареи (6).
14. Снять левую крышку масляного картера в сборе (7).
15. Снять пылезащитное покрытие (8).
16. Отсоединить соединение шланга отопителя (9).
17. Снять стартер (10).
18. Снять выжимной цилиндр сцепления и отсоединить соединение камеры сцепления (11).
19. Отсоединить соединение выжимного подшипника сцепления.

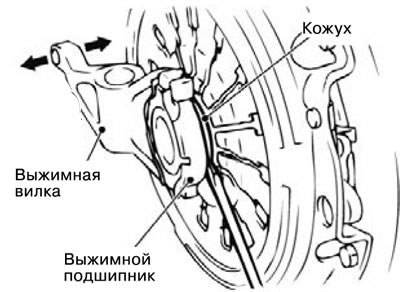

1) Снять крышку смотрового отверстия корпуса сцепления.
2) Нажать на выжимную вилку рукой в направлении А, вставить отвертку с плоским наконечником между выжимным подшипником и кожухом.
Внимание. Если проворачивание отвертки затруднено, убрать отвертку и нажать на выжимную вилку два или три раза, в направлении указанном на рисунке.
3) Провернуть отвертку на 90° и отделить выжимной подшипник от кожуха.
Примечание. Выжимная вилка переместиться в направлении В, под действием возвратной пружины, после снятия выжимного подшипника.
20. Снять крепежный кронштейн выхлопной системы (12).
21. Вывернуть нижние соединительные болты коробки передач (13).

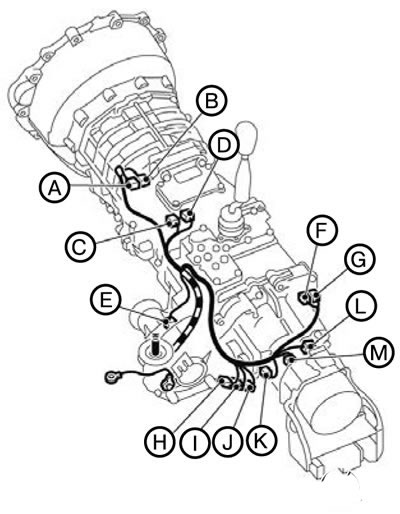

22. Отсоединить разъем электропроводки коробки передач (14).
1) Опустить коробку передач, так чтобы появилась возможность для отсоединения разъемов электропроводки, и затем отсоединить разъемы.
2) Расположить отсоединенную электропроводку коробки передач, так же как она расположена на транспортном средстве.
| Код | Название разъема |
| А | Выключатель ламп освещения движения задним ходом |
| В | Датчик 3-ей и 4-ой скорости |
| С | Датчик 1 -ой и 2-ой скорости |
| D | Датчик выбранной скорости |
| Е | Датчик скорости переднего карданного вала |
| F | Датчик обнаружения работы 2WD |
| G | Датчик обнаружения 4LLc |
| Н | Датчик обнаружения блокировки центрального дифференциала |
| I | Датчик обнаружения 4Н |
| J | Датчик обнаружения 2WD/4WD |
| К | Привод переключения |
| L | Датчик скорости заднего карданного вала |
| М | Датчик скорости транспортного средства |
23. Подпереть коробку передач при помощи трансмиссионного домкрата.
24. Снять центральную поперечную балку крепления коробки передач (15).
25. Снять монтажный изолятор коробки передач в сборе (16).
26. Вывернуть верхние соединительные болты коробки передач (17).
27. Снять коробку передач с раздаточной коробкой в сборе (18).

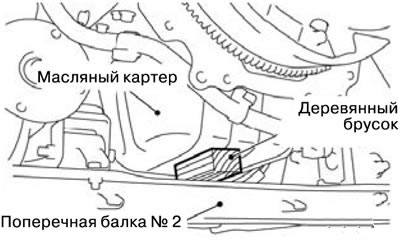

Внимание. Поместить деревянный брусок между поперечной балкой № 2 и масляным картером двигателя, чтобы зафиксировать двигатель и предотвратить его повреждения при снятии коробки передач.
Установка коробки передач в сборе
Внимание. Во избежание повреждения лакокрасочного покрытия, необходимо накрыть крылья кузова каким-либо материалом.

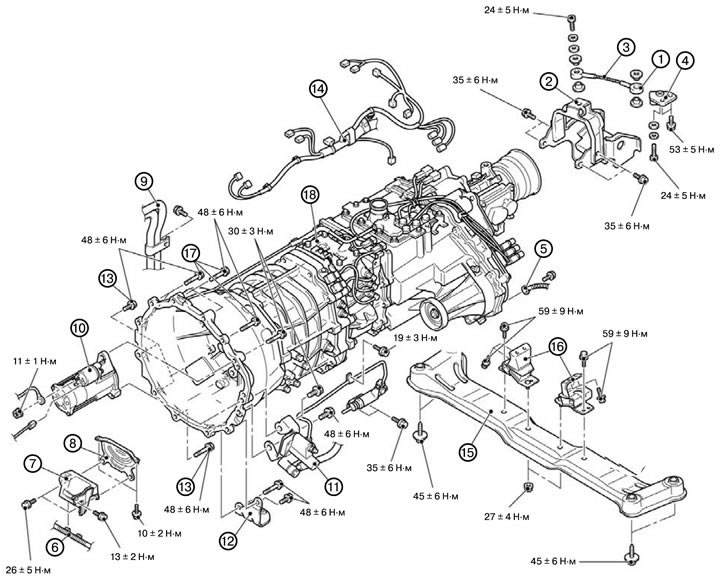

Примечание. При установке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить коробку передач с раздаточной коробкой в сборе (18).

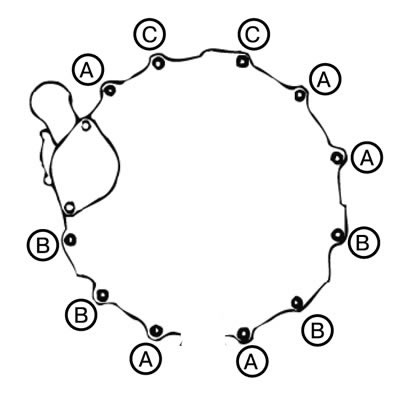

2. Завернуть верхние соединительные болты коробки передач (17).
Внимание. Соединительные болты имеют различные размеры. Соблюдать осторожность, чтобы не перепутать их.
| Болт | Dxl, мм |
| А | 10x25 |
| В | 10x45 |
| С | 10x50 |
3. Установить монтажный изолятор коробки передач в сборе (16).
4. Установить центральную поперечную балку крепления коробки передач (15).
5. Убрать трансмиссионный домкрат.
6. Подсоединить разъем электропроводки коробки передач (14).

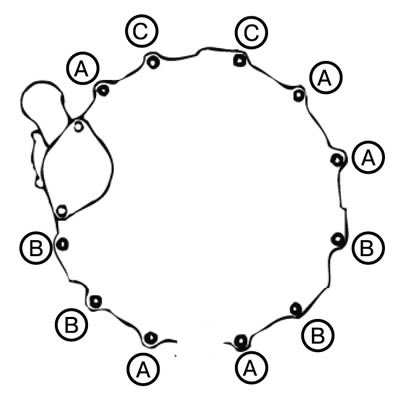

7. Завернуть нижние соединительные болты коробки передач (13).
Внимание. Соединительные болты имеют различные размеры. Соблюдать осторожность, чтобы не перепутать их.
| Болт | Dxl, мм |
| А | 10x25 |
| В | 10x45 |
| С | 10x50 |
8. Установить крепежный кронштейн выхлопной системы (12).
9. Подсоединить соединение выжимного подшипника сцепления.
10. Установить выжимной цилиндр сцепления и отсоединить соединение камеры сцепления (11).
11. Установить стартер (10).
12. Подсоединить соединение шланга отопителя (9).
13. Установить пылезащитное покрытие (8).
14. Установить левую крышку масляного картера в сборе (7).
15. Подсоединить соединение электропроводки аккумуляторной батареи (6).
16. Установить соединение «заземления» (5).
17. Установить кронштейн натяжного троса (4).
18. Установить натяжной трос (3).
19. Установить динамический амортизатор (2).
20. Подсоединить соединение натяжного троса (1).
21. Установить передний карданный вал.
22. Установить задний карданный вал.
23. Установить переднюю выхлопную трубу и каталитический нейтрализатор.
24. Зал ить масло в раздаточную коробку.
25. Зал ить трансмиссионное масло.
26. Установить переднюю и заднюю защиту картера двигателя.
27. Установить рычаг переключения передач в сборе.
