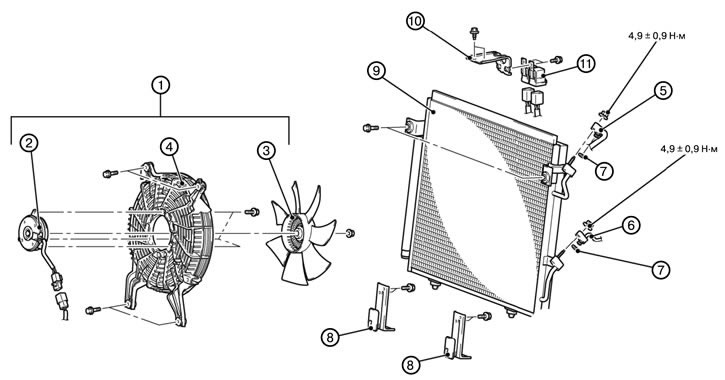

Премахване на кондензатора (Mitsubishi Pajero 4)

1. Източете хладилния агент от системата.

2. Свалете решетката на радиатора.



3. Свалете вентилаторния модул на кондензатора (1).

4. Свалете двигателя на вентилатора на кондензатора (2).

5. Свалете вентилатора на кондензатора (3).

6. Свалете корпуса на вентилатора на кондензатора (4).

7. Разкачете съединението на гъвкавия маркуч за налягане (5).

8. Разкачете съединението на дренажния маркуч A (6).

9. Отстранете уплътнителния пръстен (7).

10. Свалете скобата на кондензатора (8).

11. Извадете кондензатора (9).

12. Свалете скобата на релето на нагревателя (10).

13. Свалете релето на нагревателя (11).
