Демонтиране на електромагнитния клапан и вакуумния маркуч
1. Свалете вакуумния маркуч (бяла ивица) (за модели с обем на двигателя 3800 см³) или вакуумен маркуч (за модели с обем на двигателя 3200 см³) (1).
2. Свалете вакуумния маркуч (синя ивица) (2).
3. Свалете вакуумния маркуч (жълта ивица) (3).
4. Свалете вакуумната тръба (4).
5. Свалете сглобката на вакуумния маркуч (5).
6. Свалете вакуумната тръба (6).
7. Свалете вентилационния капак (7).
8. Свалете модула на електромагнитния клапан (8).
9. Отстранете тестовия клапан (9).
10. Свалете вакуумния маркуч (бяла ивица) (за модели с обем на двигателя 3200 см³) или вакуумен маркуч (за модели с обем на двигателя 3800 см³) (10).
11. Свалете вакуумния маркуч (11).
12. Свалете вакуумната тръбна система (12).
13. Отстранете вентилационната тръба (13).
14. Свалете възела на вакуумния резервоар (14).
15. Свалете вакуумния маркуч (синя ивица) (15).
16. Свалете вакуумния маркуч (жълта ивица) (16).
Монтаж на електромагнитния клапан и вакуумния маркуч

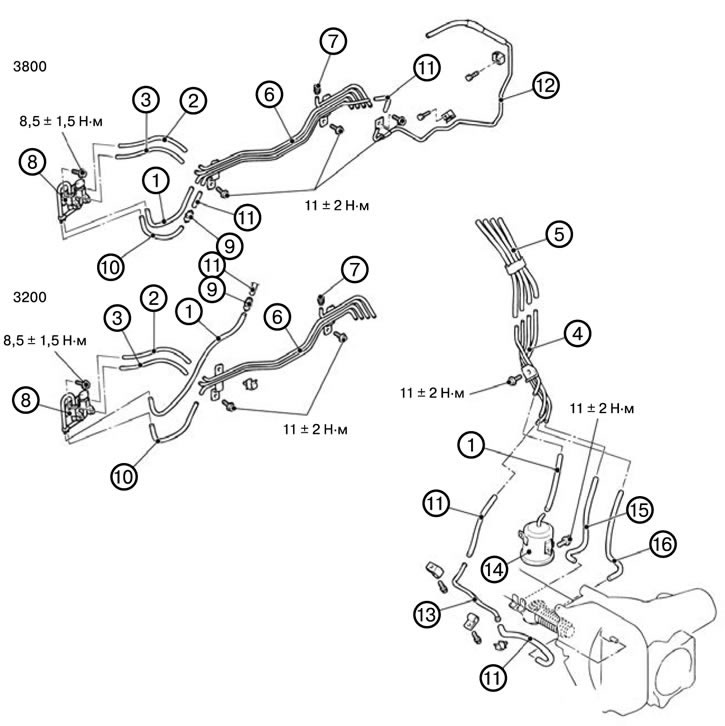

Забележка: При монтаж затегнете болтовете до въртящите моменти, показани на фигурата.
1. Монтирайте вакуумния маркуч (жълта ивица) (16).
2. Монтирайте вакуумния маркуч (синя ивица) (15).
3. Монтирайте възела на вакуумния резервоар (14).
4. Монтирайте вентилационната тръба (13).
5. Монтирайте вакуумната тръба (12).
6. Монтирайте вакуумния маркуч (11).
7. Монтирайте вакуумния маркуч (бяла ивица) (за модели с обем на двигателя 3200 см³) или вакуумен маркуч (за модели с обем на двигателя 3800 см³) (10).
8. Монтирайте тестовия клапан (9).
9. Монтирайте модула на соленоидния клапан (8).
10. Монтирайте вентилационния капак (7).
11. Монтирайте вакуумната тръба (6).
12. Монтирайте сглобката на вакуумния маркуч (5).
13. Монтирайте вакуумната тръба (4).
14. Монтирайте вакуумния маркуч (жълта ивица) (3).
15. Монтирайте вакуумния маркуч (синя ивица) (2).
18. Монтирайте вакуумния маркуч (бяла ивица) (за модели с обем на двигателя 3800 см³) или вакуумен маркуч (за модели с обем на двигателя 3200 см³) (1).
