Основными элементами любой свечи зажигания являются металлический корпус, керамический изолятор, электроды и контактный стержень (рис. 35).

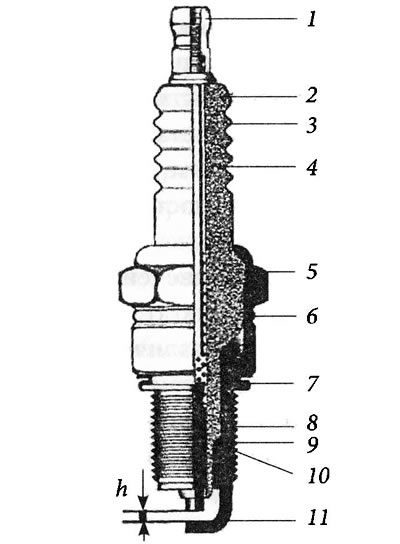

Рис. 35. Устройство свечи зажигания с плоской опорной поверхностью: 1 - контактная (штекерная) гайка; 2 - изолятор; 3 - оребрение изолятора (барьеры тока); 4 - контактный стержень; 5 - корпус свечи; 6 - токопроводящий стеклогерметик; 7 - уплотнительное кольцо; 8 - центральный электрод с медным сердечником (биметаллический); 9 - теплоотводящая шайба; 10 - тепловой конус изолятора; 11 - боковой электрод; h - искровой зазор
Материалом изолятора служит высокопрочная техническая керамика. Для предотвращения утечки электричества в верхней части изолятора делают кольцевые канавки (барьеры тока) и наносят специальную глазурь, а часть изолятора со стороны камеры сгорания выполняют в форме так называемого теплового конуса.
Внутри керамической части свечи закреплены центральный электрод и контактный стержень, между которыми может быть расположен резистор, подавляющий радиопомехи. Герметизация соединения этих деталей осуществляется токопроводящей стекломассой (стекло-герметиком). Боковой электрод приварен к корпусу.
Электроды изготавливают из жаростойкого металла или сплава. Для улучшения отвода тепла от теплового конуса центральный электрод может быть биметаллическим — центральную часть из меди заключают в жаростойкую оболочку. Биметаллический боковой электрод обладает повышенным ресурсом благодаря тому, что хорошая теплопроводность меди препятствует чрезмерному его нагреву.
Основные параметры свечей
Для обеспечения всего спектра бензиновых двигателей свечами зажигания последние производят с различными параметрами, которые отражаются в условном обозначении свечи.
Габаритно-присоединительные размеры — это диаметр и шаг резьбы, длина резьбовой части и размер ключа. Все они строго определены для каждого двигателя.
Калильное число является показателем способности свечи нагреваться при различных тепловых нагрузках двигателя. Оно пропорционально среднему давлению, при котором в процессе испытаний свечи на моторной тарировочной установке в ее цилиндре начинает появляться калильное зажигание (неуправляемый процесс воспламенения рабочей смеси от раскаленных элементов свечи). Свечи с небольшим калильным числом называют горячими. Их тепловой конус нагревается до температуры 900°C (температура начала калильного зажигания) при относительно небольшой тепловой нагрузке. Такие свечи применяются на малофорсированных двигателях с небольшими степенями сжатия. У холодных свечей калильное зажигание возникает при больших тепловых нагрузках, и они используются на высокофорсированных двигателях.
Пока тепловой конус не нагреется до 400°C, на нем образуется нагар, приводящий к утечкам тока и нарушению искрообразования. По достижении этой температуры нагар начинает сгорать, происходит очищение свечи.
Чем длиннее тепловой конус, тем больше его площадь, поэтому он нагревается до температуры самоочищения при меньшей тепловой нагрузке. К тому же выступание этой части изолятора из корпуса усиливает ее обдув газами, что дополнительно ускоряет прогрев и улучшает очищение от нагара. Увеличение длины теплового конуса приводит к уменьшению калильного числа (свеча становится «горячее»). Чтобы оставить его неизменным, в конструкции применяют биметаллические центральные электроды, лучше отводящие тепло. Такие свечи (их называют термоэластичными) быстрее прогреваются до температуры самоочищения (как горячие), но вызывают калильное зажигание при высоких тепловых нагрузках (как холодные).
Отечественная промышленность выпускает свечи зажигания с калильными числами 8, 11, 14, 17, 20, 23 и 26.
Величина искрового зазора указывается в инструкции по эксплуатации автомобиля (но может быть указана также на упаковке или в маркировке свечи) и находится в пределах от 0,5 до 2 мм.
В зависимости от конструкции электродов зазор бывает регулируемым (за счет подгибания бокового электрода) и нерегулируемым (в свечах с несколькими объединенными боковыми электродами или не имеющих боковых электродов).
