2. Ослабьте регулировочную гайку крепления троса к рычагу механизма управления.

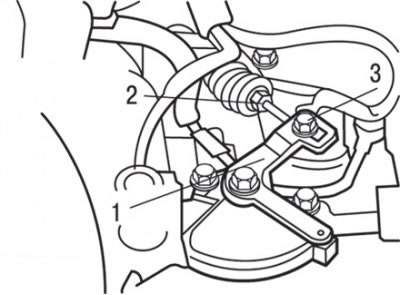

Рис. 12.7. Регулировка переключателя селектора и троса селектора: 1 – рычаг ручного управления; 2 – трос селектора; 3 – гайка
3. Установите рычаг ручного управления в положение «N» (см. рис. 12.7).

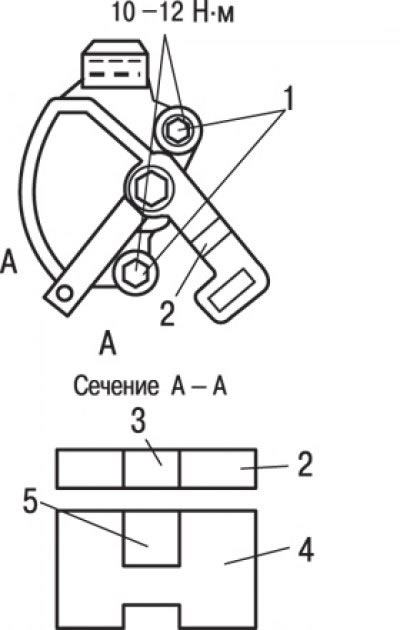

Рис. 12.8. Совмещение отверстия во фланце корпуса переключателя с отверстием на конце рычага ручного управления при регулировке: 1 – болты; 2 – рычаг ручного управления; 3 – отверстие на конце рычага; 4 – корпус переключателя селектора; 5 – отверстие во фланце корпуса
4. Ослабьте болты крепления переключателя селектора и поверните его таким образом, чтобы отверстие во фланце корпуса переключателя совпало с отверстием на конце рычага ручного управления (рис. 12.8, сечение А–А).
5. Удерживая переключатель в этом положении, затяните болты его крепления.
6. Аккуратно натяните трос, соединяющий рычаг селектора с блоком управляющих клапанов, в направлении стрелки (см. рис. 12.7) и затем затяните регулировочную гайку моментом 12 Н·м.
7. Убедитесь в том, что рычаг селектора находится в позиции «N».
8. Проверьте соответствие включаемых передач положению рычага селектора.
