Снятие
- Снимите передний бампер.
- Откройте капот и подложите чистую ветошь под углы капота, чтобы защитить лакокрасочное покрытие автомобиля при снятии капота.
- Выверните болты, отсоедините трос и снимите замок капота (рис. 17.1)

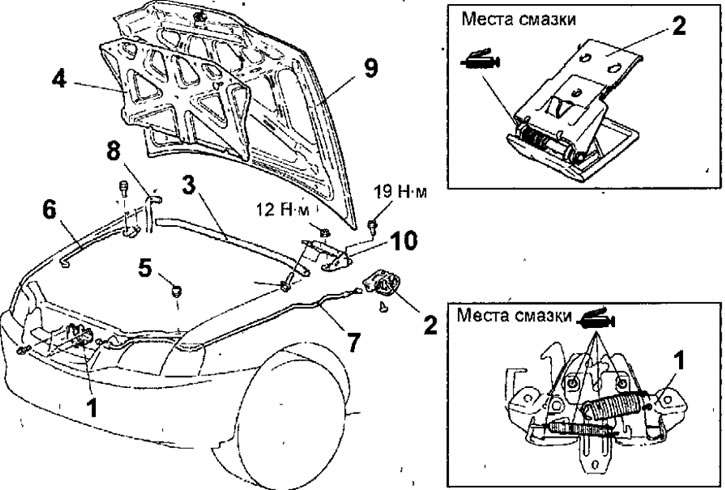

Рис. 17.1. Элементы крепления капота: 1 - замок капота; 2 - ручка отпирания замка капота; 3 - уплотнитель капота; 4 - шумоизоляция капота (автомобиль с двигателем 4G9); 5 - резиновый буфер; 6 - упор капота; 7 - трос отпирания замка капота; 8 - шланг омывателя ветрового стекла; 9 - капот; 10 - шарнир капота
- В салоне автомобиля отверните винты, отсоедините трос от ручки и оболочку троса от кронштейна, затем ручку отпирания замка капота.
- Потянув вверх, снимите уплотнитель капота.
- На автомобиле с двигателем 4G9 снимите шумоизоляцию капота.
- Выверните резиновые буферы.
- Выверните болты и снимите упор капота.
- Отсоедините шланг омывателя ветрового стекла.
- Маркером отметьте положение шарниров на капоте.
- Попросите помощника поддержать капот, затем отверните болты крепления левого и правого шарниров капота и, со-бпюдая осторожность, снимите капот.
- Выверните болты и снимите шарниры капота.
- При необходимости снятия троса отпирания замка капота предварительно снимите подкрылок (со стороны водителя). Лезвием отвертки как рычагом, освободите зажимы и снимите трос.
- Извлеките уплотнительное кольцо троса из перегородки моторного отсека и извлеките трос в моторный отсек.
(Статья основана на данных сайта: mitsubishiman)
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Перед установкой замка и ручки отпирания замка капота нанесите на их подвижные части консистентную смазку.
- Если будет устанавливаться новый детали.
- Закройте капот и проверьте его расположение относительно смежных поверхностей. Отрегулируйте положение капота таким образом, чтобы при закрытом капоте зазор по периметру капота был одинаковый со всех сторон. Для регулировки ослабьте болты крепления шарниров капота и, перемещая капот, отрегулируйте его положение (рис.. 17.2). Для регулировки передней части капота по высоте вверните или выверните резиновые буферы.

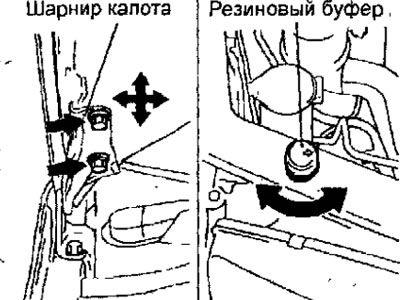

Рис. 17.2. Регулировка зазора по периметру и высоте капота
- Отрегулируйте положение троса так, чтобы при отпущенном рычаге открытия капота трос имел незначительное провисание. Проверьте, что замок капота открывается, когда помощник потянет за рычаг открытия капота.
- Перемещая замок капота в вертикальной или горизонтальной плоскости, отрегулируйте его положение (рис. 17.3).

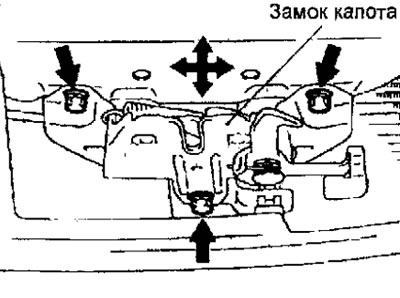

Рис. 17.3. Направления перемещения при регулировке положения замка капота
