2. Потяните фиксатор в направлении стрелки, показанной на рисунке 15.74, и отсоедините разъем от блока управления.

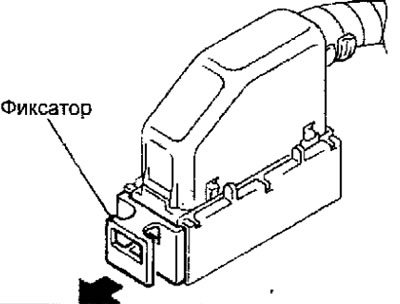

Рис. 15.74. Отсоединение разъема от блока управления
3. Для измерения выходного напряжения датчика частоты вращения колеса используйте специальный инструмент, подсоединенный к контактам отсоединенного разъема (рис. 15.75).

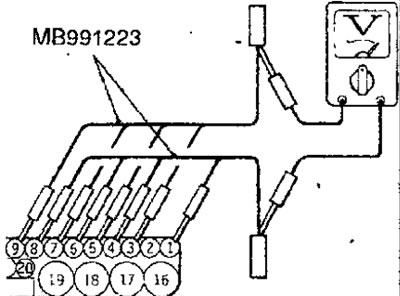

Рис. 15.75. Использование специального инструмента для измерения выходного напряжения датчика частоты вращения колеса
4. Вращая колесо с частотой 1/2-1 оборот в секунду вольтметром или осциллографом измерьте выходное напряжение датчика частоты вращения колеса.
Выходное напряжение датчика частоты вращения колеса
| Датчик частоты вращения колеса | Измерение напряжения между контактами разъема |
| Передний левый | 6-7 |
| Передний правый | 4-5 |
| Задний левый | 8-9 |
| Задний правый | 1-3 |
5. Выходное напряжение:
- при измерении вольтметром: не менее 50 мВ
- при измерении осциллографом: не менее 120 мВ
Если выходное напряжение ниже требуемого, возможно неисправен датчик частоты вращения колеса, который необходимо заменить.
