Примечание. Не сгибайте и не деформируйте тросы стояночного тормоза, так как в противном случае это приведет их к жесткой работе и преждевременному разрушению.
Снятие
- Трос привода стояночного тормоза автомобилей с задними барабанными тормозами.
- Снимите напольную консоль.
- Отверните регулировочную гайку.
- Снимите задний тормозной барабан (рис. 15.66).

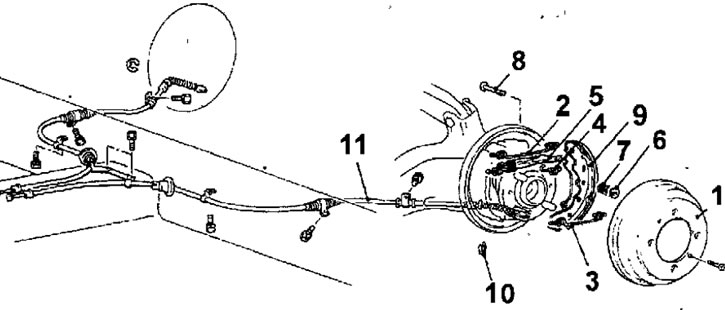

Рис. 15.66. Трос привода стояночного тормоза автомобиля с задними барабанными тормозами: 1 - задний тормозной барабан; 2 - верхняя возвратная пружина; 3 - нижняя возвратная пружина; 4 - пружина автоматического регулятора; 5 - автоматический регулятор зазора; 6 - колпачок держателя; 7 — пружина держателя тормозной колодки; 8 - держатель тормозной колодки; 9 - тормозная колодка с накладкой в сборе; 10 - фиксатор троса; 11 - трос привода стояночного тормоза

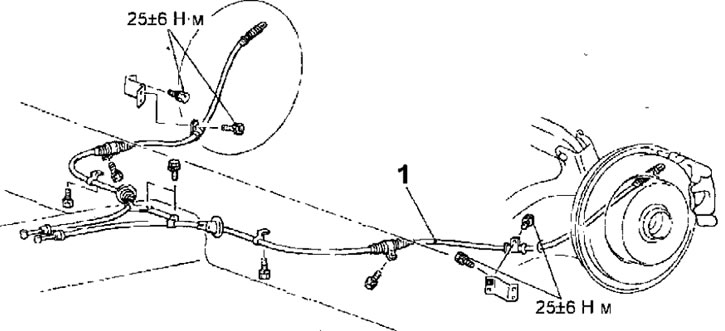

Рис. 15.67. Трос (1) привода стояночного тормоза автомобилей с задними дисковыми тормозами со встроенным барабанным механизмом стояночного тормоза
- Снимите пружину автоматического регулятора.
- Снимите нижнюю возвратную пружину.
- Снимите автоматический регулятор зазора.
- Снимите верхнюю возвратную пружину.
- Снимите колпачок держателя.
- Снимите пружину держателя.
- Снимите держатель тормозной колодки.
- Снимите тормозную колодку с накладкой в сборе.
- Снимите фиксатор.
- Выверните болты, снимите зажимы крепления троса и снимите трос привода стояночного тормоза.
- Трос привода стояночного тормоза автомобилей с задними дисковыми тормозами со встроенным барабанным механизмом стояночного тормоза.
- Для снятия троса привода стояночного тормоза на автомобилях с задними дисковыми тормозами со встроенным барабанным механизмом стояночного тормоза дополнительно выполните следующее.
- Снимите напольную консоль.
- Отверните регулировочную гайку.
- Отсоедините заднюю часть троса от рычага привода тормозных колодок стояночного тормоза.
- Выверните болты, снимите зажимы крепления троса и снимите трос привода стояночного тормоза.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- На автомобиле с задними дисковыми тормозами со встроенным барабанным механизмом стояночного тормоза подсоедините трос стояночного тормоза к рычагу привода тормозных колодок стояночного тормоза и убедитесь, что резиновый чехол надежно закреплен на конце оболочки троса (рис. 15.68).

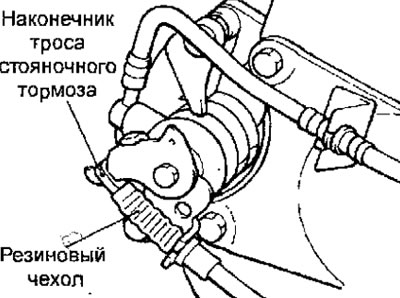

Рис. 15.68. Крепление троса стояночного тормоза рычагу привода тормозных колодок стояночного тормоза на автомобиле с задними дисковыми тормозами со встроенными барабанными механизмами стояночного тормоза
- Отрегулируйте ход рычага стояночного тормоза.
- Установите напольную консоль.
