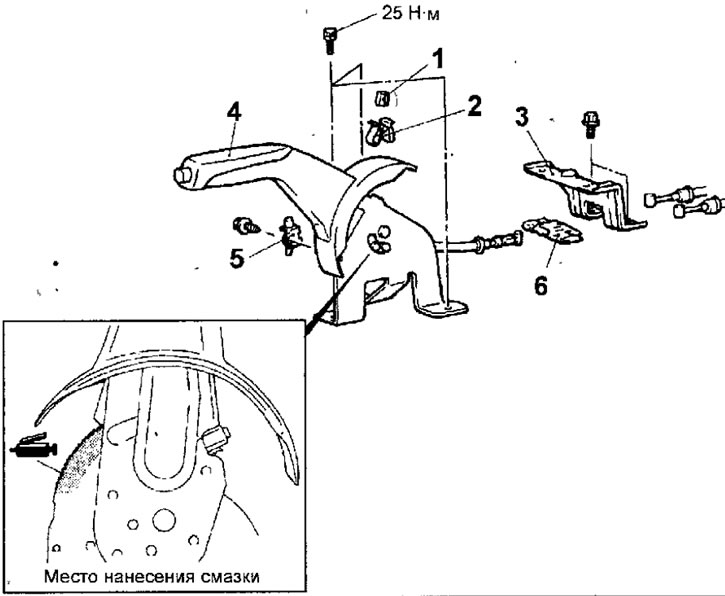

Рис. 15.65. Рычаг стояночного троса: 1 - регулировочная гайка; 2 - держатель гайки; 3 - кронштейн; 4 — рычаг стояночного тормоза в сборе; 5 - выключатель контрольной лампы стояночного тормоза; 6 - компенсатор троса
Снятие
- Снимите напольную консоль.
- Отверните регулировочную гайку.
- Снимите держатель гайки.
- Выверните 2 болта и снимите кронштейн.
- Выверните 3 болта и снимите рычаг стояночного тормоза в сборе.
- Выверните болт и снимите выключатель контрольной лампы стояночного тормоза.
- Отсоедините тросы и снимите компенсатор тросов.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Отрегулируйте ход рычага стояночного тормоза.
- Установите напольную консоль.
