Снятие
- Отсоедините провода от клемм аккумуляторной батареи.
- Освободите пружинные зажимы и снимите крышку воздушного фильтра (рис. 4.38).

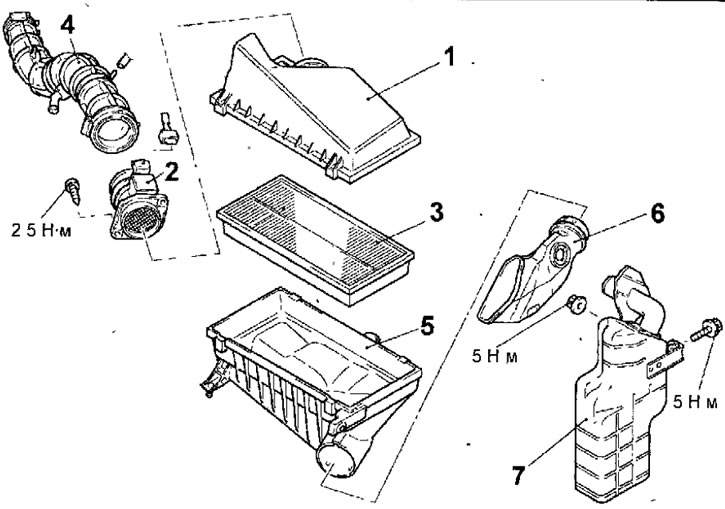

Рис. 4.38. Воздушный фильтр: 1 - крышка воздушного фильтра; 2 - измеритель расхода воздуха; 3- фильтрующий элемент воздушного фильтра, 4 - шланг воздухозаборника; 5 - корпус воздушного фильтра; 6 - воздуховод; 7 - резонатор
- Достаньте фильтрующий элемент воздушного фильтра.
- Выверните болты, отсоедините разъем, ослабьте хомут и снимите измеритель расхода воздуха.
- Отсоедините шланги и снимите шланг воздухозаборника.
- Снимите аккумуляторную батарею с автомобиля.
- Выверните болты и снимите корпус воздушного фильтра.
- Снимите воздуховод.
- Снимите нижний брызговик двигателя.
- Выверните болт и гайку и снимите резонатор.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Перед установкой тщательно очистите внутреннюю поверхность крышки и корпуса воздушного фильтра.
- Перед установкой измерителя расхода воздуха убедитесь, что отверстие измерителя не загрязнено.
Предупреждение. Если отверстие измерителя расхода воздуха загрязнено, измеритель расхода воздуха не сможет правильно определить объем потока воздуха, поступающего в двигатель.
