Снятие
- Отсоедините провода от клемм аккумуляторной батареи.
- Слейте охлаждающую жидкость из системы охлаждения двигателя.
- Отсоедините шланги от радиатора. Отсоедините разъем от двигателя вентилятора радиатора.
- Ослабьте винтовые хомуты и отсоедините воздуховоды и воздушные шланги от промежуточного охладителя воздуха.
- Выверните болты и снимите левую и правую верхние опоры.
- Снимите двигатель вентилятора радиатора, радиатор и промежуточный охладитель воздуха (рис. 4.39).

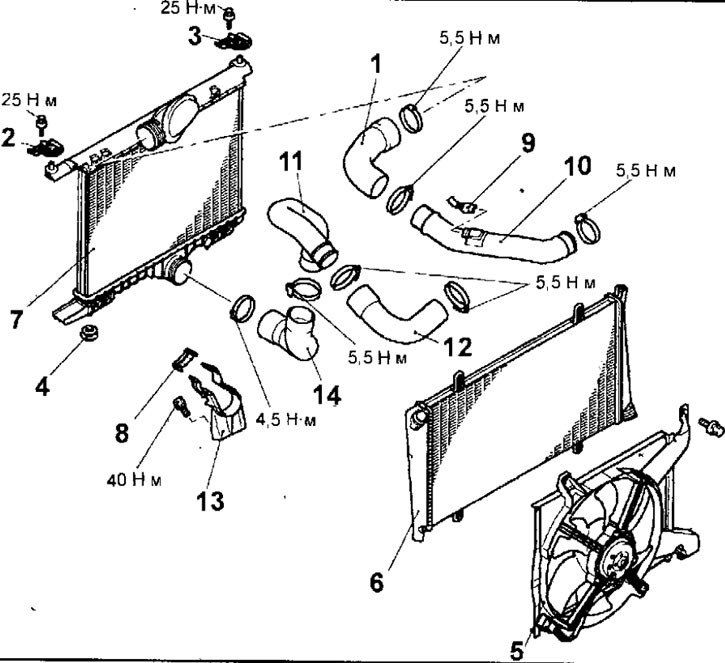

Рис. 4.39. Промежуточный охладитель воздуха: 1 - воздушный шланг; 2 - левая верхняя опора; 3 - правая верхняя опора; 4 - опорная втулка; 5 — вентилятор радиатора; 6- радиатор; 7 - промежуточный охледитель воздуха; 8 - зажим; 9 - разъем датчика давления наддува; 10 - воздуховод; 11 - воздуховод; 12 - воздушный шланг; 13 - кронштейн шланга; 14 - воздушный шланг
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Залейте охлаждающую жидкость в систему охлаждения двигателя.
