Снятие
- Снимите центральную консоль.
- Снимите воздушный фильтр.
- Отверните гайку и извлеките болта крепления тяги переключения передач со стороны рычага переключения передач. На проволоке подвесьте тягу переключения передач в сборе снизу к элементам трансмиссии автомобиля.
- Поднимите защитный чехол рычага переключения передач, отверните болты и снимите вверх рычаг.
Разборка
- Снимите ручку рычага переключен передач, пружину и кольцо блокировки включения передачи заднего хода (рис. 12.10).

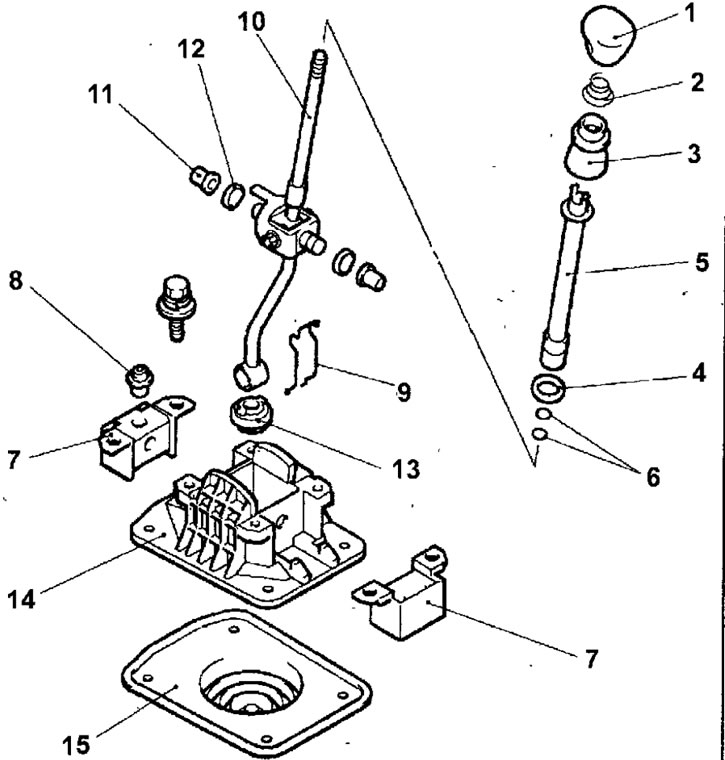

Рис. 12.10. Рычаг переключения передач автомобиля с коробкой передач F5MR1: 1 - ручка рычага переключения передач; 2 - пружина; 3 - кольцо блокировки включения передачи заднего хода; 4 - резиновый упор А; 5 — трубка блокировки включения передачи заднего хода; 6 - кольцевая прокладка; 7 - опора; 8 - стопор в сборе; 9-фиксатор; 10-рычаг переключения передач; 11 -втулка; 12-кольцевая прокладка; 13 - нижний стопор в сборе; 14 - опора в сборе; 15 - пылезащитная крышка
- Снимите резиновый упор А, трубку блокировки включения передачи заднего хода и кольцевые прокладки.
- Выверните болты и снимите опоры.
- Выверните стопор в сборе.
- Отверткой как рычагом снимите фиксатор.
- Снимите с рычага переключения передач втулки и кольцевые прокладки.
- Снимите нижний стопор в сборе.
- Снимите опору в сборе.
- Снимите пылезащитную крышку.
Сборка
- Сборка проводится в последовательности, обратной разборке.
- Установите центральную консоль.
- Установите воздушный фильтр.
