L2004 (2005-2014, diesel)

Zdjęcia przekrojowe elementów kabiny modyfikacji DOUBLE CAB (Mitsubishi L200 4)

  • Główna
  • L200
  • 4 (2005-2014, diesel)
  • Karoseria i wnętrze
  • Na zewnątrz (elementy zewnętrzne)
  • Zdjęcia przekrojowe elementów kabiny modyfikacji DOUBLE CAB
0

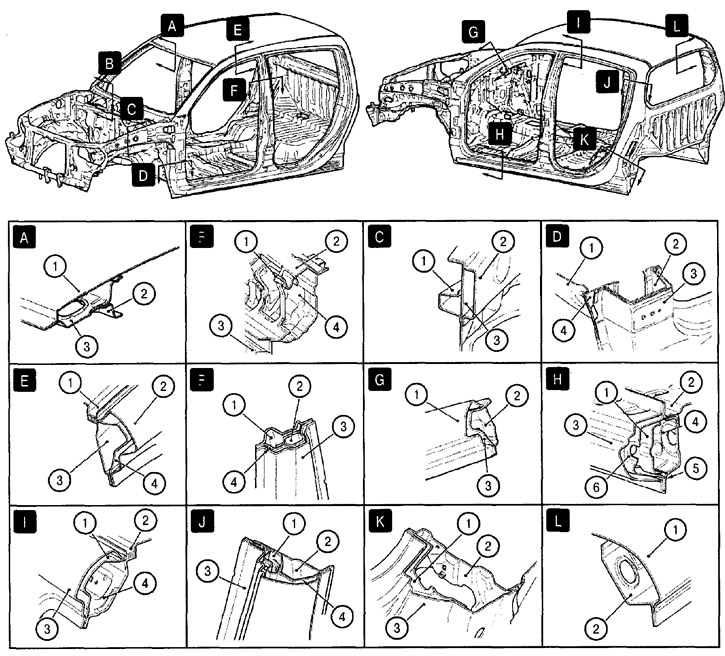

А 1. Panel dachowy; 2. Wspornik do montażu lampy w kabinie; 3. Przednia belka dachowa
В 1. Kanał spustowy; 2. Górny panel wewnętrzny deski rozdzielczej; 3. Przednia ściana kabiny; 4. Górny panel zewnętrzny deski rozdzielczej
С 1. Boczny wspornik skrzynki przekaźników; 2. Wzmocnienie górne panelu nadkola; 3. Panel nadkola
D 1. Panel przedni kabiny; 2. Wzmocnienie przedniego amortyzatora; 3. Zewnętrzny panel ściany bocznej; 4. Dolny panel wewnętrzny słupka A
Е 1. Panel dachowy; 2. Zewnętrzny panel ściany bocznej; 3. Panel wewnętrzny górny słupka A; 4. Wzmocnienie górne amortyzatora przedniego
F 1. Wnętrze słupka B; 2. Wzmocnienie pasa bezpieczeństwa w słupku środkowym; 3. Panel zewnętrzny drzwi; 4. Wzmocnienie słupka centralnego
G 1. Panel zewnętrzny drzwi; 2. Górny panel wewnętrzny słupka A; 3. Wzmocnienie górne amortyzatora przedniego
Н 1. Wzmacniacz boczny; 2. Przedni panel podłogowy; 3. Panel zewnętrzny drzwi; 4. Wewnętrzny wzmacniacz progowy; 5. Element progu mocy; 6. Zewnętrzny wzmacniacz progowy
I 1. Wzmocnienie górnego regału; 2. Panel dachowy; 3. Panel zewnętrzny drzwi; 4. Wewnętrzne podłużne wzmocnienie dachu
J 1. Wzmocnienie mocowania pasa w słupku tylnym; 2. Panel wewnętrzny tylnego słupka; 3. Panel zewnętrzny drzwi; 4. Wzmocnienie tylnego słupka
К 1. Wzmocnienie tylnego słupka; 2. Panel wewnętrzny tylnego słupka; 3. Panel zewnętrzny drzwi
L 1. Panel dachowy; 2. Tylna belka dachowa
Ten artykuł jest dostępny na: rosyjski, angielski, bułgarski, białoruski, ukraiński, serbski, chorwacki, rumuński, słowacki, węgierski
Ten artykuł został zweryfikowany przez: Nikita Romanow
