Demontaż klamki i zamka drzwi
Krótki rozstaw osi

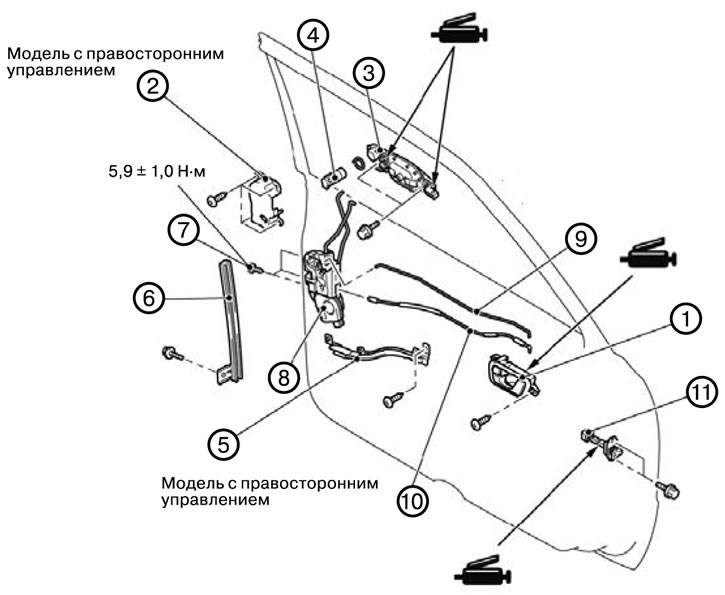

1. Zdejmij osłonę drzwi.
2. Zdejmij wewnętrzną klamkę drzwi (1).
3. Zdejmij folię hydrofobową.
4. Zdejmij osłonę cylindra zamka drzwi (od strony kierowcy) (2).
5. Zdejmij zewnętrzną klamkę drzwi (3).
6. Wyjmij cylinder zamka drzwi (od strony kierowcy) (4).
7. Zdjąć wewnętrzną osłonę linki blokującej (5).
8. Zdejmij tylną dolną prowadnicę (6).
9. Wyjmij śrubę (7).
10. Zdejmij zespół zamka drzwi (8).
11. Zdejmij wewnętrzny pręt uchwytu (9).
12. Zdjąć wewnętrzną linkę blokującą (10).
13. Wyjmij przedni głośnik w drzwiach.
14. Zdejmij ogranicznik otwarcia drzwi (11).
Długi rozstaw osi

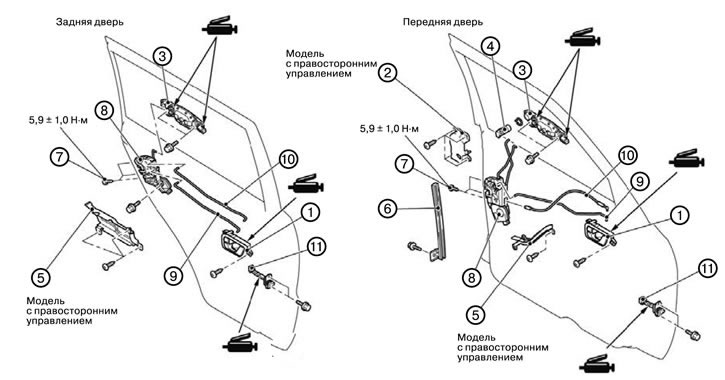

1. Zdejmij osłonę drzwi.
2. Zdejmij wewnętrzną klamkę drzwi (1).
3. Zdejmij folię hydrofobową.
4. Zdejmij osłonę cylindra zamka drzwi (od strony kierowcy) (2).
5. Zdejmij zewnętrzną klamkę drzwi (3).
6. Wyjmij cylinder zamka drzwi (od strony kierowcy) (4).
7. Zdjąć wewnętrzną osłonę linki blokującej (5).
8. Zdejmij tylną dolną prowadnicę (6).
9. Wyjmij śrubę (7).
10. Zdejmij zespół zamka drzwi (8).
11. Zdejmij wewnętrzny pręt uchwytu (9).
12. Zdjąć wewnętrzną linkę blokującą (10).
13. Wyjmij głośnik z przednich i tylnych drzwi.
14. Zdejmij ogranicznik otwarcia drzwi (11).
Montaż klamki i zamka drzwi
Krótki rozstaw osi
Uwaga: Podczas montażu dokręcaj śruby momentami podanymi na rysunku.
1. Zamontuj ogranicznik otwarcia drzwi (11).

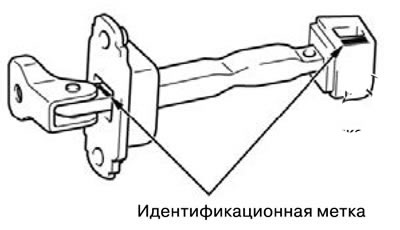

1) Zamontuj ogranicznik otwarcia drzwi zgodnie z oznaczeniami.
| Nazwa | Etykieta | |
| Drzwi wejściowe | Lewe drzwi | 20L |
| Prawe drzwi | 20R | |
2. Zainstaluj głośnik w przednich drzwiach.
3. Zamontuj wewnętrzną linkę blokującą (10).
4. Zamontuj wewnętrzny pręt uchwytu (9).
5. Zamontuj zespół zamka drzwi (8).
6. Odkręcić śrubę (7).
7. Zamontuj tylną dolną prowadnicę (6).
1) Wsuń mocno tylną dolną prowadnicę do tylnej prowadnicy szklanej.
8. Zamontuj wewnętrzną osłonę linki blokującej (5).
9. Zamontuj cylinder zamka drzwi (od strony kierowcy) (4).
10. Zamontuj zewnętrzną klamkę drzwi (3).
11. Zamontuj osłonę cylindra zamka drzwi (od strony kierowcy) (2).
12. Zamontuj folię hydrofobową.
13. Zamontuj wewnętrzną klamkę drzwi (1).

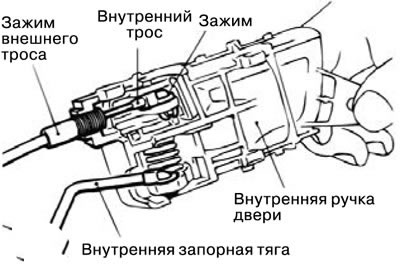

1) Zamontuj wewnętrzną linkę blokującą w wewnętrznej klamce.
(1) Zamontuj koniec linki wewnętrznej w zacisku wewnętrznej klamki drzwi.
(2) Ustaw przycisk blokady wewnętrznej w pozycji, w której drzwi są zablokowane.
(3) Zamontuj koniec zewnętrznego kabla w wewnętrznej klamce drzwi.
(4) Zamontuj zacisk na kablu wewnętrznym.
2) Zamontuj wewnętrzny pręt blokujący w wewnętrznej klamce drzwi.
3) Zamontuj wewnętrzną klamkę na drzwiach.
14. Sprawdź ruch wewnętrznej klamki drzwi.
15. Sprawdź ruch zewnętrznej klamki drzwi.
16. Zamontuj listwę wykończeniową drzwi.
Długi rozstaw osi
Uwaga: Podczas montażu dokręcaj śruby momentami podanymi na rysunku.
1. Zamontuj ogranicznik otwarcia drzwi (11).

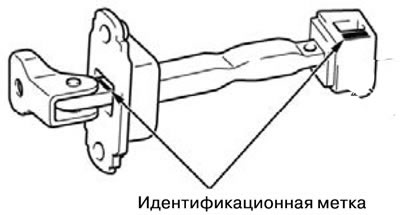

1) Zamontuj ogranicznik otwarcia drzwi zgodnie z oznaczeniami.
| Nazwa | Etykieta | |
| Drzwi wejściowe | Lewe drzwi | 20L |
| Prawe drzwi | 20R | |
| Tylne drzwi | Lewe drzwi | 26L |
| Prawe drzwi | 26R | |
2. Zamontuj głośnik w drzwiach przednich i tylnych.
3. Zamontuj wewnętrzną linkę blokującą (10).
4. Zamontuj wewnętrzny pręt uchwytu (9).
5. Zamontuj zespół zamka drzwi (8).
6. Odkręcić śrubę (7).
7. Zamontuj tylną dolną prowadnicę (6).
1) Wsuń mocno tylną dolną prowadnicę do tylnej prowadnicy szklanej.
8. Zamontuj wewnętrzną osłonę linki blokującej (5).
9. Zamontuj cylinder zamka drzwi (od strony kierowcy) (4).
10. Zamontuj zewnętrzną klamkę drzwi (3).
11. Zamontuj osłonę cylindra zamka drzwi (od strony kierowcy) (2).
12. Zamontuj folię hydrofobową.
13. Zamontuj wewnętrzną klamkę drzwi (1).

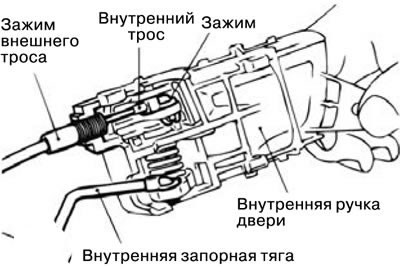

1) Zamontuj wewnętrzną linkę blokującą w wewnętrznej klamce.
(1) Zamontuj koniec linki wewnętrznej w zacisku wewnętrznej klamki drzwi.
(2) Ustaw przycisk blokady wewnętrznej w pozycji, w której drzwi są zablokowane.
(3) Zamontuj koniec zewnętrznego kabla w wewnętrznej klamce drzwi.
(4) Zamontuj zacisk na kablu wewnętrznym.
2) Zamontuj wewnętrzny pręt blokujący w wewnętrznej klamce drzwi.
3) Zamontuj wewnętrzną klamkę na drzwiach.
14. Sprawdź ruch wewnętrznej klamki drzwi.
15. Sprawdź ruch zewnętrznej klamki drzwi.
16. Zamontuj listwę wykończeniową drzwi.
