Demontaż szyby drzwiowej i mechanizmu podnoszenia szyby
Drzwi wejściowe
1. Zdejmij osłonę drzwi i wewnętrzną osłonę klamki drzwi.
2. Zdejmij wewnętrzną klamkę drzwi.
3. Zdejmij folię hydrofobową.
4. Wyjmij główny przełącznik szyb elektrycznych (od strony kierowcy) lub dodatkowy przełącznik do szyb elektrycznych (od strony pasażera).

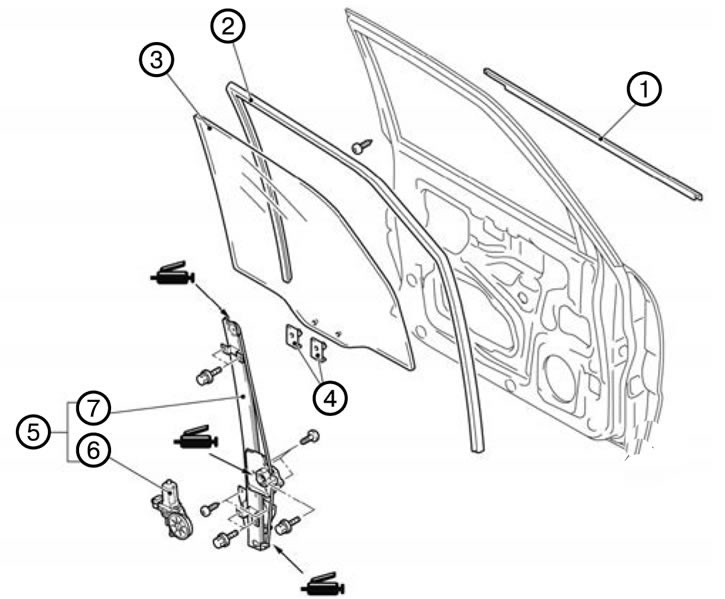

5. Zdejmij zewnętrzny zespół wykończenia drzwi (1).
6. Wyjąć prowadnicę szyby drzwi (2).
7. Zdejmij zespół szyby drzwiowej (3).
1) Odkręć śruby mocujące szybę drzwi.
Uwaga: Aby wyjąć szybę z drzwi, należy użyć specjalnego narzędzia MB990480, aby zapobiec jej wypadnięciu.

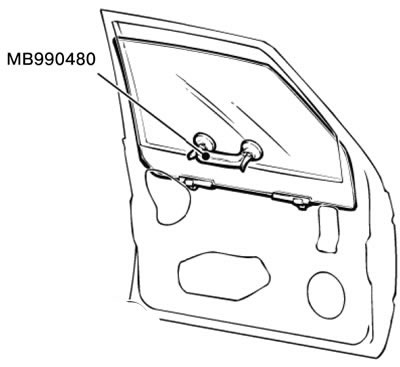

2) Podnieś szybę drzwi i zamocuj specjalne narzędzie, jak pokazano na rysunku.
3) Wyjmij szybę.
8. Zdejmij uchwyt szklanki (4).
9. Zdejmij zespół podnośnika szyby elektrycznej i silnika (5).
10. Zdejmij zespół silnika podnośnika szyby (6).
Uwaga: Należy zachować ostrożność podczas obsługi silnika okna, ponieważ siła sprężyny może wypchnąć drut z bębna.
11. Zdejmij zespół podnośnika szyby elektrycznej (7).
Długi rozstaw osi
1. Zdejmij osłonę drzwi i wewnętrzną osłonę klamki drzwi.
2. Zdejmij wewnętrzną klamkę drzwi.
3. Zdejmij folię hydrofobową.
1) Wyjmij dodatkowy przełącznik elektrycznej szyby tylnej.

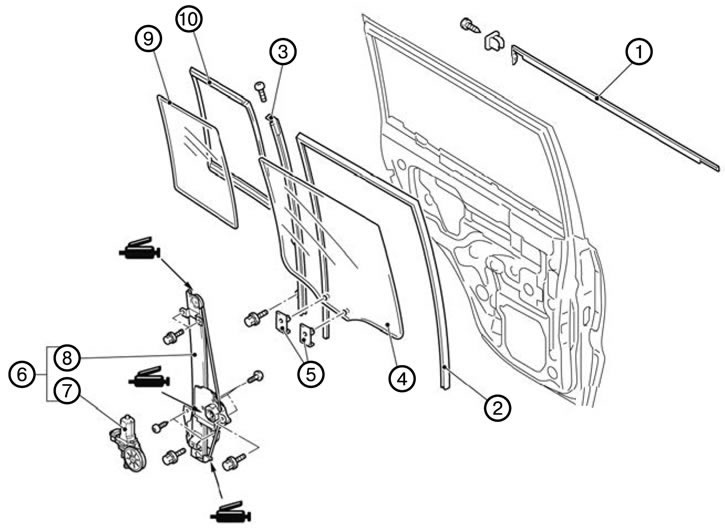

5. Zdejmij zewnętrzny zespół wykończenia drzwi (1).
6. Wyjąć prowadnicę szyby drzwi (2).
7. Zdjąć prowadnicę centralną drzwi (3).
1) Zdjąć zewnętrzną uszczelkę drzwi tylko z prowadnicy środkowej drzwi.

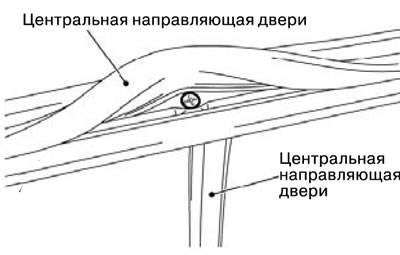

2) Odkręć śruby mocujące środkową prowadnicę drzwi, a następnie zdejmij środkową prowadnicę drzwi z panelu drzwi.
8. Zdejmij zespół szyby drzwiowej (4).
1) Odkręć śruby mocujące szybę drzwi.
Uwaga: Aby wyjąć szybę z drzwi, należy użyć specjalnego narzędzia MB990480, aby zapobiec jej wypadnięciu.
2) Podnieś szybę drzwi i zamocuj specjalne narzędzie na szybie drzwi.
3) Wyjmij szybę.
9. Zdjąć uchwyt szklanki (5).
10. Zdejmij zespół podnośnika szyby elektrycznej i silnika (6).
11. Zdejmij zespół silnika podnośnika szyby (7).
Uwaga: Należy zachować ostrożność podczas obsługi silnika okna, ponieważ siła sprężyny może wypchnąć drut z bębna.
12. Zdejmij zespół podnośnika szyby elektrycznej (8).
13. Zdjąć szybę stałą (9).
14. Zdjąć stałą szklaną osłonę wodoodporną (10).
Montaż mechanizmu podnoszenia szyb drzwiowych i okien
Drzwi wejściowe
1. Zamontuj zespół podnośnika szyby elektrycznej (7).
2. Zamontuj zespół silnika podnośnika szyby (6).
3. Zamontuj zespół podnośnika i silnika szyby elektrycznej (5).
4. Zamontuj uchwyt na szklankę (4).
5. Zamontuj zespół szyby drzwiowej (3).
6. Zamontuj prowadnicę szyby drzwi (2).
7. Zamontuj zewnętrzny zespół wykończenia drzwi (1).
8. Zamontuj główny wyłącznik szyb elektrycznych (od strony kierowcy) lub dodatkowy przełącznik do szyb elektrycznych (od strony pasażera).
9. Zamontuj folię hydrofobową.
10. Zamontuj wewnętrzną klamkę drzwi.
11. Zamontuj listwę wykończeniową drzwi i osłonę wewnętrznej klamki drzwi.
12. Upewnij się, że podnośnik szyby elektrycznej działa prawidłowo.
Tylne drzwi
1. Zamontuj stałą szklaną osłonę wodoodporną (10).
2. Zamontuj szybę stałą (9).
3. Zamontuj zespół podnośnika szyby elektrycznej (8).
4. Zamontuj zespół silnika podnośnika szyby (7).
5. Zamontuj zespół podnośnika i silnika szyby elektrycznej (6).
6. Zamontuj uchwyt na szklankę (5).
7. Zamontuj zespół szyby drzwiowej (4).
8. Zamontuj prowadnicę centralną drzwi (3).
9. Zamontuj prowadnicę szyby drzwi (2).
10. Zamontuj zewnętrzny zespół wykończenia drzwi (1).
11. Zamontuj dodatkowy przełącznik elektrycznej szyby tylnej.
12. Zamontuj folię hydrofobową.
13. Zamontuj wewnętrzną klamkę drzwi.
14. Zamontuj listwę wykończeniową drzwi i osłonę wewnętrznej klamki drzwi.
15. Upewnij się, że podnośnik szyby elektrycznej działa prawidłowo.
