Spis treści: Demontaż zespołu drzwi ⤓ Montaż zespołu drzwi ⤓
Demontaż zespołu drzwi

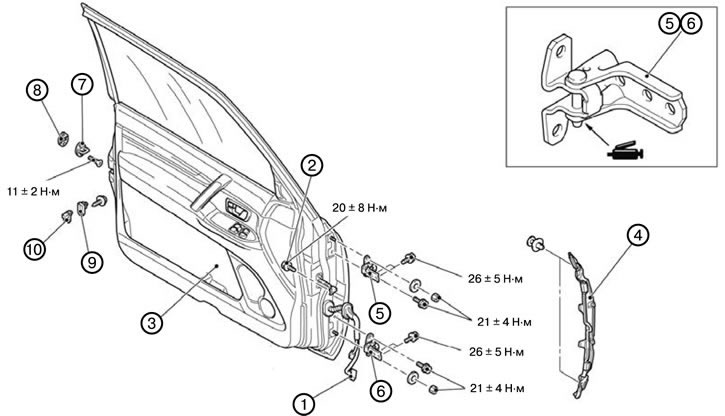

Krótki rozstaw osi
1. Zdejmij boczną osłonę maski.
2. Odłączyć połączenie elektryczne (1).
3. Odkręcić śrubę łączącą zatrzask zabezpieczający drzwi przednie (2).
4. Zdejmij zespół przednich drzwi (3).

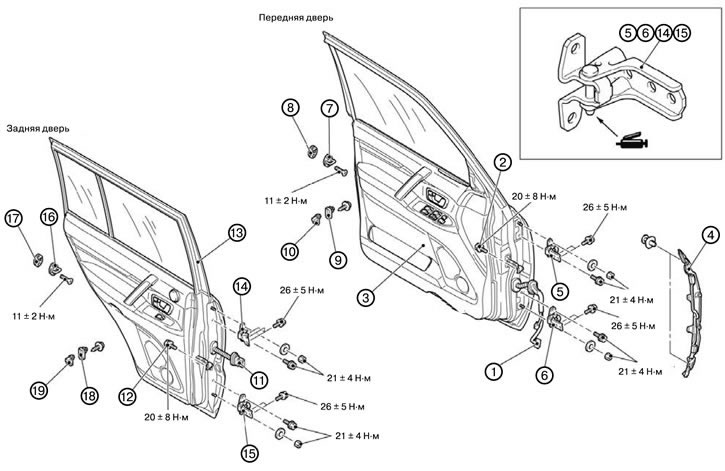

Długi rozstaw osi
5. Zdejmij osłonę tylnego skrzydła (4).
6. Zdejmij górny zawias przednich drzwi (5).
7. Zdejmij dolny zawias przednich drzwi (6).
8. Zdejmij zaczep (7).
9. Zdjąć osłonę zaczepu (8).
10. Zdjąć osłonę przełącznika przednich drzwi (9).
11. Zdejmij dolną tylną osłonę kwadratową.
12. Zdejmij przełącznik przednich drzwi (10).
1. Zdejmij boczną osłonę maski.
2. Odłączyć połączenie elektryczne (1).
3. Odkręcić śrubę łączącą zatrzask zabezpieczający drzwi przednie (2).
4. Zdejmij zespół przednich drzwi (3).
5. Zdejmij osłonę tylnego skrzydła (4).
6. Zdejmij górny zawias przednich drzwi (5).
7. Zdejmij dolny zawias przednich drzwi (6).
8. Zdejmij zaczep (7).
9. Zdjąć osłonę zaczepu (8).
10. Zdjąć osłonę przełącznika przednich drzwi (9).
11. Zdejmij przełącznik przednich drzwi (10).
12. Zdejmij osłonę środkowego słupka.
13. Odłączyć połączenie elektryczne (11).
14. Odkręcić śrubę łączącą zatrzask zabezpieczający drzwi tylne (12).
15. Zdejmij zespół tylnych drzwi (13).
16. Zdejmij górny zawias tylnych drzwi (14).
17. Zdejmij dolny zawias tylnych drzwi (15).
18. Zdejmij zaczep tylnych drzwi (16).
19. Zdjąć osłonę zaczepu tylnych drzwi (17).
20. Zdjąć osłonę przełącznika tylnych drzwi (18).
21. Zdejmij dolną tylną osłonę kwadratową.
22. Zdejmij przełącznik tylnych drzwi (19).
Montaż zespołu drzwi
Krótki rozstaw osi
Uwaga: Podczas montażu dokręcaj śruby momentami podanymi na rysunku.
1. Zamontuj przełącznik drzwi przednich (10).
2. Zamontuj tylną dolną listwę wykończeniową.
3. Zamontuj osłonę przełącznika przednich drzwi (9).
4. Zamontuj płytkę zaczepową (8).
5. Zamontuj zaczep (7).

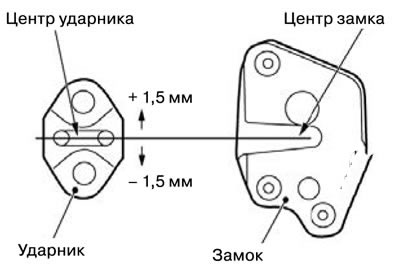

1) Zamontuj zaczep tak, aby jego środek był przesunięty względem środka zamka o nie więcej niż 1,5 mm.
6. Zamontuj dolny zawias drzwi przednich (6).
7. Zamontuj górny zawias drzwi przednich (5).
8. Zamontuj osłonę tylnego skrzydła (4).
9. Zamontuj zespół drzwi przednich (3).
10. Dokręcić śrubę łączącą zatrzask zabezpieczający drzwi przednich (2).
11. Podłącz przewód elektryczny (1).
12. Zamontuj boczną osłonę maski.
13. Dostosuj położenie drzwi przednich.
Długi rozstaw osi
Uwaga: Podczas montażu dokręcaj śruby momentami podanymi na rysunku.
1. Zamontuj przełącznik tylnych drzwi (19).
2. Zamontuj tylną dolną listwę wykończeniową.
3. Zamontuj osłonę przełącznika tylnych drzwi (18).
4. Zamontuj osłonę zaczepu tylnych drzwi (17).
5. Zamontuj zaczep tylnych drzwi (16).
6. Zamontuj dolny zawias tylnych drzwi (15).
7. Zamontuj górny zawias tylnych drzwi (14).
8. Zamontuj zespół tylnych drzwi (13).
9. Dokręcić śrubę łączącą zatrzask zabezpieczający tylnych drzwi (12).
10. Podłącz przewód elektryczny (11).
11. Zamontuj osłonę słupka środkowego.
12. Zamontuj przełącznik drzwi przednich (10).
13. Zamontuj osłonę przełącznika przednich drzwi (9).
14. Zamontuj płytkę zaczepową (8).
15. Zamontuj zaczep (7).
1) Zamontuj zaczep tak, aby jego środek był przesunięty względem środka zamka o nie więcej niż 1,5 mm.
16. Zamontuj dolny zawias przednich drzwi (6).
17. Zamontuj górny zawias przednich drzwi (5).
18. Zamontuj osłonę tylnego skrzydła (4).
19. Zamontuj zespół drzwi przednich (3).
20. Dokręcić śrubę łączącą zatrzask zabezpieczający drzwi przednich (2).
21. Podłącz przewód elektryczny (1).
22. Zamontuj boczną osłonę maski.
23. Dostosuj położenie drzwi przednich.
24. Wyreguluj położenie tylnych drzwi.
