Regulacja montażu drzwi
Uwaga:
- Zamocuj materiał ochronny na krawędziach przedniego błotnika i drzwi w miejscu montażu markiz.
- Nie obracaj klucza regulacyjnego zawiasu drzwi MB991164 z momentem dokręcania większym niż 98 Nm.
1. Wyreguluj szczelinę między przednimi drzwiami a nadwoziem.

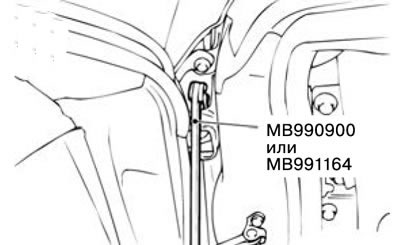

1) Odkręć tylne śruby mocujące zawiasy przednich drzwi za pomocą specjalnego klucza regulacyjnego MB991164 lub MB990900.
2) Zdejmij błotnik.

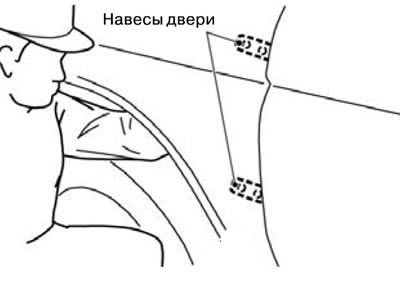

3) Odkręć śruby mocujące zawiasy przednich drzwi za pomocą specjalnego klucza regulacyjnego MB991164 lub MB990900.
4) Przesuń i wyreguluj drzwi przednie tak, aby szczelina odpowiadała wartości standardowej.
2. Wyreguluj szczelinę między tylnymi drzwiami a nadwoziem.
1) Odkręć śruby mocujące zawiasy tylnych drzwi po stronie nadwozia.
2) Przesuń i wyreguluj tylne drzwi tak, aby szczelina odpowiadała wartości standardowej.

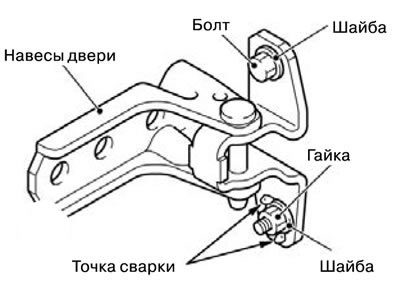

3. Jeżeli drzwi nie są zamontowane na równi z otaczającymi je panelami, poluzuj śrubę mocującą zawias drzwi po stronie drzwi, nakrętkę i wyreguluj drzwi.
4. Jeżeli zamykanie i otwieranie drzwi sprawia trudności.

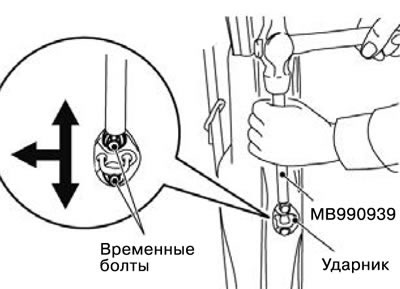

1) Wyreguluj za pomocą wybijaka. Zamontuj tymczasowe śruby w miejscu śrub mocujących zaczep, a następnie wkręć tymczasowe śruby w kierunku pokazanym na rysunku, używając stojaka MB990939 i młotka.

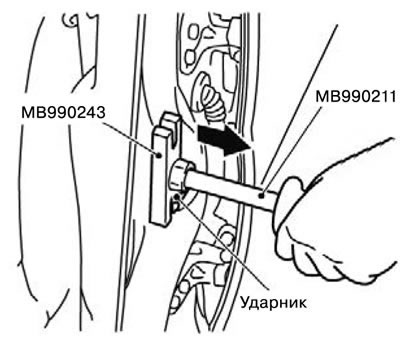

2) Przesuń iglicę do przodu i do tyłu za pomocą specjalnego młotka MB990211 i ściągacza MB990243.

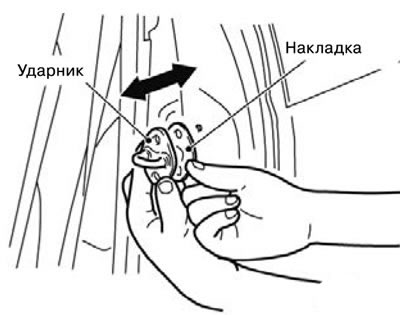

3) W razie konieczności zamontuj podkładki pod zaczepem zamka.
Regulacja i wymiana podnośników szyb w przypadku awarii
Jeżeli szyba drzwi zaczyna automatycznie opuszczać się po jej podniesieniu, należy wykonać następujące czynności regulacyjne lub wymiany.
1. Zdejmij listwę drzwiową i folię wodoodporną.
2. Wyjmij zespół regulatora szyby z drzwi, a następnie ręcznie podnieś i opuść szybę drzwi, aby sprawdzić siłę działania.
Uwaga: W razie przypadkowego upuszczenia szkła należy podłożyć pod nie poduszkę lub podobny przedmiot, aby zapobiec jego uszkodzeniu.

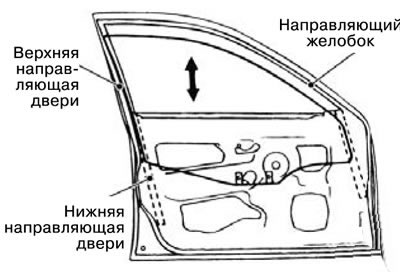

3. Jeśli szyba w drzwiach nie porusza się płynnie w górę i w dół, sprawdź lub napraw następujące części.
Sprawdź, czy rowek prowadzący jest prawidłowo zamontowany.
Wyeliminuj skręcanie się prowadnicy drzwi.
Sprawdź, czy dolna lub środkowa prowadnica są prawidłowo zamontowane.
Uwaga: Dolna prowadnica szkła nie jest zazwyczaj regulowana, jednak podczas ponownej instalacji można ją nieznacznie przesunąć na zewnątrz, mieszcząc się w granicach tolerancji producenta.
4. Jeżeli naprawa lub regulacja nie są możliwe, należy wymienić zespół drzwi.
