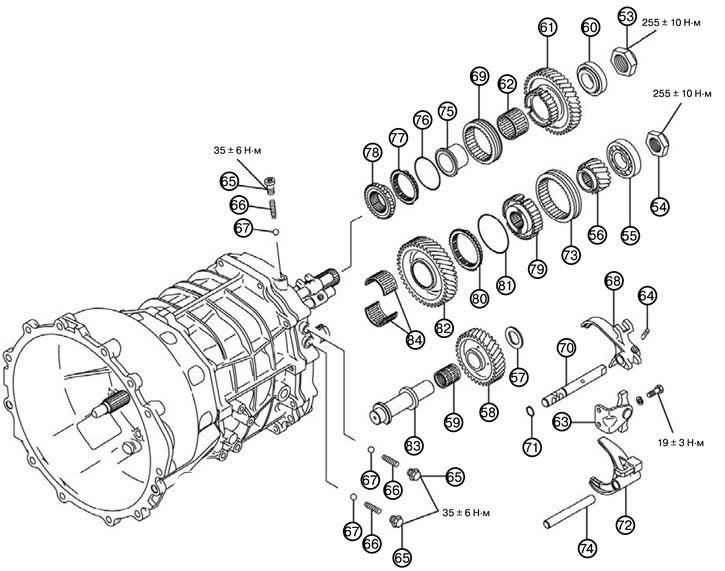

Demontarea cutiei de viteze

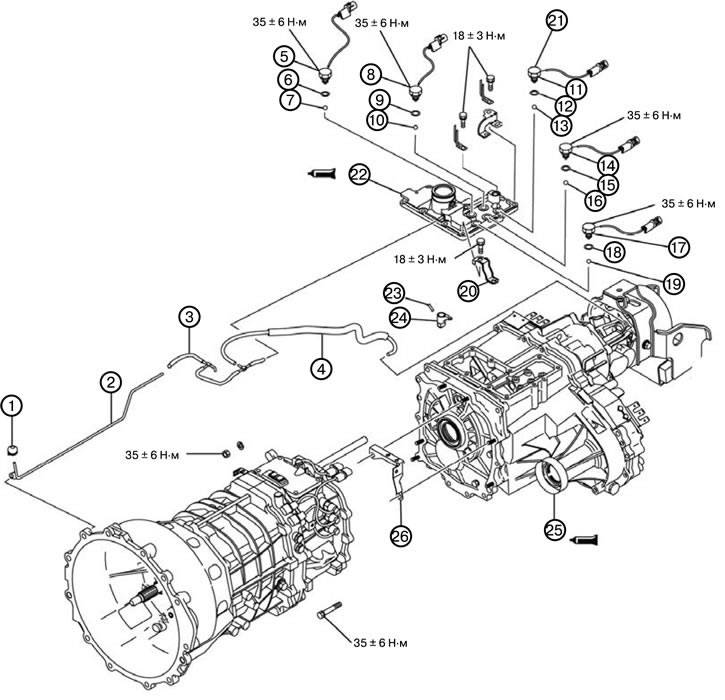

1. Scoateți capacul de ventilație (1).
2. Scoateți tubul de ventilație (2).
3. Scoateți furtunul de aspirare (3).
4. Scoateți furtunul de aspirare (4).
5. Scoateți comutatorul de mod 4LLC (5).
6. Scoateți garnitura (6).
7. Scoateți bila de oțel (7).
8. Scoateți comutatorul modului 2WD (8).
9. Scoateți garnitura (9).
10. Scoateți bila de oțel (10).
11. Scoateți comutatorul de blocare a diferențialului central (11).
12. Scoateți garnitura (12).
13. Scoateți bila de oțel (13).
14. Scoateți comutatorul modului 4H (14).
15. Scoateți garnitura (15).
16. Scoateți bila de oțel (16).
17. Scoateți comutatorul modului 2WD/4WD (17).
18. Scoateți garnitura (18).
19. Scoateți bila de oțel (19).
20. Scoateți suportul de cablaj (20).
21. Scoateți suportul de cablaj (21).
22. Scoateți carcasa de control (22).
23. Scoateți știftul cu arc (23).
24. Scoateți comutatorul (24).
25. Scoateți cutia de transfer (25).

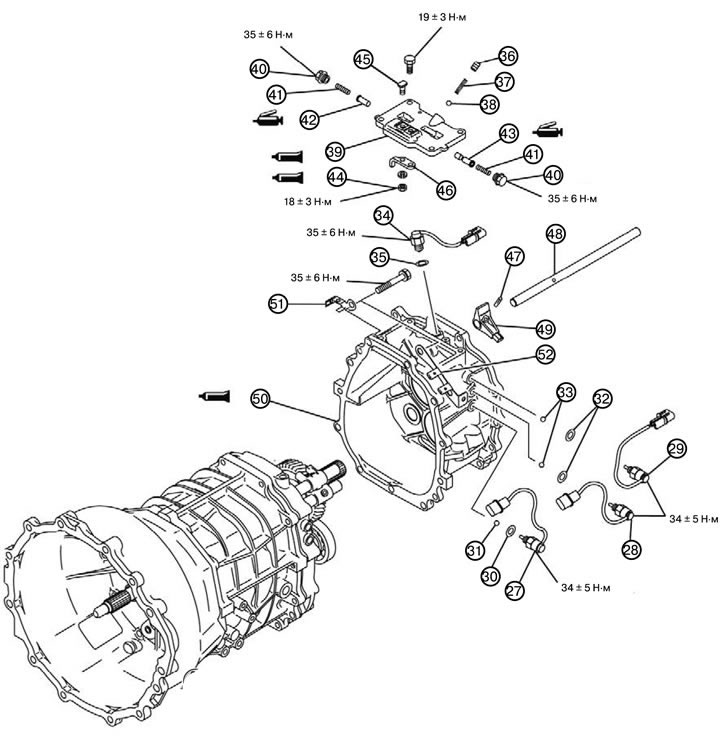

26. Deconectați suportul conectorului (26).
27. Scoateți senzorul de cuplare a treptei de viteză și a treptei de marșarier (27).
28. Scoateți senzorul de cuplare a treptelor de viteză a treia și a patra (28).
29. Scoateți senzorul de cuplare a treptelor de viteză întâi și a doua (29).
30. Scoateți garnitura (30).
31. Scoateți bila de oțel (31).
32. Scoateți garnitura (32).
33. Scoateți bila de oțel (33).
34. Scoateți comutatorul modului 4WD (34).
35. Scoateți garnitura (35).
36. Scoateți dopul arcului de rezistență (36).
37. Scoateți arcul de rezistență (37).
38. Scoateți bila de oțel (38).
39. Scoateți capacul superior (39).
40. Deșurubați șurubul de etanșare (40).
41. Scoateți arcul de revenire în poziția neutră (41).
42. Scoateți pistonul A al arcului de revenire în poziția neutră (42).
43. Scoateți pistonul B al arcului de revenire în poziția neutră (43).
44. Deșurubați piulița (44).
45. Deșurubați șurubul special (45).
46. Scoateți suportul de limitare (46).

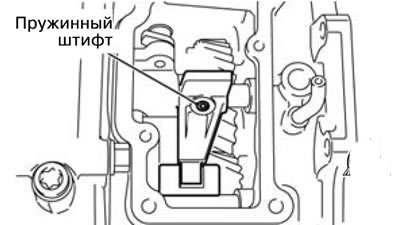

47. Scoateți știftul cu arc (47). Setați degetul de control în poziția neutră și scoateți știftul cu arc.
48. Scoateți arborele de comandă (48).
49. Scoateți degetul de control (49).
50. Scoateți adaptorul carcasei cutiei de transfer (50).
51. Scoateți suportul conectorului (51).
52. Scoateți suportul conectorului (52).
53. Deșurubați piulița de blocare (53).
54. Deșurubați piulița de blocare (54).

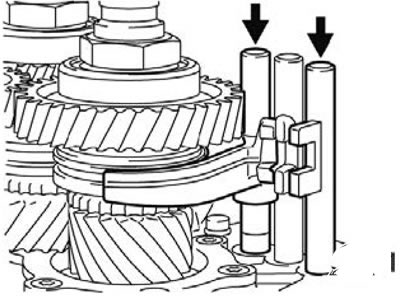

1) Instalați furcile schimbătorului de viteze așa cum se arată în figură.

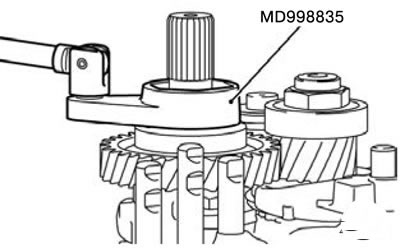

2) Deșurubați piulița de blocare a arborelui principal folosind cheia specială MD998835.

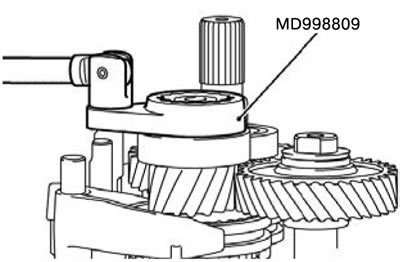

3) Deșurubați piulița de blocare a angrenajului contraarbore folosind cheia specială MD998809.
55. Scoateți rulmentul cu bile (55).

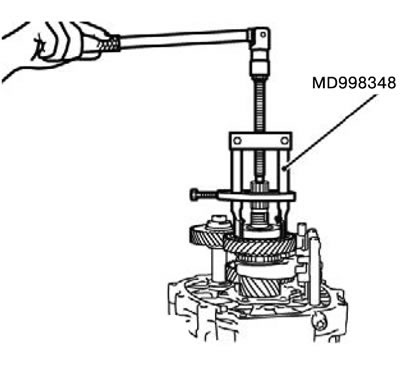

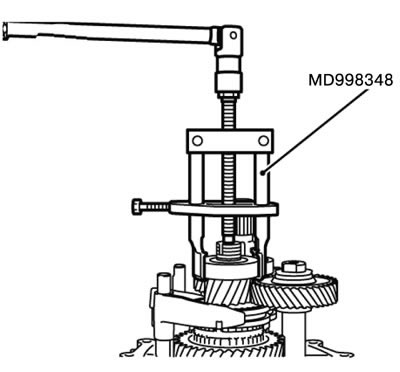

1) Scoateți rulmentul cu bile din blocul de angrenaje al arborelui intermediar folosind unealta specială MD998348.
56. Scoateți roata dințată de contra-retur (56).
57. Scoateți șaiba de susținere (57).
58. Scoateți roata dințată intermediară de marșarier (58).
59. Scoateți rulmentul cu ace (59).
60. Scoateți rulmentul cu bile (60).
1) Scoateți rulmentul cu bile de pe arborele principal folosind unealta specială MD998348.
61. Scoateți angrenajul de marșarier (61).
62. Scoateți rulmentul cu ace (62).
63. Scoateți furca de cuplare a celei de-a cincea viteze (63).
64. Scoateți știftul cu arc (64).
65. Scoateți arcul discului (65).
66. Scoateți dopul discului (66).
67. Scoateți bila de oțel (67).
68. Demontați furca de cuplare a treptei de mers înapoi (68).
69. Scoateți coroana dințată a sincronizatorului de marșarier (69).
70. Scoateți arborele de cuplare al treptei de mers înapoi (70).
71. Scoateți inelul cu arc (71).
72. Scoateți furca de cuplare a treptei de viteză a cincea (72).
73. Scoateți coroana dințată a sincronizatorului treptei a cincea (73).
74. Scoateți arborele schimbătorului de viteze al celei de-a cincea viteze (74).
75. Scoateți bucșa rulmentului angrenajului de frână al treptei de mers înapoi (75).

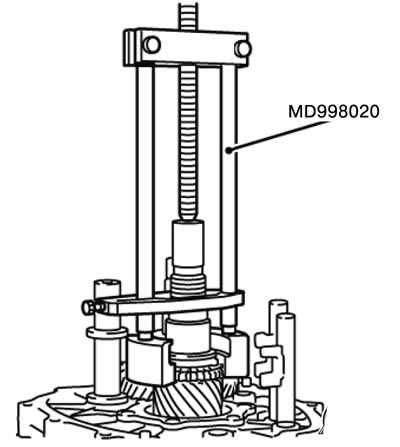

1) Instalați unealta specială MD998020 pe roata dințată a frânei de mers înapoi.
2) Strângeți șurubul central al sculei speciale și scoateți bucșa rulmentului angrenajului de frână al treptei de mers înapoi, inelul de sincronizare și ansamblul arcului de sincronizare.
76. Scoateți arcul sincronizatorului (76).
77. Scoateți inelul de sincronizare (77).
78. Scoateți roata dințată a frânei de mers înapoi (78).
79. Scoateți manșonul sincronizatorului treptei de viteză a cincea (79).
80. Scoateți inelul de sincronizare (80).
81. Scoateți arcul sincronizatorului (81).
82. Scoateți contrapinezul treptei de viteză a cincea (82).
83. Scoateți arborele roții dințate intermediare de retur (83).

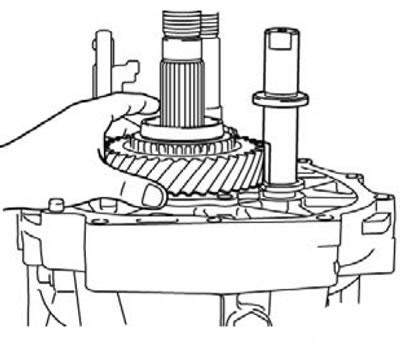

1) Ridicați contraroata angrenajului al celei de-a cincea trepte de viteză până la tăietura arborelui angrenajului intermediar de retur și demontați-le ca un ansamblu.
84. Scoateți rulmentul cu ace (84).

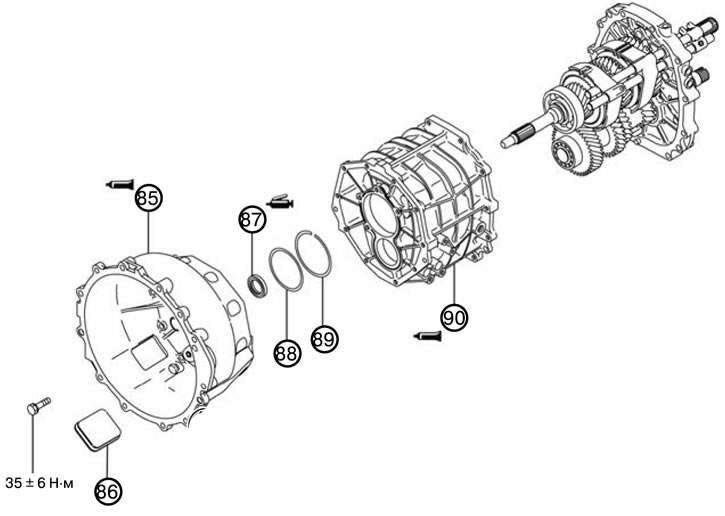

85. Scoateți carcasa ambreiajului (85).
86. Scoateți capacul orificiului de inspecție (86).
87. Scoateți garnitura de etanșare a uleiului (87).
88. Scoateți șaiba (88).
89. Scoateți inelul cu arc (89).

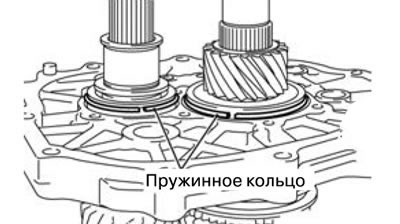

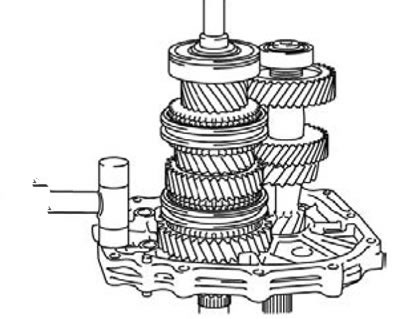

1) Scoateți inelele elastice de pe suprafața de montare a rulmentului din spate prin deplasarea blocului de angrenaje al arborelui principal și al arborelui secundar departe de placa intermediară.
90. Scoateți carcasa cutiei de viteze (90).

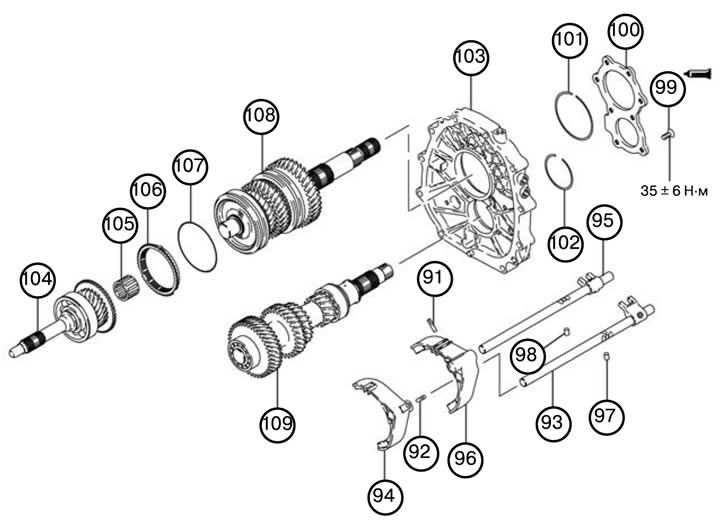

91. Scoateți știftul cu arc (91).
92. Scoateți știftul cu arc (92).
93. Demontați axul furcii de cuplare a treptelor de viteză a treia-a patra (93).
94. Demontați furca de cuplare a treptelor de viteză a treia-a patra (94).
95. Demontați axul furcii de cuplare a vitezei întâi-a doua (95).
96. Demontați furca de cuplare a vitezei întâi-a doua (96).
97. Scoateți pistonul de blocare (97).
98. Scoateți pistonul de blocare (98).
99. Deșurubați șurubul de etanșare (99).
100. Scoateți suportul rulmentului spate (100).
101. Scoateți inelul cu arc (101).
102. Scoateți inelul cu arc (102).
103. Scoateți placa intermediară (103).
1) Loviți ușor placa intermediară cu un ciocan de plastic sau o unealtă adecvată, apoi scoateți placa intermediară din blocul de angrenaje al arborelui principal de antrenare, arborele principal și contraarborele.
104. Scoateți arborele de transmisie principal (104).
105. Scoateți rulmentul cu ace (105).
106. Scoateți inelul de sincronizare (106).
107. Scoateți arcul sincronizatorului (107).
108. Scoateți arborele principal (108).
109. Scoateți arborele secundar împreună cu blocul de angrenaje (109).
