Садржај: Уклањање ⤓ Инсталација ⤓
Уклањање
Одвојите електричне конекторе, нпр. мотор електричног подизача прозора, спољашњи ретровизор са електричним управљањем, уређај за централно закључавање. Да бисте то урадили, уклоните облогу врата, видети тачку 20.11.

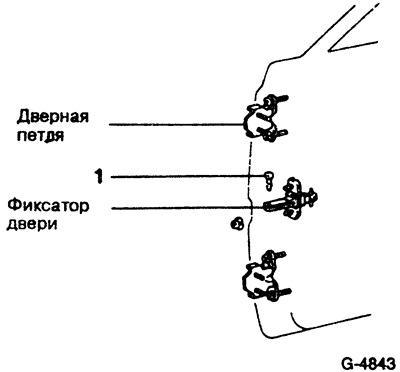

Користећи занос и чекић, избијте иглу "1" нагоре.
Отпустите завртње на шаркама врата. Пре него што то урадите, означите положај уградње тако што ћете фломастером оцртати главе вијака. Уклоните врата са помоћником.
Инсталација
Поставите врата, исправите и завијте завртње.
Уметните клин за закључавање врата одозго.
Повежите електричне конекторе и поставите облоге врата.
Након тога, подесите врата.
Подешавање врата
Положај врата се подешава када су закривљена или након уклањања врата.
Отпустите клин за закључавање врата док се не могу померити лаганим ударцима гуменог чекића.
Подешавање се врши отпуштањем шарки и померањем врата. Шарке имају рупе веће од пречника монтажних вијака, тако да се шарка може померати.
(Оригинални материјал на веб-сајту: MITSUBISHIMAN.ru)

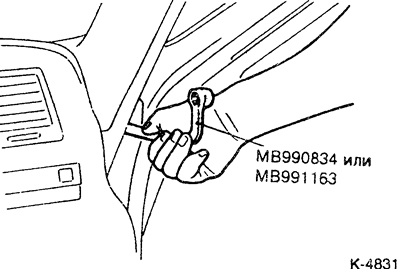

Да бисте подесили прикључне димензије, олабавите завртње на каросерији (предњи или средњи стуб) без извртања. Величина прикључка се може подесити померањем врата. Пошто је приступ завртњима тежак, користите посебан алат MITSUBISHI.
Поравнајте врата са контуром каросерије: Ако предња врата у затвореном положају нису у равни са суседним делом каросерије, олабавите завртње шарки на вратима и померите врата у складу са тим. Задња врата могу бити увучена према унутра за највише 1 мм у односу на предња врата.
Подесите клин за закључавање на задњој страни врата. Да бисте то урадили, олабавите клин за закључавање довољно да се може померати лаганим ударцима гуменог чекића. Затворите и исправите положај врата. Затим пажљиво отворите врата и затегните оба клина за закључавање на 10 Нм. Да бисте боље контролисали померање клина, оцртајте клин за закључавање фломастером.

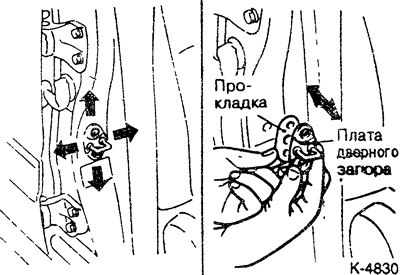

Ако се врата не затворе јер клин за закључавање не шкљоцне правилно, поставите одстојне подлошке, погледајте сл. К-4830.
Ако су врата савршено постављена у затвореном положају, затегните завртње шарки на 25 Нм.
