Примечание. Внешняя тормозная колодка с левой стороны автомобиля имеет индикатор износа.
При уменьшении толщины накладки до 2 мм индикатор износа соприкасается с тормозным диском и во время движения издает визжащий звук для предупреждения водителя о необходимости срочной замены тормозных колодок.

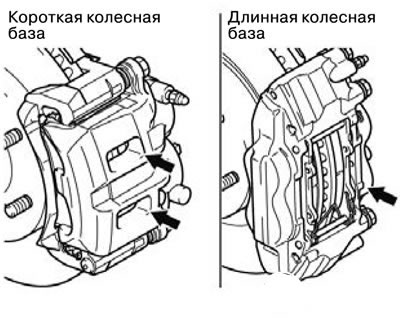

1. Проверить толщину накладки тормозной колодки через проверочное отверстие корпуса тормозного суппорта.
Номинальная величина:
- Короткая колесная база: 10 мм.
- Длинная колесная база: 11,5 мм.
- Минимально допустимое значение: 2,0 мм
Внимание. При уменьшении толщины накладки тормозной колодки ниже предельно допустимого значения, замените все тормозные колодки дисковых тормозов на обоих колесах. Если имеется значительная разница между толщиной накладок правой и левой тормозных колодок, проверьте работу поршня рабочего тормозного цилиндра и направляющие пальцы.

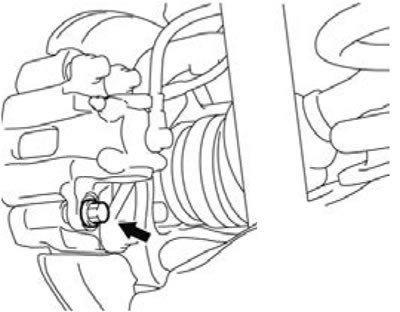

2. Снять нижний направляющий палец. Поднять суппорт в сборе и закрепите его проволокой.
Внимание. Не стирайте специальную смазку с поверхности направляющего пальца и не допускайте его загрязнения.

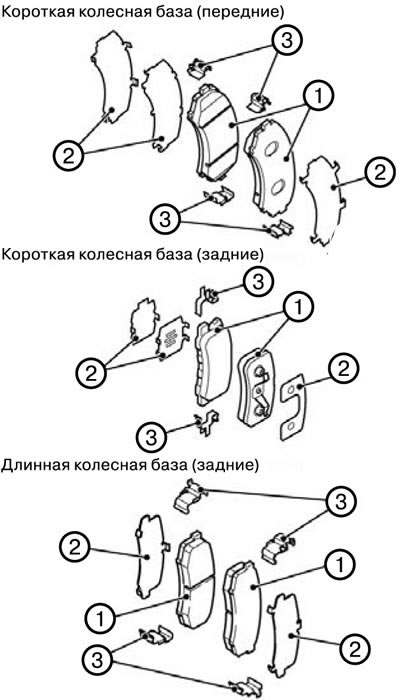

3. Снять колодку и индикатор износа в сборе (левая сторона), и колодку в сборе (правая сторона) (1).
4. Снять накладки в сборе (2).
5. Снять направляющую колодок (3).
6. Снять наружную прокладку.
7. Для измерения усилия сопротивления вращению после установки новых тормозных колодок, измерить сопротивление вращению подшипника ступицы колеса без тормозных колодок.
8. Установить тормозные колодки и суппорт в сборе, и затем измерить усилие сопротивления вращению.
