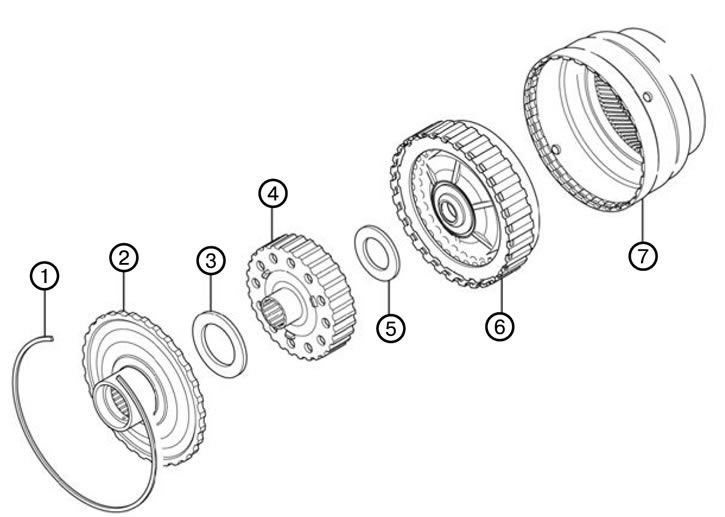

Демонтаж на зъбния венец
1. Отстранете пружинния пръстен (1).
2. Свалете изходния фланец (2).
3. Свалете аксиален лагер № 10 (3).
4. Свалете втулката на съединителя за превключване на по-ниска предавка (4).
5. Свалете аксиален лагер № 11 (5).
6. Свалете редукторния съединител (6).
7. Свалете зъбния венец (7).
Сглобяване на зъбния венец
1. Монтирайте зъбния венец (7).
2. Монтирайте редукторния съединител (6).
3. Монтирайте аксиален лагер № 11 (5).

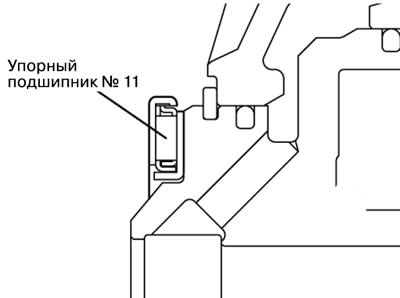

1) Нанесете вазелин върху аксиален лагер № 11 и след това го монтирайте върху съединителя на по-ниската предавка.
Внимание: Внимавайте да не объркате монтажното положение на аксиалния лагер № 11.
4. Монтирайте втулката на съединителя за превключване надолу (4).
5. Монтирайте аксиален лагер № 10(3).

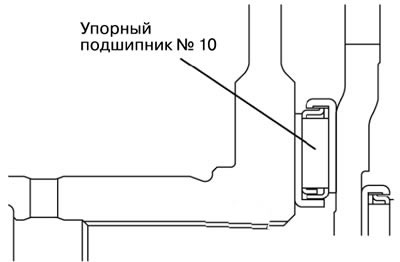

1) Нанесете вазелин върху аксиален лагер № 10 и след това го монтирайте върху втулката на съединителя на по-ниското предаване.
Внимание: Внимавайте да не объркате монтажното положение на аксиалния лагер № 10.
Статията е базирана на данни от уебсайта [MitsubishiMan.ru]
6. Монтирайте изходния фланец (2).
7. Монтирайте пружинния пръстен (1).
