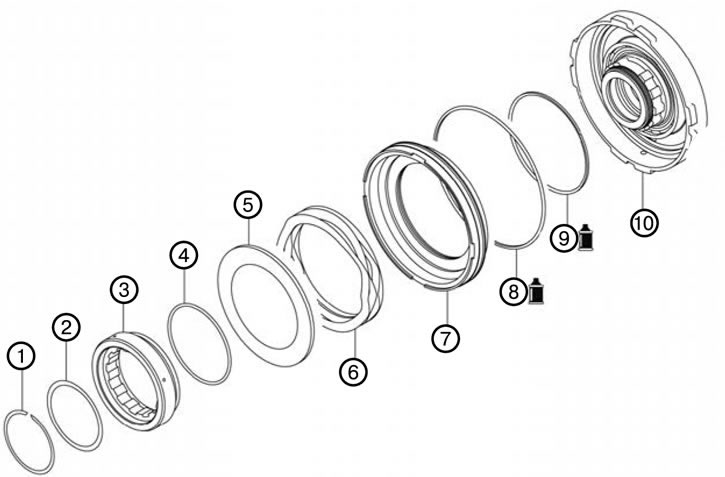

Демонтаж на централната опора
1. Отстранете пружинния пръстен (1).

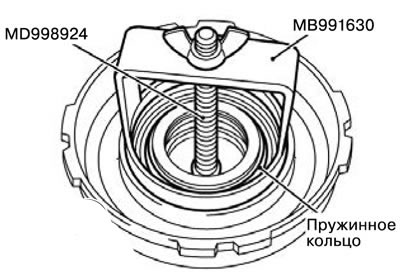

1) Монтирайте специалните инструменти MB991630 и MD998924, както е показано на фигурата, така че да компресират вътрешния пръстен на еднопосочния съединител.
2) Затегнете гайката на специалния инструмент и леко компресирайте вътрешния пръстен на еднопосочния съединител.
Информация, копирана от уебсайта (mitsubishiman)
3) Отстранете пружинния пръстен.
2. Отстранете плочата (2).
3. Свалете вътрешния пръстен на еднопосочния съединител (3).
4. Отстранете уплътнителния пръстен (4).
5. Отстранете пружинния фиксатор (5).
6. Отстранете възвратната пружина (6).
7. Свали бутални спирачки понижаю-супа/гърба предаване (7).
8. Отстранете уплътнителния пръстен (8).
9. Отстранете уплътнителния пръстен (9).
10. Свалете централната опора (10).
Сглобяване на централната опора
1. Монтирайте централната опора (10).
2. Монтирайте уплътнителния пръстен (9).
3. Монтирайте уплътнителния пръстен (8).
Забележка:
- Монтирайте нови О-пръстени и ги намажете с течност за автоматична трансмисия.
- Внимавайте да не повредите О-пръстените по време на монтажа.
4. Монтирайте буталото на спирачката за превключване надолу/заден ход (7).
5. Монтирайте възвратната пружина (6).
6. Монтирайте пружинния фиксатор (5).
7. Монтирайте уплътнителния пръстен (4).

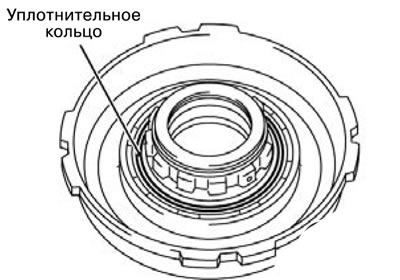

1) Монтирайте уплътнителния пръстен върху централната опора, в позицията, показана на фигурата.
8. Монтирайте вътрешния пръстен на еднопосочния съединител (3).
9. Монтирайте плочата (2).
10. Монтирайте пружинния пръстен (1).

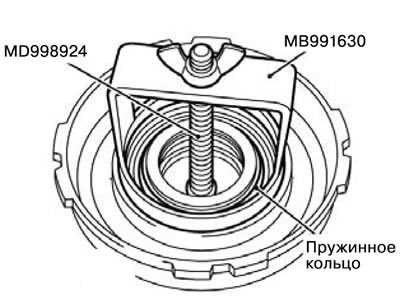

1) Монтирайте специалните инструменти MB991630 и MD998924, както е показано на фигурата, така че да компресират вътрешния пръстен на еднопосочния съединител.
2) Затегнете гайката на специалния инструмент и леко компресирайте вътрешния пръстен на еднопосочния съединител.
3) Монтирайте пружинния пръстен.
