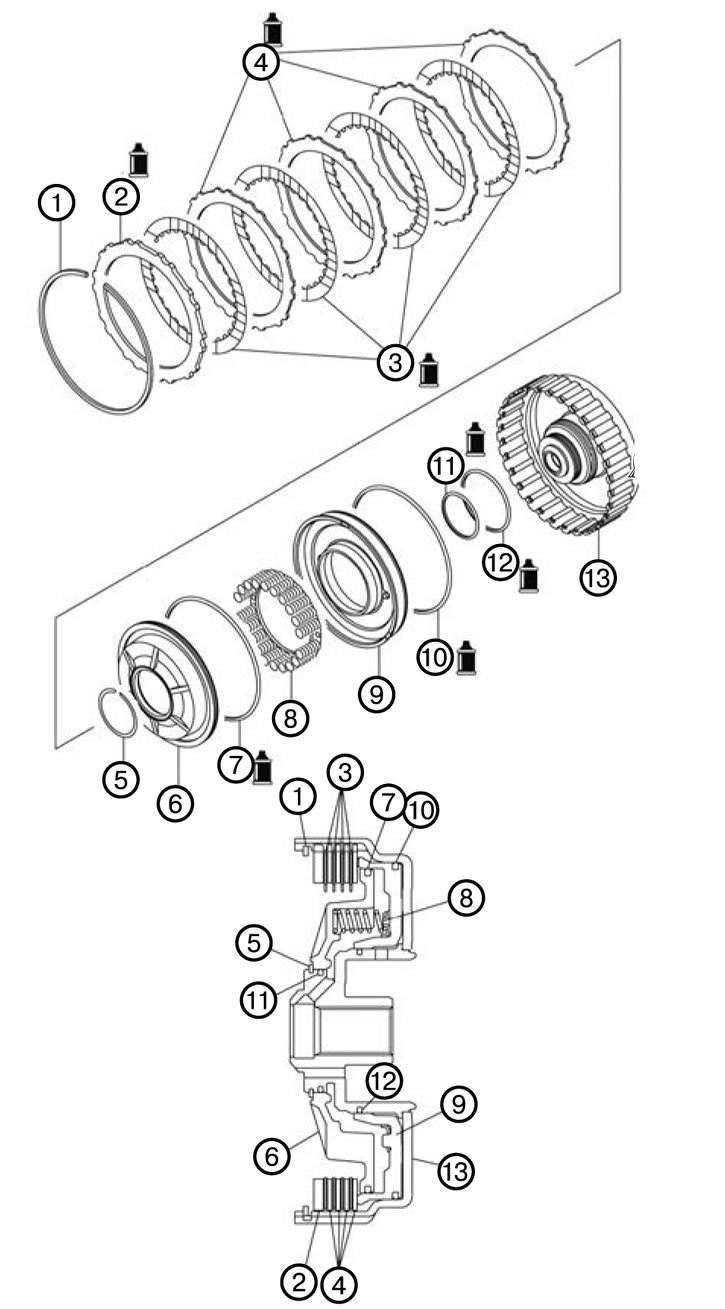

Демонтиране на съединителя за превключване надолу
1. Отстранете пружинния пръстен (1).
2. Отстранете реакционната плоча (2).
3. Свалете диска на съединителя (3).
4. Свалете съединителната плоча (4).
5. Отстранете пружинния пръстен (5).

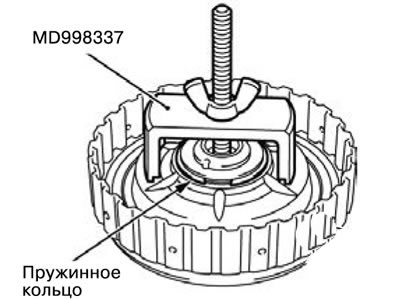

1) Монтирайте специалния инструмент MD998337, както е показано на фигурата.
2) Стиснете възвратната пружина и свалете пружинния пръстен.
6. Отстранете държача на пружината (6).
7. Отстранете уплътнителния пръстен (7).
8. Отстранете възвратната пружина (8).
9. Свалете буталото на съединителя за превключване на по-ниска предавка (9).
10. Отстранете уплътнителния пръстен (10).
11. Отстранете уплътнителния пръстен (11).
12. Отстранете уплътнителния пръстен (12).
13. Свалете държача на съединителя за превключване на по-ниска предавка (13).
Сглобяване на редукторния съединител
1. Монтирайте държача на съединителя за превключване надолу (13).
2. Монтирайте уплътнителния пръстен (12).
3. Монтирайте уплътнителния пръстен (11).
4. Монтирайте уплътнителния пръстен (10).
Забележка:
- Монтирайте нови О-пръстени и ги намажете с течност за автоматична трансмисия.
- Внимавайте да не повредите О-пръстените по време на монтажа.
5. Монтирайте буталото на съединителя за превключване на по-ниска предавка (9).
6. Монтирайте възвратната пружина (8).

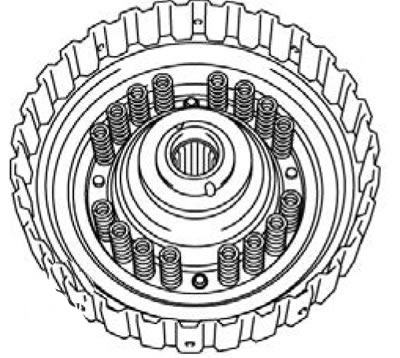

1) Подравнете отворите на двете възвратни пружини с двата издатини на буталото на съединителя за превключване надолу по предавката и след това монтирайте възвратните пружини.
7. Монтирайте уплътнителния пръстен (7).
8. Монтирайте държача на пружината (6).
9. Монтирайте пружинния пръстен (5).

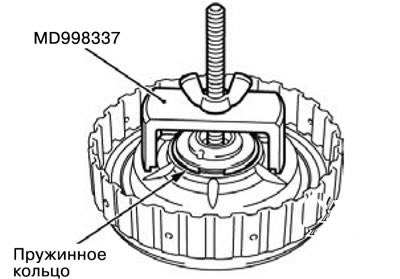

1) Монтирайте специалния инструмент MD998337, както е показано на фигурата.
2) Стиснете възвратната пружина и монтирайте пружинния пръстен.
10. Монтирайте съединителната плоча (4).
11. Монтирайте диска на съединителя (3).
12. Монтирайте реакционната плоча (2).
1) Монтирайте дисковете на съединителя и дисковете на съединителя в държача на съединителя за заден ход един по един.

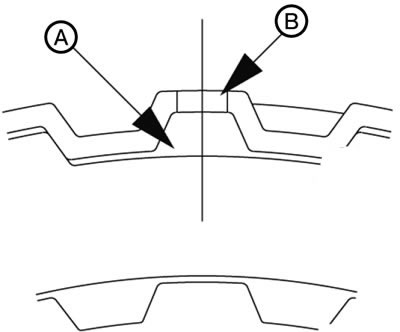

Забележка: Когато монтирате дисковете на съединителя, подравнете неназъбената част (A) с отвора в фиксатора на съединителя на по-ниското предаване (B).

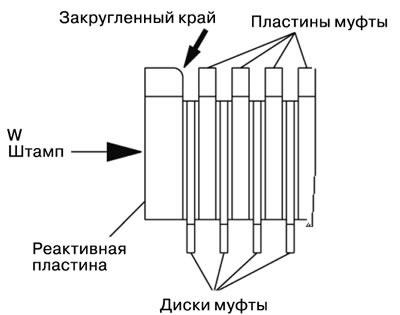

2) Монтирайте реакционната плоча, както е показано на фигурата.
Забележка: Когато монтирате реакционната плоча, подравнете неназъбената част (A) с отвора в фиксатора на съединителя за заден ход (B).
13. Монтирайте пружинния пръстен (1).
1) Поставете пружинния пръстен в жлеба на фиксатора на съединителя за превключване надолу.

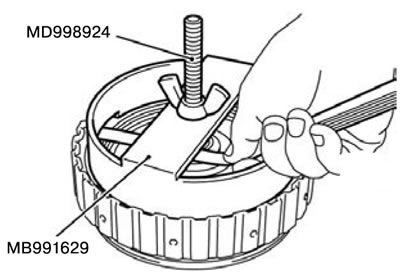

2) Монтирайте специалните инструменти MB991629 и MD998924, както е показано на фигурата, и компресирайте съединителя.

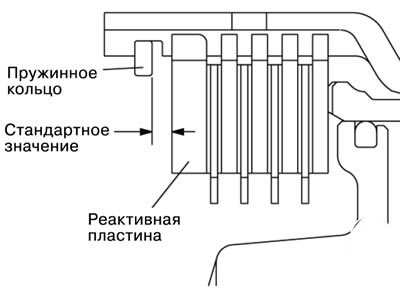

3) Уверете се, че разстоянието между пружинния пръстен и реакционната плоча е в рамките на стандартната стойност. Ако стойността е извън стандартната стойност, изберете подходящ пружинен пръстен и регулирайте хлабината до стандартната стойност.
Стандартна стойност: 1,6 - 1,8 мм.
