Снятие
Для снятия педали тормоза выполните следующие операции.
1. Снимите нижнюю обивку панели приборов.
2. Снимите рулевую колонку в сборе.
3. Снимите блок реле.

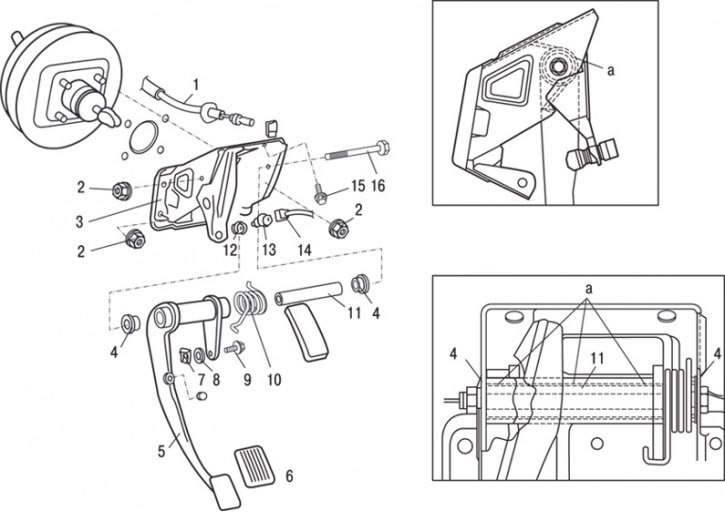

Рис. 14.12. Конструктивное исполнение педали тормоза: а – места нанесения смазки; 1 – соединение троса акселератора; 2 – гайка (25 Н·м); 3 – кронштейн крепления педали тормоза; 4 – втулка; 5 – педаль тормоза; 6 – накладка педали тормоза; 7 – фиксатор; 8 – шайба; 9 – болт-фиксатор; 10 – возвратная пружина педали тормоза; 11 – гильза; 12 – кольцо; 13 – выключатель стоп-сигналов; 14 – разъем выключателя стоп-сигналов; 15 – болт (25 Н·м); 16 – болт-ось педали тормоза
4. Отсоедините разъем 14 (рис. 14.12) выключателя стоп-сигналов.
5. Отверните выключатель стоп-сигналов 13.
6. Снимите кольцо 12.
7. Снимите пружинный фиксатор 7.
8. Снимите шайбу 8.
9. Отверните болт-фиксатор 9.
10. Извлеките болт-ось 16 педали тормоза.
11. Снимите педаль 5 тормоза.
12. Снимите накладку 6 педали тормоза.
13. Снимите возвратную пружину 10 педали тормоза.
14. Снимите втулки 4.
15. Извлеките гильзу 11.
16. Освободите соединение 1 троса акселератора.
17. Отверните гайки и болты и снимите кронштейн крепления 3 педали тормоза.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Установите блок реле.
2. Установите рулевую колонку в сборе.
3. Установите нижнюю обивку панели приборов.
4. Отрегулируйте положение педали тормоза.
