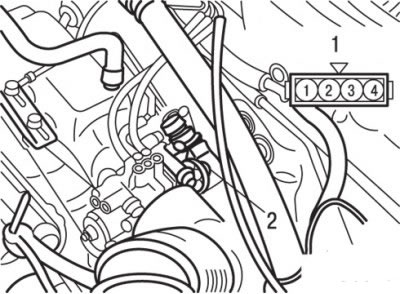

Рис. 7.13. Расположение контактов разъема (1) и датчика положения дроссельной заслонки (2)
2. Измерьте сопротивление между контактами «1» и «4» разъема со стороны датчика, которое должно быть 3,5–6,5 кОм (рис. 7.13).
3. Измерьте сопротивление между контактами «2» и «4» разъема со стороны датчика. При медленном открытии дроссельной заслонки из полностью закрытого (холостой ход) положения в полностью открытое сопротивление должно плавно изменяться пропорционально углу открытия дроссельной заслонки.
4. Если сопротивление выходит из диапазона номинальных значений либо изменяется не плавно, то замените датчик положения дроссельной заслонки.
