Автомобили с 1995 года с коробками передач F5MR1 и F5MR2
Разборка
Рис. 11.10. Рычаг переключения передач автомобилей с 1995 года с коробками передач F5MR1 и F5MR2: 1 – рукоятка рычага переключения передач; 2 – пружина; 3 – кольцо блокировки включения передачи заднего хода; 4 – защитный кожух рычага переключения передач; 5 – трубка блокировки включения передачи заднего хода; 6 – резиновый упор А; 7 – кольцевая прокладка; 8 – рычаг переключения передач; 9 – кольцевая прокладка; 10 – втулка рычага переключения передач; 11, 16, 17 – резиновые втулки; 12 – гайка (22 Н·м); 13 – кольцевая уплотнительная прокладка; 14 – втулка; 15 – гильза; 18 – втулка; 19 – основание; 20 – стопорный элемент; 21 – болт (12 Н·м); 22 – упор передачи заднего хода; 23 – гайка (29 Н·м); 24 – возвратная пружина; 25 – упор 5-й передачи; 26 – кронштейн в сборе; 27 – болт (74 Н·м); 28 – втулка; 29 – дистанционная втулка; 30 – кронштейн основания; 31 – уплотнитель; 32 – пыльник; 33 – держатель; 34 – гайка (10 Н·м); 35 – вилка тяги переключения передач; 36 – гайка (16 Н·м)
1. Потянув, снимите рукоятку рычага 1 (рис. 11.10) переключения передач.
2. Снимите пружину 2 и кольцо блокировки 3 включения передачи заднего хода.
3. Снимите защитный кожух 4 рычага переключения передач.
4. Снимите трубку блокировки 5 включения передачи заднего хода, резиновый упор 6 и кольцевые прокладки 7.
5. Отверните гайку, извлеките болт и снимите вилку тяги 35 переключения передач.
6. Снимите кольцевую уплотнительную прокладку 13, втулку 14, резиновую втулку 16 и гильзу 15.
7. Отверните гайки и снимите держатель 33, пыльник 32, уплотнитель 31 и кронштейн основания 30.
8. Отверните болт 27 и снимите резиновую втулку 17, втулку 18, стопорный элемент 20 и основание 19.
9. Отверните гайку, извлеките болт и снимите кольцевую прокладку 9, втулку рычага 10 переключения передач и резиновую втулку 11.
10. Снимите с кронштейна 26 втулку 28 и дистанционную втулку 29.
11. Отверните гайку и снимите возвратную пружину 24.
12. Отверните винты и снимите упор 5-й передачи 25 и передачи 22 заднего хода.
Сборка
Сборка проводится в последовательности, обратной разборке.
Автомобили с 1999 года с коробками передач F5MR1 и F5MR3
Разборка

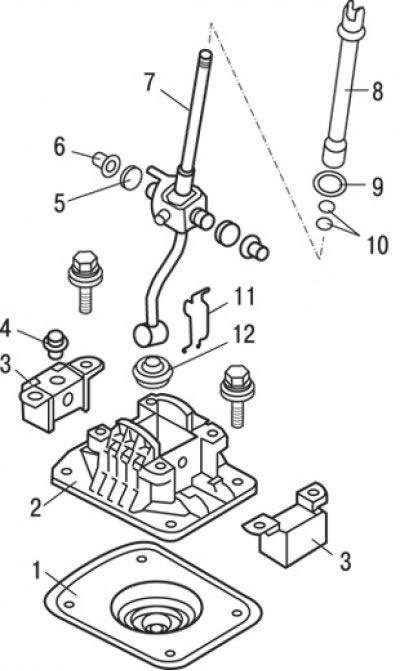

Рис. 11.11. Рычаг переключения передач автомобилей с 1999 года с коробками передач F5MR1 и F5MR3: 1 – пылезащитная крышка; 2 – опора в сборе; 3 – изолирующая проставка; 4 – стопор в сборе; 5 – кольцевая прокладка; 6 – втулка; 7 – рычаг переключения передач в сборе; 8 – соединительная трубка; 9 – резиновый фиксатор А; 10 – кольцевая прокладка; 11 – фиксатор; 12 – нижний стопор в сборе
1. Снимите резиновый фиксатор 9 (рис. 11.11), соединительную трубку 8 включения передачи заднего хода и кольцевые прокладки 10.
2. Отверните болты и снимите изолирующие проставки 3.
3. Вывинтите стопор 4 в сборе.
4. Используя лезвие отвертки как рычаг, снимите фиксатор 11.
5. Снимите с рычага переключения передач в сборе втулки 6 и кольцевые прокладки 5.
6. Снимите нижний стопор 12 в сборе.
7. Снимите опору 2 в сборе.
8. Снимите пылезащитную крышку 1.
Сборка
Сборка проводится в последовательности, обратной разборке.
Автомобили с 2001 года с коробками передач F5MV1
Разборка

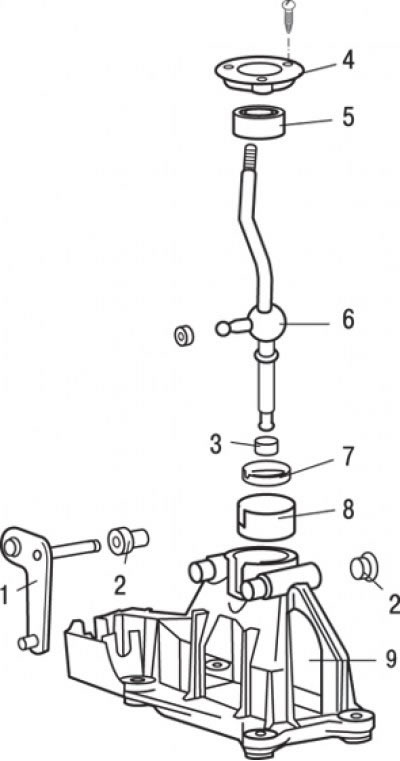

Рис. 11.12. Рычаг переключения передач автомобилей с 1999 года с коробками передач F5MV1: 1 – рычаг; 2 – втулка; 3 – втулка рычага переключения передач; 4 – крышка; 5 – гнездо шарнира; 6 – рычаг переключения передач; 7 – гнездо шарнира; 8 – изоляционный кожух; 9 – корпус
1. Снимите стопорное кольцо и извлеките рычаг 1 и втулки 2 (рис. 11.12).
2. Отверните винты и снимите крышку 4, гнездо шарнира 5 и рычаг переключения передач 6.
3. Снимите втулки 3 рычага переключения передач.
4. Снимите гнездо 7 шарнира и изоляционный кожух 8.
Сборка
Сборка проводится в последовательности, обратной разборке.
