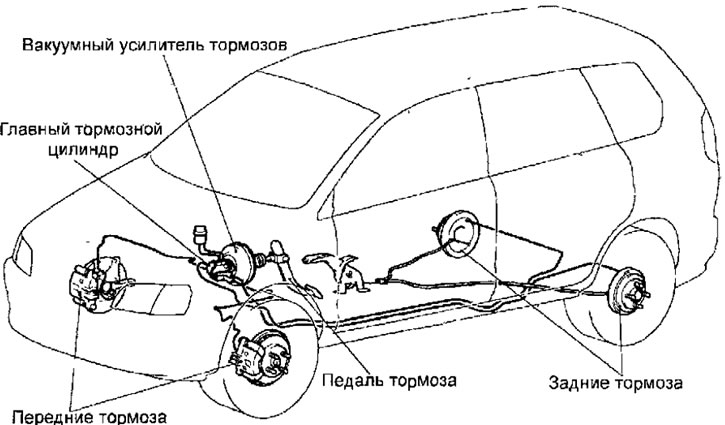

Рис. 15.1. Расположение элементов тормозной системы без ABS

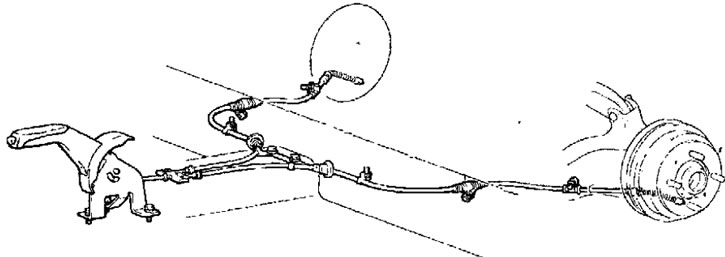

Рис. 15.2. Элементы стояночной тормозной системы
1. Снимите ковровое покрытие пола и измерьте высоту установки педали тормоза над полом (рис. 15.3). Если высота установки педали не соответствует норме, отрегулируйте ее следующим образом.

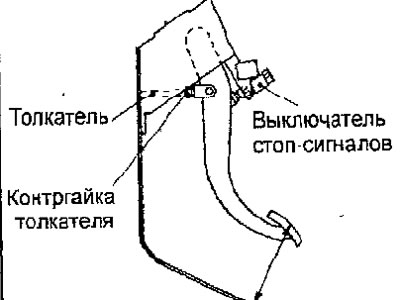

Рис. 15.3. Измерение высоты установки педали тормоза
Высота установки педали тормоза: 163,5-166,5 мм
(1) Отсоедините разъем от выключателя стоп-сигналов.
(2) Отверните контргайку толкателя и, пассатижами вращая толкатель в одну или Другую стороны, отрегулируйте высоту установки педали тормоза нед полом (рис. 15.4).

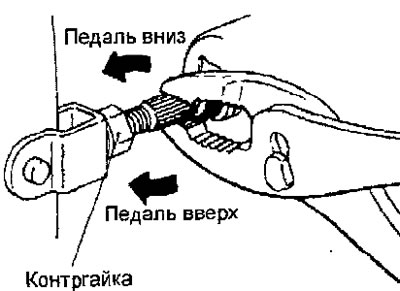

Рис. 15.4. Регулировка высоты установки педали тормоза над полом
(3) Затяните контргайку толкателя.
(4) До упора нажмите на выключатель стоп-сигнала в направлении педали тормоза. Выключатель будет перемещаться только при сильном нажатии.
(5) Поднимите педаль тормоза до полного выхода толкателя, затем переместите выключатель стоп-сигналов в требуемое положение. Вращая выключатель стоп-сигналов, отрегулируйте его положение так, чтобы зазор находился в пределах 0,5-1,0 мм (рис. 15.5).

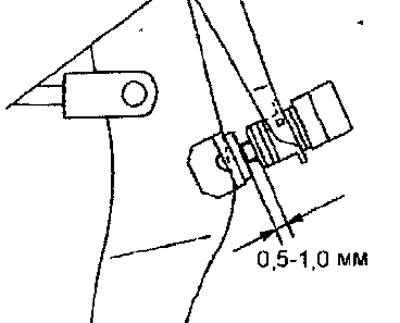

Рис. 15.5. Место измерения зазора между штоком выключателя стоп-сигналов и педалью тормоза
(6) Подсоедините разъем к выключателю стоп-сигналов.
(7) Убедитесь, что при отпускании педали тормоза лампы стоп-сигнала выключаются.
2. С выключенным двигателем нажмите педаль тормоза несколько раз для того, чтобы убрать разрежение в вакуумном усилителе тормозов. Рукой нажмите педаль тормоза до появления ощутимого сопротивления и измерьте . свободный ход педали (рис. 15.6).

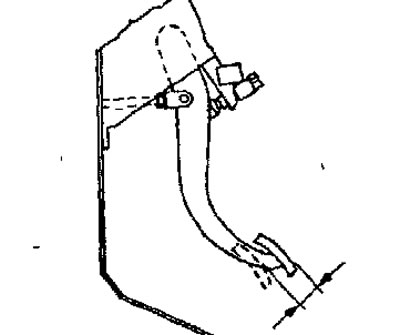

Рис. 15.6. Место измерения свободного хода педали тормоза
Свободный ход педали тормоза: 3-8 мм
Если свободный ход педали тормоза превышает допустимое значение, то, вероятно, увеличен зазор в соединении педали тормоза с кронштейном педали. Проверьте зазор и, при необходимости, замените поврежденные детали.
3. Пустите двигатель, нажмите на педаль тормоза с усилием 490 Н и измерьте расстояние между педалью и полом (рис. 15.7).

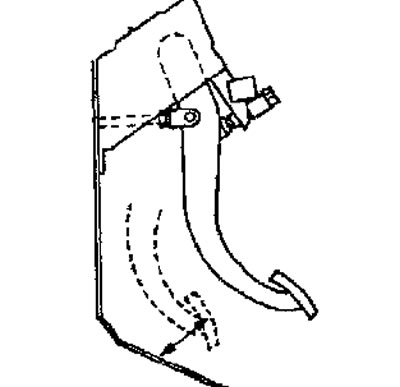

Рис. 15.7. Место измерения расстояния между полом и педалью тормоза в нажатом состоянии
Расстояние между полом и педалью тормоза а нажатом состоянии: не менее 80
Если измеренное расстояние не соответствует требуемому, проверьте наличие воздуха в гидравлической системе привода тормозов, зазор между тормозными колодками и барабаном или Прихватывание стояночного тормоза. При необходимости отрегулируйте и замените неисправные детали.
