Примечание. Для исключения ошпаривания шланги можно снимать только после охлаждения двигателя.
Снятие
- Шланги и трубки обеспечивают соединение элементов системы охлаждения двигателя.
- Слейте охлаждающую жидкость из системы охлаждения.
- Снимите верхний кожух двигателя.
- Снимите воздушный фильтр.
- Перед снятием выпускной трубки системы охлаждения снимите впускной коллектор.
- Последовательность снятия шлангов и трубок системы охлаждения показана на рисунках 5.22 и 5.23.
- Нанесите метки на хомуты крепления шлангов радиатора и шланги, затем ослабьте хомуты и отсоедините от радиатора верхний и нижний шланги.

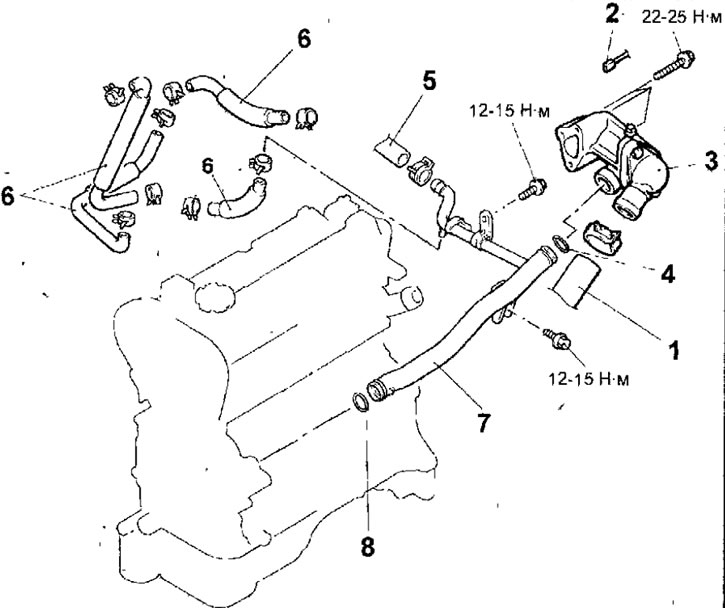

Рис. 5.22. Шланги и трубки системы охлаждения двигателя 4G9:1 - нижний шланг радиатора; 2 - разъем датчика температуры охлаждающей жидкости; 3 - термостат; 4 - уплотнительное кольцо; 5 - шланги отопителя; 6 - шланг системы охлаждения; 7 - выпускная трубка системы охлаждения; 8 - уплотнительное кольцо

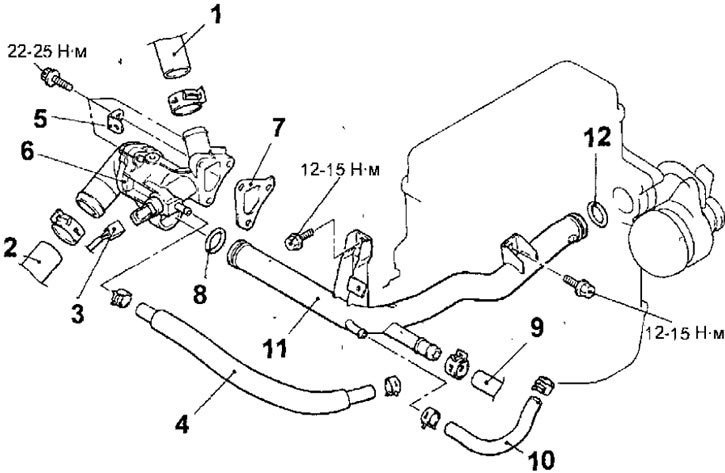

Рис. 5.23. Шланги и трубки системы охлаждения двигателя 4G1: 1 - верхний шланг радиатора; 2 - нижний шланг радиатора; 3 - разъем жгута проводов; 4 - шланг системы охлаждения; 5 - зажим; 6 - термостат; 7 - прокладка; 8 - уплотнительное кольцо; 9 - шланги отопителя; 10 - шланг системы охлаждения; 11 - выпускная трубка системы охлаждения; 12- уплотнительное кольцо
Проверка
- Проверьте трубки и шланги системы охлаждения на отсутствие трещин, повреждений, потертостей и внутренних пробок.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Наденьте шланги на патрубки так, чтобы их торцы доходили до выступов на патрубках.
- Закрепите шланг хомутом, при этом совместите метки на шланге и хомуте.
- Очистите привалочную поверхность кожуха термостата.
- Нанесите слой герметика диаметром 3,0 мм на привалочную поверхность кожуха термостата (рис. 5.24).
Герметик: Mitsubishi Genuine Part # MD970389

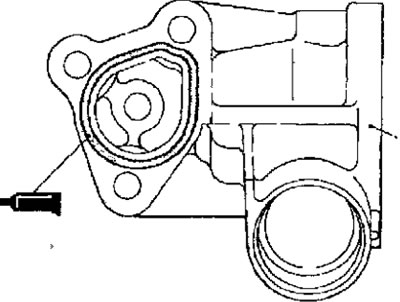

Рис. 5.24. Места нанесения герметика на привалочную поверхность кожуха термостата
- Установите новое уплотнительное кольцо круглого сечения в канавку на переднем торце трубки системы охлаждения и смочите кольцо охлаждающей жидкостью. Вставьте конец трубы в выходной патрубок системы охлаждения (рис. 5.25). Не допускайте попадания моторного масла, а также консистентной смазки на поверхность уплотнительного кольца.

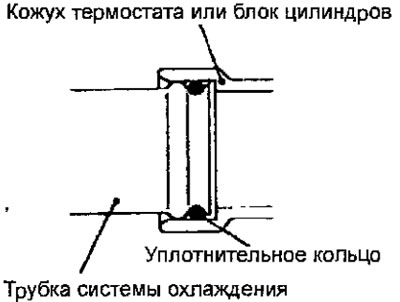

Рис. 5.25. Установка уплотнительного кольца на трубку системы охлаждения
- Залейте охлаждающую жидкость в систему охлаждения.
- Пустите двигатель и проверьте отсутствие утечки из системы охлаждения.
- Проверьте уровень охлаждающей жидкости.
