Термостат автомобилей с двигателями 4G9 и 4G1
Примечание. Разборка термостата может привести к нарушению его функционирования и снижению эффективности работы системы охлаждения двигателя.
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Слейте охлаждающую жидкость из системы охлаждения.
- Снимите воздушный фильтр.
- Нанесите установочные метки на шланге и хомуте, ослабьте хомут и отсоедините шланг от впускного патрубка кожуха термостата (рис. 5.10).
- Выверните болты и снимите впускной патрубок и термостат.

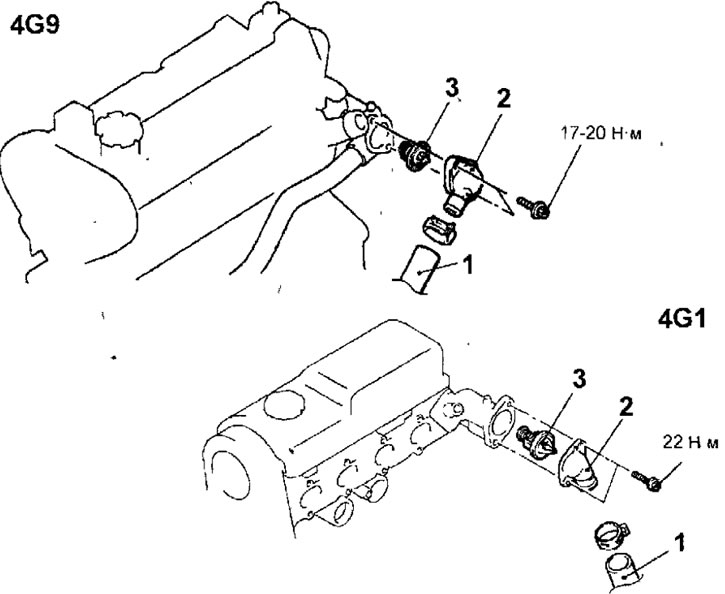

Рис. 5.10. Термостат автомобилей с двигателями 4G9 и 4G1: 1 - шланг; 2 - впускной патрубок кожуха термостата; 3 - термостат
Проверка
- На нитке подвесьте термостат в прозрачном сосуде с водой (рис. 5.11). Вставьте в воду термометр, нагревайте сосуд с водой и наблюдайте за клапаном термостата. Определите температуру начала открытия и полного открытия клапана термостата.
Температура начала открытия клапана термостата:
- бензиновых двигателей 4G9 - 85±1,5°C
- бензиновых двигателей 4G1 - 88°C
- бензиновых двигателей 4G93 (GDI) - 82+1,5°C

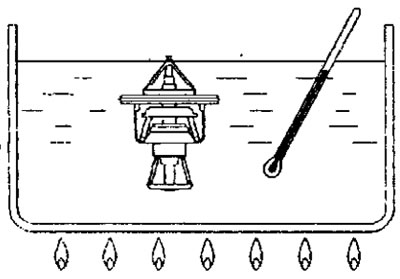

Рис. 5.11. Нагревание термостата в прозрачном сосуде с водой
- Проверьте ход открытия клапана термостата при его максимальном открытии (рис. 5.12). Для измерения хода клапана измерьте расстояние от нижней плоскости клапана до корпуса термостата, когда последний полностью закрыт, а затем полностью открыт, после чего вычисли-те ход клапана.
Температура полного открытия клапана термостата:
- бензиновых двигателей 4G9 - 98°C
- бензиновых двигателей 4G1 - 100°C
- бензиновых двигателей 4G93(GDI) - 95°C
Ход клапана термостата:
- бензиновых двигателей 4G9 - не менее 8,5 мм
- бензиновых двигателей 4G1 - не менее 8,0 мм
- бензиновых двигателей 4G93 - не менее 8,5 мм

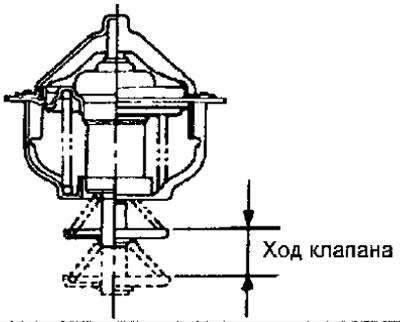

Рис. 5.12. Место измерения хода клапана термостата
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Установите термостат таким образом, чтобы его воздушный клапан располагался сверху, при этом не повредите резиновое уплотнение термостата (рис. 5.13).

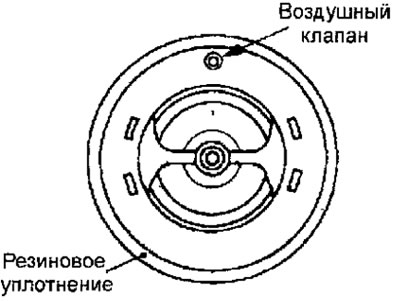

Рис. 5.13. Положение установки термостата на автомобилях с бензиновыми двигателями
Предупреждение. Убедитесь, что на резиновое уплотнение термостата не попало моторное масло или смазка. Также при установке не погните и не поцарапайте резиновое уплотнение термостата.
- Наденьте шланг на патрубок так, чтобы его торец доходил до выступа на патрубке.
- Закрепите шланг хомутом, при этом совместите метки на шланге и хомуте.
- Залейте охлаждающую жидкость в систему охлаждения.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи.
- Пустите двигатель и проверьте отсутствие утечки из системы охлаждения.
Термостат автомобиля с дизельным двигателем F9Q1
Примечание. Разборка термостата может привести к нарушению его функционирования и снижению эффективности работы системы охлаждения двигателя.
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Слейте охлаждающую жидкость из системы охлаждения.
- Снимите воздушный фильтр.
- Нанесите установочные метки на шланге и хомуте, ослабьте хомут и отсоедините шланг от впускного патрубка кожуха термостата (рис. 5.14).

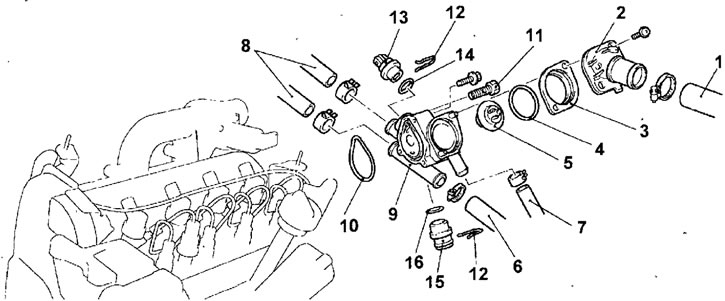

Рис. 5.14. Термостат автомобиля с дизельным двигателем F9Q1: 1 - верхний шланг радиатора; 2 - патрубок кожуха термостата; 3 — прокладка; 4 — уплотнительное кольцо; 5 - термостат; 6 — шланг системы охлаждения; 7 - нижний шланг радиатора; 8 — шланги отопителя; 9 - кожух термостата; 10 - уплотнительное кольцо; 11 - винт удаления воздуха из системы охлаждения; 12 - зажим; 13 - датчик температуры охлаждающей жидкости; 14 - уплотнительное кольцо; 15 - пробка; 16 - уплотнительное кольцо
- Выверните болты и снимите патрубок кожуха термостата, прокладку, уплотнительное кольцо и термостат.
- Ослабьте хомут и отсоедините шланг системы охлаждения от кожуха термостата.
- Нанесите установочные метки на шланге и хомуте, ослабьте хомут и отсоедините шланг от кожуха термостата.
- Отсоедините разъем от датчика температуры охлаждающей жидкости.
- Снимите зажим и датчик температуры охлаждающей жидкости и уплотнительное кольцо.
- Ослабьте хомуты и отсоедините шланги отопителя от кожуха термостата.
- Выверните болты и снимите кожух термостата и уплотнительное кольцо.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- При установке замените все уплотнительные кольца на новые.
- Наденьте шланги на патрубки так, чтобы их торцы доходили до выступов на патрубках.
- Закрепите шланги хомутами, при этом совместите метки на шлангах и хомутах.
- Залейте охлаждающую жидкость в систему охлаждения.
- Установите воздушный фильтр.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи.
- Пустите двигатель и проверьте отсутствие утечки из системы охлаждения.
