Преглед
1. Одредите размак између вођице стабла вентила и вретена (пиринач. 4.19а). Ако је добијена вредност већа од дозвољене вредности, замените рукав или вентил (идите оба дела).

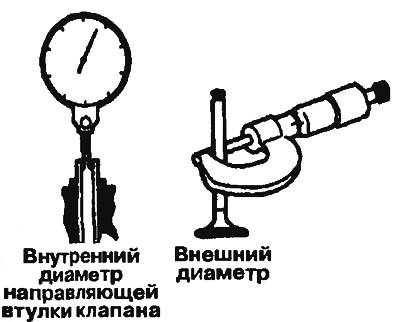

Пиринач. 4.19а. Провера вођице стабла вентила
Циљна вредност: улазни вентил 0,02-0,05 мм, издувни вентил 0,05-0,09 мм.
Прихватљива вредност: улазни вентил - 0,10 мм, издувни вентил - 0,15 мм.
Замена
2. Уклоните водећу чауру у супротном смеру од блока цилиндра.
3. Избушите рупу за нову чахуру у глави цилиндра.
Поправите величину рупе у глави цилиндра:
- 0,05 мм: 11,5-11,07 мм.
- 0,25 мм: 11,25-11,27 мм.
- 0,50 мм: 11,50-11,52 мм.
Пажња! Нови водич вентила не сме бити исте величине као претходни.
4. Притисните водећу чауру док избочење не буде: 14 мм за SOHC моторе, 19 мм за DOHC моторе (пиринач. 4.19б).

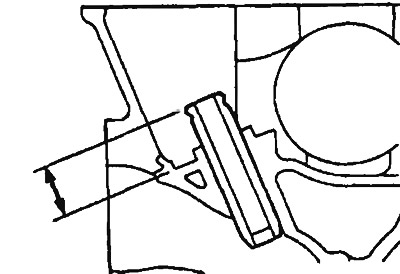

Пиринач. 4.19б. Правилно постављање вођице вентила
Пажња! Притисните водећу чауру са горње стране блока цилиндра. Водиће чауре за усисне и издувне вентиле имају различите дужине: за усисне вентиле - 45,5 мм, за издувне вентиле - 50,5 мм.
5. Након постављања вођице вентила, инсталирајте нови вентил и проверите да ли слободно клизи.
