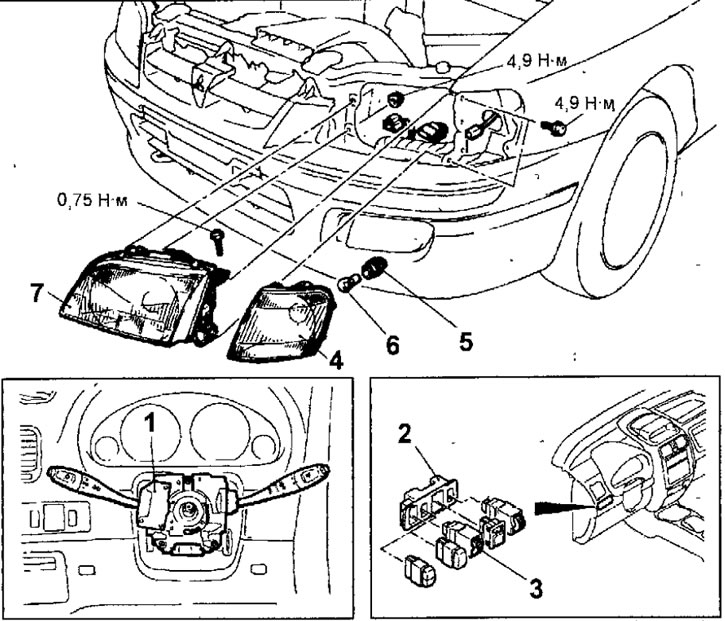

Kreslenie. 19,80. Svetlomety a predné smerovky: 1 - multifunkčný spínač na stĺpiku riadenia (so spínačom osvetlenia a otáčania); 2 - ozdobné obloženie vypínačov; 3 - korektor svetlometov; 4 - predné smerové svetlo; 5 - kazeta; 6 - lampa; 7 - svetlomet
POZOR. Pri servise komponentov doplnkového zadržiavacieho systému (SRS) je potrebné dbať na to, aby nedošlo k zraneniu osôb v dôsledku neoprávneného nafúknutia airbagov.
Odstránenie
- Odpojte kábel od záporného pólu batérie.
- Odstráňte expanznú nádrž chladiaceho systému (pri výmene iba ľavého svetlometu).
- Demontujte multifunkčný spínač na stĺpiku riadenia (pozri časť "Riadenie").
- Ak chcete odstrániť spínač ovládania sklonu svetlometov, použite skrutkovač ako páku na odstránenie obloženia spínača, potom odpojte elektrický konektor, stlačte západky a vyberte spínač ovládania sklonu svetlometov.
- Vložte skrutkovač, ako je znázornené na obrázku 19.81 a odskrutkujte skrutku, ktorá zaisťuje predné smerové svetlo. Potiahnutím dopredu vyberte smerové svetlo a odpojte od neho elektrický konektor.

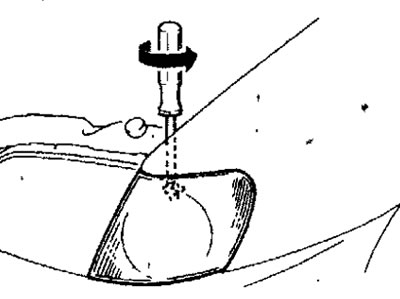

Kreslenie. 19,81. Odskrutkovanie skrutky zaisťujúcej predné smerové svetlo
- Odstráňte kryt svetlometu otočením proti smeru hodinových ručičiek a odpojte konektory.
- Odstráňte matice a skrutky a vyberte svetlomet.
- Kontrola vypínača svetla
- Pomocou ohmmetra skontrolujte kontinuitu medzi kontaktmi konektora v rôznych polohách spínača svetiel (obr. 19.82).

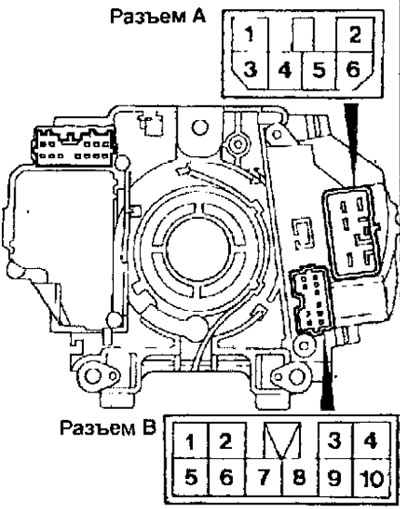

Kreslenie. 19,82. Umiestnenie kontaktu spínača multifunkčného stĺpika riadenia
Kontrola relé predných svetiel a relé zadných svetiel

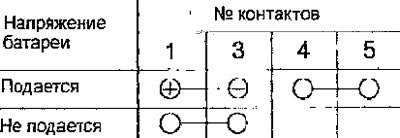

- Demontujte relé svetlometov, relé zadného svetla a skontrolujte kontinuitu medzi kontaktmi relé (obr. 19.83).

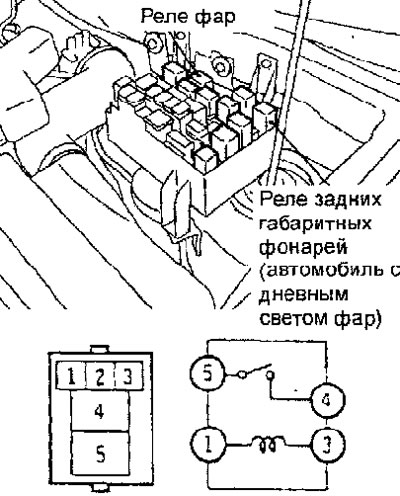

Kreslenie. 19,83. Umiestnenie relé svetlometov a relé koncových svetiel
Kontrola spojitosti spínača multifunkčného stĺpika riadenia
Pôvodný článok bol publikovaný na (www.mitsubishiman.ru)
Poznámka
- *1 znamená zatvorené kontakty, keď sú zapnuté stretávacie svetlá (spodné);
- *2 znamená zatvorené kontakty, keď sú zapnuté diaľkové svetlá (horné).

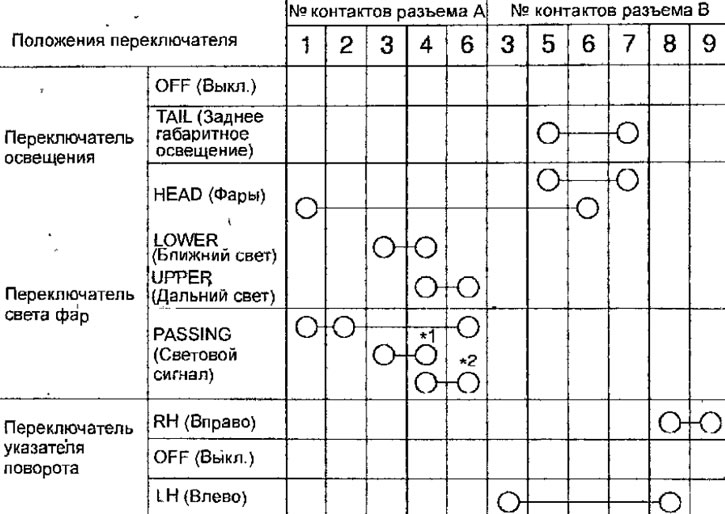

Kontrola spojitosti spínača multifunkčného stĺpika riadenia
- Ak je kontinuita iná, ako sa vyžaduje, vymeňte relé.
Kontrola korektora svetlometov
- Skontrolujte odpor medzi kontaktmi spínača ovládania dosahu svetlometov v rôznych polohách spínača (pozri tabuľku a obr. 19.84).

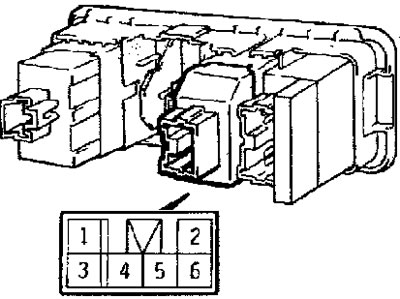

Kreslenie. 19,84. Umiestnenie kontaktov konektora ovládania dosahu svetlometov
- Ak odpor nezodpovedá špecifikácii, vymeňte spínač.

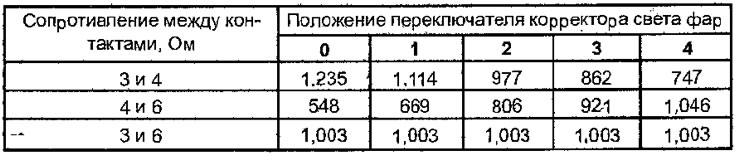

Odpor medzi kontaktmi konektora v rôznych polohách spínača ovládania dosahu svetlometov
