Примечание: Если вы решили самостоятельно произвести переборку, приобретите ремонтный набор деталей Производите переборку сразу двух тормозных цилиндров колес - переборка одного из них недопустима
Снятие
1. Поддомкратьте заднюю часть автомобиля и установите ее на опоры Заблокируйте передние колеса, чтобы предотвратить качение автомобиля.
2. Снимите тормозные колодки (см. раздел 6).
3. Удалите грязь вокруг тормозного цилиндра.
4. Отсоедините штуцер тормозного трубопровода от внутренней стороны тормозного щита. Используйте специальный ключ, чтобы не скруглить углы фитинга. Не снимайте трубопровод с тормозного цилиндра

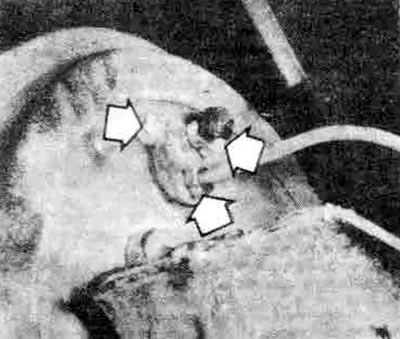

7.4. Отсоедините соединения тормозного трубопровода, затем отвинтите два болта тормозного цилиндра (показаны стрелками)
5. Отвинтите болты крепления тормозного цилиндра со внутренней стороны тормозного щита
6. Отсоедините цилиндр от щита барабанного тормоза и положите на чистый стол. Немедленно заглушите трубопровод для предотвращения попадания грязи и потерь жидкости.
Примечание: Если накладки тормозной колодки загрязнены тормозной жидкостью, установите новые тормозные колодки.
Переборка
7. Снимите штуцер для прокачки, колпачки, поршни, пыльники и пружину с корпуса цилиндра. Снимите уплотнительные колпачки с поршней.

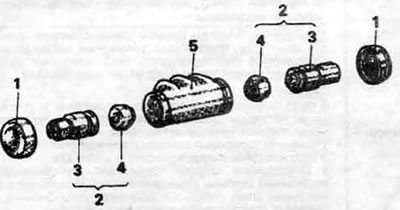

7.7. Подетальный вид тормозного цилиндра (типичного). 1. Чехол, 2. Узел поршня, 3. Поршень, 4. Крышка поршня, 5. Корпус цилиндра
8. Очистите тормозной цилиндр тормозной жидкостью, спиртом или очистителем для тормозов.
Предупреждение: Никогда не используйте для очистки деталей тормозной системы растворители на основе керосина!
9. Для удаления оставшейся жидкости и продувания каналов используйте сжатый воздух.
10. Проверьте внутреннюю поверхность канала цилиндра на наличие коррозии и царапин. Для удаления пятен коррозии можно применить бархатную шкурку. Если дефекты нельзя легко устранить или канал сильно поцарапан, цилиндр придется заменить
11. Смочите новые колпачки в тормозной жидкости. Введите внутрь цилиндра противокоррозийный состав (входит в ремонтный набор деталей).
12. Соберите тормозной цилиндр. Кромки колпачка должны быть направлены внутрь, иначе уплотнение будет нарушено.
Установка
13. Нанесите тонкий слой силиконового уплотнителя на тормозной щит в месте установки цилиндра, установите цилиндр на место и завинтите болты (но не затягивайте полностью).
14. Присоедините тормозной трубопровод и затяните штуцер шланга, затем затяните болты крепления тормозного цилиндра с моментом, указанным в спецификации данной Главы. Установите тормозные колодки.
15. Прокачайте систему (см. раздел 11).
16. Перед началом нормальной эксплуатации автомобиля тщательно проверьте работу тормозов.
