Снятие
Сбросьте остаточное давление из топливопровода высокого давления.
Слейте охлаждающую жидкость.
Слейте моторное масло.
Снимите воздушный фильтр в сборе.
Отсоедините трос педали акселератора.
Снимите выпускной коллектор.
Снимите верхнюю крышку ремня привода ГРМ.
Снимите впускной патрубок системы охлаждения и корпус термостата в сборе.
Снимите крышку головки цилиндров.
Снятие звездочки распределительного вала
Проверните коленчатый зал по часовой стрелке до совмещения установочных меток на звездочке распределительного вала и звездочке коленчатого вала с соответствующими установочными метками, и установите поршень цилиндра №1 в ВМТ такта сжатия.
Внимание! Проворачивайте коленчатый вал только по часовой стрелке.
Статья основана на данных сайта www.MitsubishiMan.ru
Извлеките заглушку и вверните специальный стержень в отверстие кронштейна крепления навесного оборудования так, чтобы он упирался в канавку на рычаге натяжителя.
Медленно вворачивайте специальный стержень, совмещая отверстие «В» на корпусе автоматического натяжителя с отверстием «А» на штоке натяжителя.
Внимание! Вворачивайте специальный стержень с шагом не более 30° в секунду. Если стержень завернуть сразу на полный ход, возможна его деформация из-за затрудненного перемещения штока натяжителя.
С помощью ленточного хомута или проволоки зафиксируйте ремень привода ГРМ на звездочке распределительного вала в позиции, показанной на рисунке.
Зафиксируйте звездочку распределительного вала от проворота с помощью специального держателя и болтов.
Отверните болт крепления звездочки распределительного вала.
Внимание! Не вращайте коленчатый вал после снятия звездочки распределительного вала.
Перед снятием нанесите установочные метки первоночального положения шланга радиатора и хомута. Отсоедините верхний шланг радиатора.

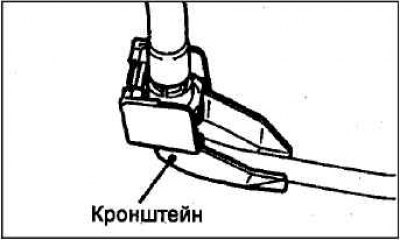

На двигателях серии 4G69 перед отсоединением топливного шланга высокого давления, снимите его кронштейн.
Снимите фиксатор топливного шланга и потяните его в направлении, указанном стрелкой на рисунке.
Примечание. Если фиксатор шланга высокого давления был освобожден, то установите его на место после отсоединения шланга.
Снятие насоса гидроусилителя рулевого управления в сборе с кронштейном
Снимите насос гидроусилителя рулевого управления в сборе с кронштейном вместе с подсоединенными к нему шлангами.
Примечание. Снятый насос гидроусилителя рулевого управления в сборе с кронштейном и шлангами привяжите проволокой и разместите в таком месте, где он не будет помехой при снятии и установке головки цилиндров в сборе.
Снятие головки блока цилиндров
Отворачивайте болты в 2 или 3 этапа в последовательности, указанной на рисунке, а затем снимите головку цилиндров в сборе.
Внимание! При отворачивании болтов крепления головки цилиндров будьте осторожны, чтобы не повредить или деформировать направляющие трубки свечей зажигания, так как они не поставляются отдельно.
Установка прокладки головки цилиндров
С помощью специального скребка удалите остатки старой прокладки головки цилиндров с блока цилиндров.
Внимание! При проведении данной операции не допускайте попадания материала прокладки или других посторонних частиц в каналы системы охлаждения и системы смазки.
Обезжирьте прилегающие поверхности прокладки.
При установке проверьте совпадение всех отверстий на прокладке и головке цилиндров.
Убедитесь в наличии соответствующей идентификационной метки для данного двигателя на новой прокладке головки цилиндров.
Положите прокладку головки цилиндров на блок цилиндров идентификационной меткой вверх так, чтобы она была расположена со стороны выпускных клапанов.
При установке болтов крепления головки цилиндров убедитесь, что длина «А» каждого болта находится в пределах допустимого значения. Если длина «А» превышает предельно допустимое значение, необходимо заменить болты.
Предельно допустимое значение «А»: 99,4 мм.
Смажьте тонким слоем моторного масла резьбу и шайбы болтов крепления головки цилиндров.

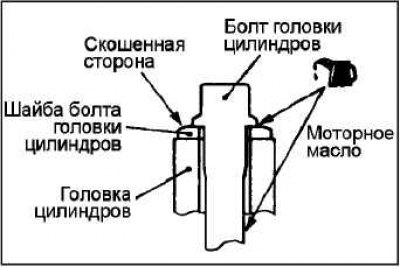

Примечание. Если шайба болта крепления головки цилиндров заменялась, установите ее стороной с фаской вверх, как показано на рисунке.
 |  |

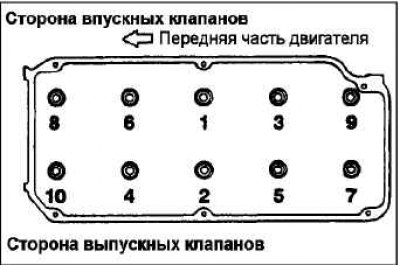

Затяните болты согласно указанной ниже процедуре.
Примечание. Всегда заворачивайте болт на угол строго равный 90°. В противном случае болт крепления головки цилиндров может быть ослаблен (не будет обеспечена надежность газового стыка).
Примечание. Если болт довернут на угол больший 90°, необходимо полностью его ослабить и повторить все операции, начиная с пункта 1.
 |  |
Установка топливного шланга высокого давления
Смажьте кольцевую уплотнительную прокладку небольшим количеством свежего моторного масла.
Внимание! Не допускается попадания масла внутрь топливного коллектора.
Слегка поворачивая фланец топливного шланга вправо – влево, осторожно вставьте его в топливный коллектор, чтобы не допустить повреждения прокладки. После установки проверьте, чтобы шланг поворачивался в топливном коллекторе плавно.
Если фланец шланга заедает при повороте, причиной может служить повреждение кольцевой уплотнительной прокладки. Отсоедините фланец (в сборе со шлангом) от топливного коллектора и проверьте прокладку на отсутствие повреждений, затем вставьте его обратно и проверьте плавность поворачивания.
Подсоединение верхнего шланга радиатора
При подсоединении верхнего шланга радиатора наденьте его на выступ патрубок до упора, после чего затяните хомут.
Хомут шланга следует всегда устанавливать в положение, в котором хомут был установлен при снятии. Поэтому перед установкой хомута совместите установочные метки на хомуте шланга и шланге радиатора, затем подсоедините его.
Установка звездочки распределительного вала
Зафиксируйте звездочку распределительного вала от проворота с помощью специального вильчатого держателя и спецболтов.
Заверните болт крепления звездочки распределительного вала номинальным моментом.
Момент затяжки: 89±9 Н·м.
После завершения установки деталей выполните следующие операции:
На двигателях серии 4G69 установите крышку головки цилиндров.
Установите впускной патрубок системы охлаждения и корпус термостата в сборе.
Установите верхнюю крышку ремня привода ГРМ.
Установите выпускной коллектор.
На двигателях серии 4G69 подсоедините трос педали акселератора.
Установите воздушный фильтр в сборе.
Залейте охлаждающую жидкость и моторное масло.
Отрегулируйте натяжение ремня привода навесных агрегатов.
Отрегулируйте трос педали акселератора.
