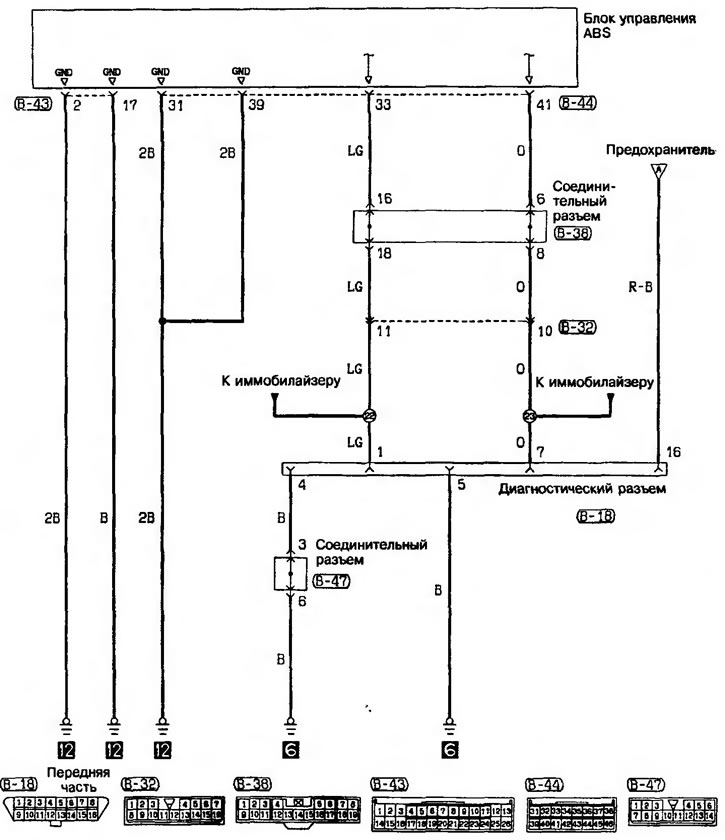

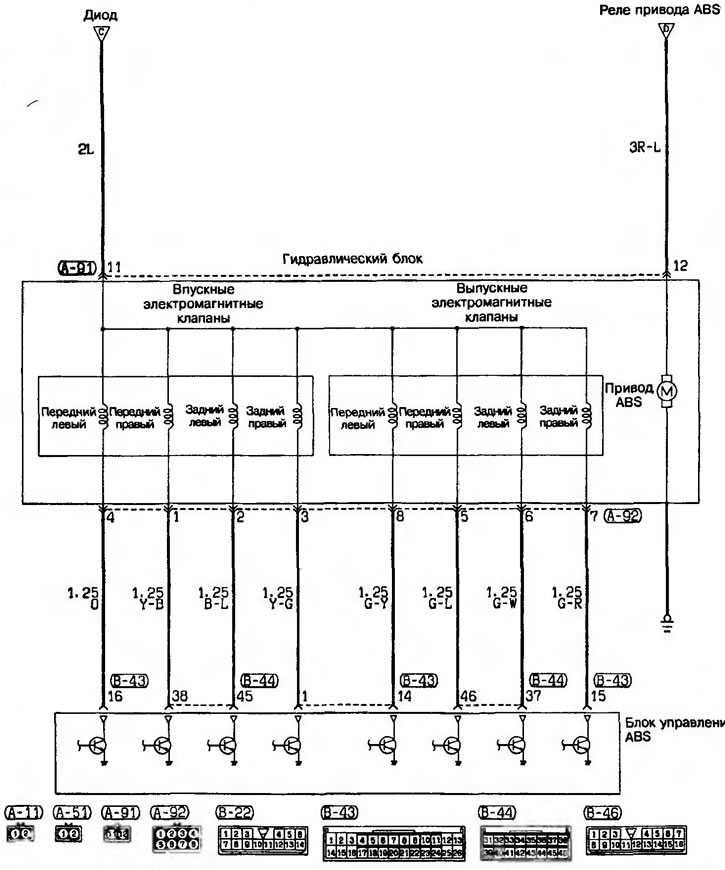

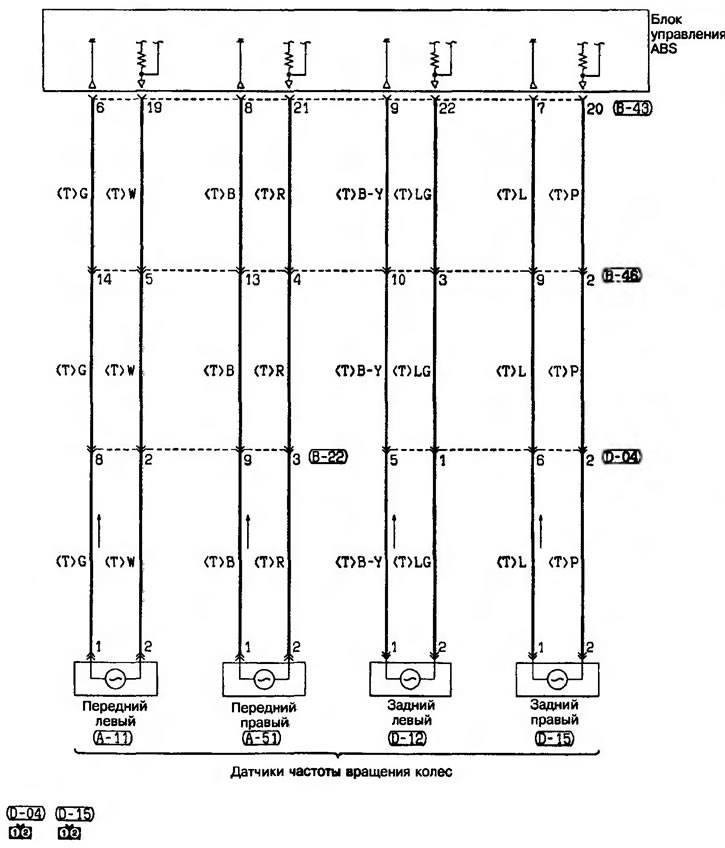

Схема на антиблокиращата спирачна система ABS (Mitsubishi Colt 5)

0

Антиблокираща система ABS

Отворете по-голямо изображение в нов раздел »

За информация относно четенето и използването на електрически диаграми вижте тази страница →

Оригинален източник на информация mitsubishiman.ru

Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Тази статия е проверена от: Петър Ермаков
