2. Измерете височината A на педала на съединителя (фиг. 11.1). Номинална стойност A: 162-165 mm.

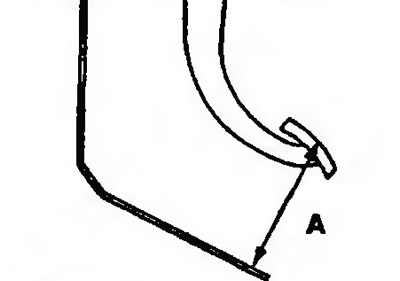

Ориз. 11.1. Измерване на височината А на педала на съединителя
3. Ако височината на педала на съединителя не съответства на необходимата, разхлабете контрагайката и регулирайте височината на педала с регулиращ болт или бутален прът (фиг. 11.2).

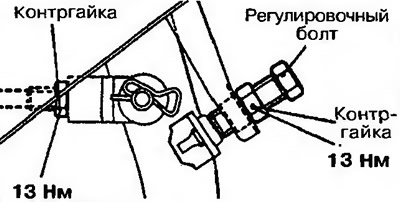

Ориз. 11.2. Регулиране на височината на педала на съединителя
4. Измерете разстоянието B в педала на съединителя (фиг. 11.3). Номинална стойност: 1-3 мм.

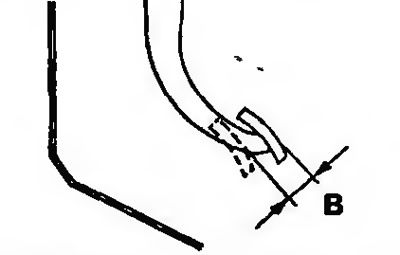

Ориз. 11.3. Измерване на празнината в педала на съединителя
5. Ако хлабината на педала на съединителя не е правилна, регулирайте я с помощта на буталния прът.
Внимание! В този случай не натискайте буталния прът на главния цилиндър на съединителя.
6. След настройката проверете разстоянието D между педала на съединителя и пода при натиснат педал на съединителя (Фиг. 11.4). Номинална стойност: 85 mm или повече.

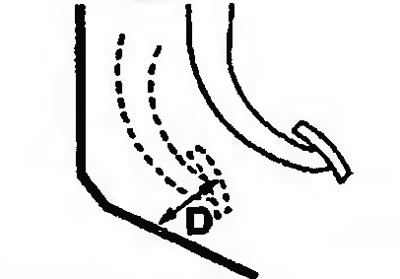

Ориз. 11.4. Проверка на разстоянието D между педала на съединителя и пода при натиснат педал на съединителя
