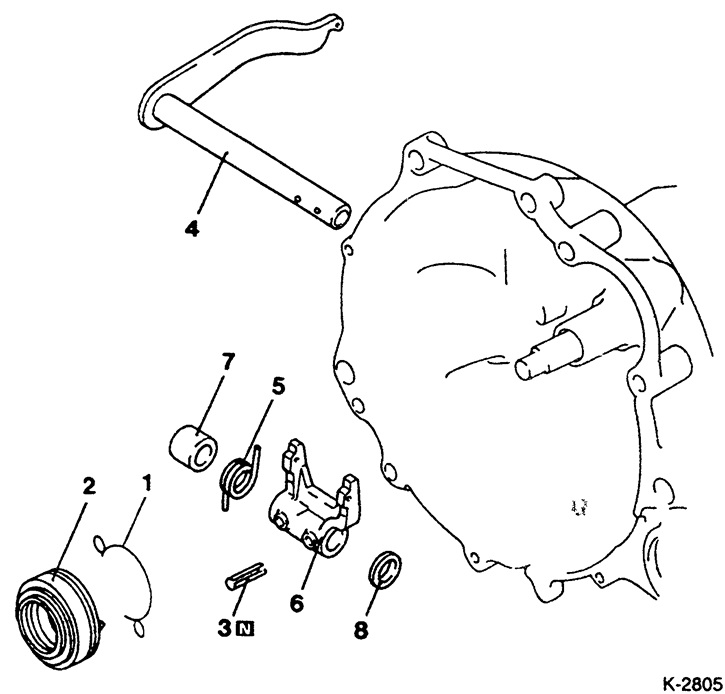

1 - Задържаща пружина
2 - Освобождаващ лагер
3 - Пружинен щифт
4 - Лост за освобождаване
5 - Възвратна пружина
6 - Стиснете вилица
7 - Уплътнение "A"
8 - Уплътнение "B"
Премахване
Свалете скоростната кутия, виж клауза 12.1.
Издърпайте назад задържащата пружина и отстранете освобождаващия лагер.
Преглед

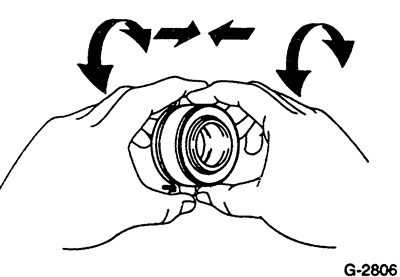

Стиснете и едновременно с това завъртете освобождаващия лагер. Ако лагерът се върти неравномерно, сменете го.
Внимание: Лагерът съдържа дълготрайна смазка и не трябва да се почиства или смазва.
Ако има прекомерно износване на контактните точки с освобождаващата вилка, сменете лагера.
Монтиране

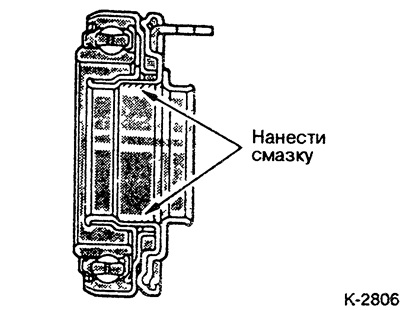

Напълнете жлеба под освобождаващия лагер с MoS ₂ грес. В сервизите за тази цел се използва оригинална смазка MITSUBISHI No. ЕТ 0101011.

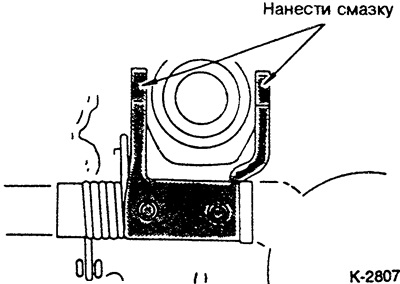

₂ грес върху контактните повърхности на освобождаващата вилка. В сервизите за това се използва смазка MITSUBISHI № ET 0101011.
Поставете освобождаващия лагер и го закрепете със задържащата пружина.
Монтирайте скоростната кутия, виж клауза 12.1.
