Спидометр
Спидометр показывает скорость автомобиля в километрах в час (км/ч)
Примечание. При отсоединении и подсоединении проводов от клемм аккумуляторной батареи стрелка спидометра сначала автоматически отклоняется вправо и затем возвращается в исходное положение. Данное явление не является неисправностью.
Одометр (счетчик пройденного пути)/ счетчик суточного npo6eга

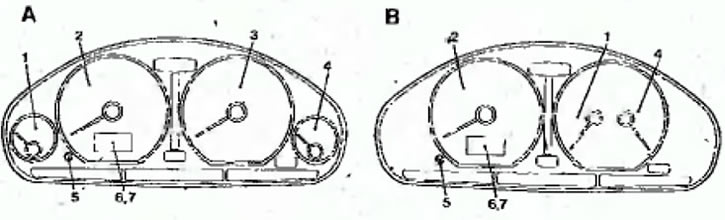

Контрольно-измерительные приборы: А - автомобили с тахометром; В - автомобили баз тахометра; 1 - указатель уровня топлива; 2- спидометр; 3 - тахометр; 4- указатель температуры охлаждающей жидкости; 5 - кнопка сброса (обнуления) показаний счетчика суточного пробега; 6 - счетчик суточного пробега; 7- счетчик пройденного пути

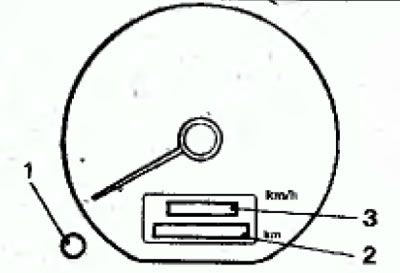

Показания одометра (счётчика пройденного пути) можно увидеть в нижней части спидометра 2 на жидкокристаллическом дисплее, когда ключ в выключателе зажигания находится в положении ON (ВКЛ).

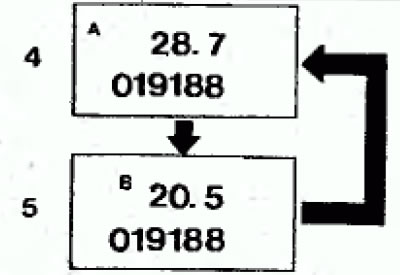

В верхнем окошке дисплея 3 отображаются показания счетчиков суточного пробега А и В в соответствующей последовательности, а также пробег перед последним выключением зажигания. При легком нажатии (менее чем на 1 секунду) на кнопку 1 сброса (обнуления) показаний счетчика суточного пробега меняются режимы верхнего дисплея (счётчики суточного пробега А и В), как показано на рисунке.
Счетчик пройденного пути
Счетчик показывает общее расстояние, пройденное автомобилем.
Счетчик суточного пробега
Дисплей счетчика суточного пробега работает в двух режимах. Счетчик суточного пробега показывает расстояние, пройденное за отдельную поездку или за определенный период времени.
Для сброса показаний счетчика нажмите кнопку сброса (обнуления) и удерживайте её нажатой более 1 секунды. Обнулится только то показание, которое в данный момент высвечивается на дисплее.

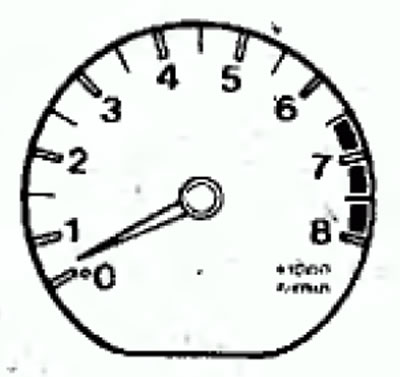

Тахометр*
Тахометр показывает частоту вращения коленчатого вала двигателя в оборотах в минуту (мин 1 х 1000). Тахометр может помочь Вам достигнуть белее экономичного режима вождения, а также предупреждает о том, что частота вращения коленчатого вала двигателя превышает максимально допустимое значение.
Предупреждение. Во время движения следите за показаниями тахометра. Его стрелка, показывающая частоту вращения коленчатого вала, не должна входить в зону красного цвета (зона превышения максимально допустимой частоты вращения).
Указатель уровня топлива
Данный указатель показывает уровень топлива в топливном баке независимо от положения ключа в выключателе зажигания.

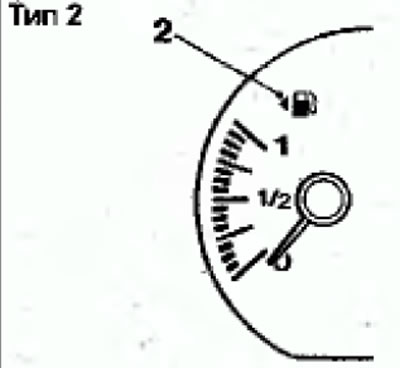

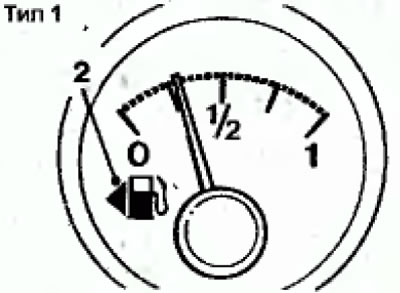

1- Полный бак; 0 - Пустой бак
1- Полный бак; 0 -Пустой бак
Предупреждение. Нельзя начинать движение, если уровень топлива ниже допустимого; если топливо будет полностью израсходовано, это может привести к повреждению трехкомпонентного каталитического нейтрализатора.
Примечание
- (1) Стрелка 2 показывает, что заливная горловина топливного бака находится на левой стороне автомобиля.
- (2) Сразу после дозаправки необходимо выждать некоторое время до тех пор, пока после поворота ключа зажигания не будет показан правильный уровень топлива.

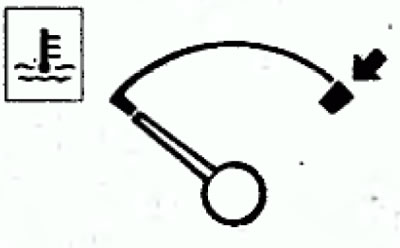

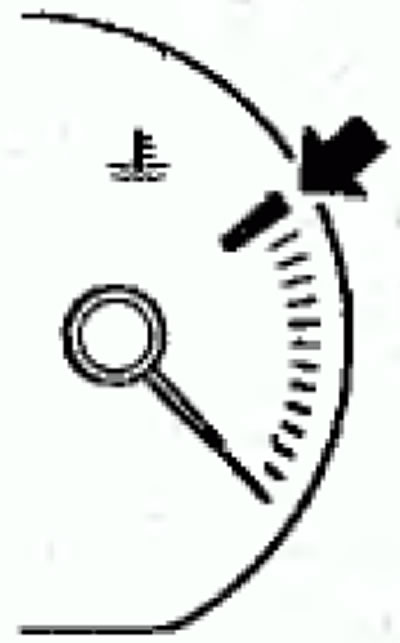

Указатель температуры охлаждающей жидкости
Индикаторные и контрольные лампы

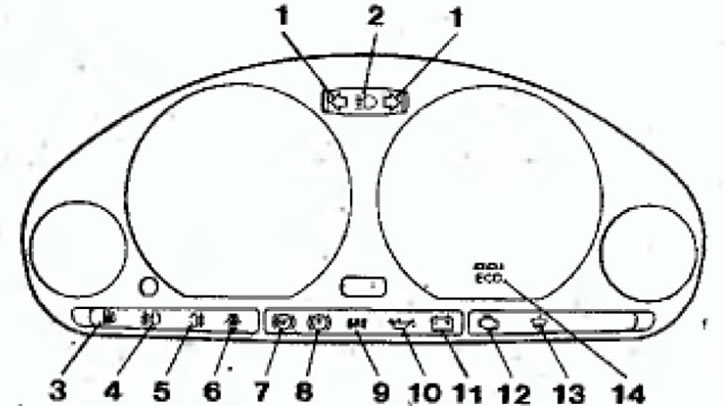

1. Индикаторные лампы указателей поворота; индикаторные лампы включения аварийной сигнализации; 2. Контрольная лампа включения дальнего снега фар; 3. Контрольная лампа резерва топлива; 4. Контрольная лампа включения передних противотуманных фар; 5. Контрольная лампа включения заднего противотуманного света; 6. Контрольная лампа сигнализации на незакрытой двери; 7. Контрольная лампа индикации неисправности антиблокировочной системы тормозов (ABS); 8. Контрольная лампа тормозной системы; 9. Контрольная лампа индикации неисправности дополнительной системы пассивной безопасности SRS (системы надувных подушек безопасности); 10. Контрольная лампа давления моторного масла; 11. Контрольная лампа разряда аккумуляторной батареи; 12. Контрольная лампа индикации неисправности двигателя; 13. Контрольная лампа индикации низкого уровня жидкости в бачке омывателя ветрового стекла
Данный указатель показывает температуру охлаждающей жидкости в системе охлаждения двигателя, когда ключ зажигания находится в положении ОN (ВКЛ).
Если стрелка указателя во время работы двигателя вошла в зону шкалы красного цвета, это, возможно, свидетельствует о перегреве двигателя. Немедленно остановите автомобиль в безопасном месте и устраните причину перегрева. Во время поездки следите за тем, чтобы температура охлаждающей жидкости оставалась в пределах нормы.
Индикаторные и контрольные лампы
Индикаторные и контрольные лампы расположены в комбинации приборов.
Индикаторные лампы указателей поворота — зеленого цвета
Эти лампы мигают одновременно с работающими указателями поворотов
Примечание. Слишком частое мигание ламп указывает на ненадежное соединение в цели указателей поворота или перегорание лампы указателя поворота.
Индикаторные лампы включения аварийной световой сигнализации - зеленого цвета
При нажатии на выключатель аварийной световой сигнализации начинают мигать все указатели поворота.
Контрольная лампа включения дальнего света фар - синего цвета
Контрольная пакта горит, когда включен дальний свет фар.
Контрольная лампа резерва топлива - желтого цвета
Эта лампа загорается, когда уровень топлива в топливном баке достигает минимально допустимого резервного значения (приблизительно 9 л). Если лампа горит, это свидетельствует о необходимости дозаправки топливом.
Предупреждение. На автомобилях с каталитическим нейтрализатором нельзя допускать, чтобы уровень топлива оказался ниже минимально допустимого. Если топливо будет полностью израсходовано, то это может привести к повреждению трехкомпонентного каталитического нейтрализатора.
Контрольная лампа индикации включения передних противотуманных фар - зеленого цвета
Лампа горит, когда включены передние противотуманные фары.
Контрольная лампа индикации включения заднего противотуманного света - желтого цвета
Лампа горит, когда включен задний противотуманный свет.
Контрольная лампа сигнализации о незакрытой двери - красного цвета
Лампа горит когда не закрыта, либо неплотно закрыта какая-либо из боковых дверей, либо задняя (пятая) дверь
Контрольная лампа тормозной системы - красного цвета
Когда ключ в выключателе зажигания находится в положении ON (Вкл), данная лампа загорается в следующих случаях:
- (1) Затянут стояночный тормоз;
- (2) Уровень тормозной жидкости в бачке гидравлической системе тормозов опускается ниже минимально допустимого.
В ниже перечисленных ситуациях при резком торможении существует опасность снижения эффективности работы тормозной системы или потери автомобилем курсовой устойчивости. Поэтому не ведите автомобиль на высокой скорости и избегайте резких торможений. Более того, Вы должны остановить автомобиль в безопасном месте и связаться с ближайшим официальным дилером Mitsubishi.
- контрольная лампа тормозной системы не загорается, когда Вы подняли рычаг стояночного тормоза, или не гаснет; когда Вы сняли автомобиль со стояночного тормоза;
- контрольная пампа тормозной системы горит все время движения автомобиля.
Если тормозная система не работает или ее эффективность снизилась, то Вы должны остановить автомобиль следующим образом:
- нажмите на педаль тормоза с большим, чем обычно, усилием;
- если работает (ножной) тормоз не действует, то, чтобы остановить автомобиль, снижайте скорость автомобиля путем торможения двигателем и медленно потяните рычаг стояночного тормоза вверх. При этом нажмите на педаль тормоза для включения стоп-сигналов, чтобы предупредить о торможении водителей, едущих сзади.
Контрольная лампа разряда аккумуляторной батареи - красного цвета
Лампа загорается, когда ключ в выключателе зажигания находится в положении ON (Вкл) и гаснет после пуска двигателя.
Предупреждение. Если контрольная лампа продолжает гореть после пуска двигателя, в системе зарядки имеется неисправность. В этом случае немедленно остановите автомобиль в безопасном месте и свяжитесь с ближайшим официальным дилером Mitsubishi.
Контрольная лампа индикации неисправности двигателя - желтого цвета
Эта лампа является частью бортовой системы самодиагностики, которая отслеживает неисправности и контролирует системы управления двигателем, автоматической коробкой передач и систему снижения токсичности отработавших газов. Если система самодиагностики обнаруживает неисправность в одной из вышеупомянутых систем, то контрольная пампа индикации неисправности двигателя загорается или мигает. Хотя обычно при горящей контрольной лампе автомобиль может продолжать движение и не требует буксировки, Вам необходимо, как можно скорее, обратиться к официальному дилеру Mitsubishi для проверки автомобиля. Данная лампа загорается также в том случае, когда ключ зажигания поворачивается в положение ON (Bкл), а затем через несколько секунд она должна погаснуть. Если этого не произойдет, то предоставьте автомобиль для проверки официальному дилеру Mitsubishi.
Предупреждения
- (1) Продолжительная езда при горящей контрольной лампе индикации неисправности двигателя может усугубить повреждения системы снижения токсичности отработавших газов. Это также может повлиять на расход топлива и управляемость автомобилем.
- (2) Если эта контрольная лампа не загорается при повороте ключа зажигания в положение ON (Вкл), то предоставьте Ваш автомобиль для проверки официальному дилеру Mitsubishi.
Коды неисправностей, возникшие в ходе эксплуатации автомобиля (особенно относящиеся к системе снижения токсичности отработавших газов), хранятся в памяти электронного блока управления двигателя, который обслуживает систему самодиагностики. Эти данные буду стерты из электронно памяти блока при отключении проводов от клемм аккумуляторной батареи, что сильно затруднит быструю диагностику неисправностей автомобиля. Не отсоединяйте провода от клемм аккумуляторной батареи, если загорится контрольная лампа индикации неисправности двигателя.
Контрольная лампа индикации низкого уровня жидкости в бачке омывателя ветрового стекла - желтого цвета
Данная лампа загорается, когда уровень омывающем жидкости в бачке омывателя опускается до минимально допустимого, соответствующего приблизительно 0,8 л. Если загорелась эта контрольная лампа, то при первой возможности залейте омывающую жидкость в бачок омывателя.
Контрольная лампа давления масла (в двигателе) - красного цвета
Данная лампа загорается при повороте ключа в выключателе зажигания в положение ОN (Вкл) и гаснет после пуска двигателя. Если эта лампа загорается при работающем двигателе, это означает, что давление масла в двигателе ниже минимально допустимой величины. В этом случае немедленно заглушите двигатель и свяжитесь с ближайшим официальным дилером Mitsubishi.
Предупреждения
- (1) Если данная лампа горит при нормальном уровне масла в двигателе, то обратитесь к ближайшему официальному дилеру Mitsubishi для проверки автомобиля.
- (2) Езда при низком уровне масла в двигателе или при горящей контрольной лампе давления масла может привести к выходу из строя двигателя (образование задиров, заклинивание и т.п.).
