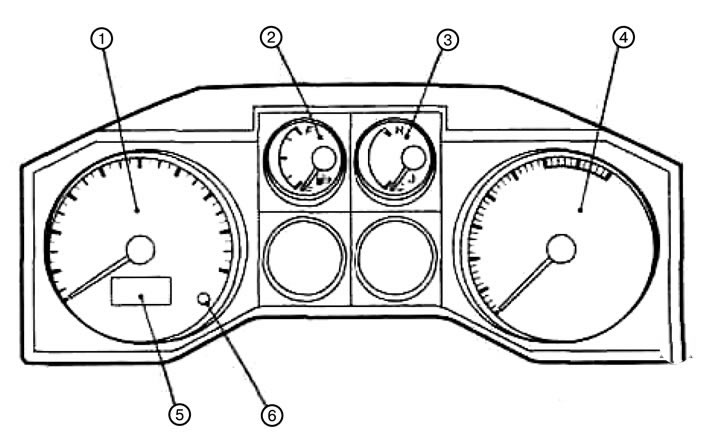

1. Brzinomjer. 2. Pokazivač goriva. 3. Mjerač temperature rashladne tekućine. 4. Tahometar. 5. Brojač kilometara/mjerač putovanja. 6. Tipka za resetiranje brojača putovanja.
Brzinomjer

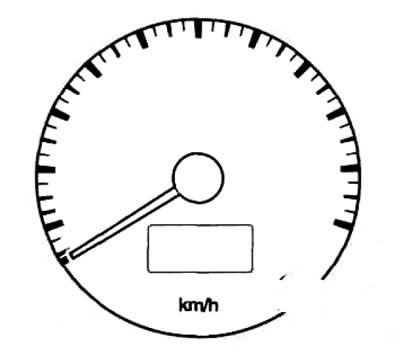

Očitavanja kilometara na sat
Ovaj brzinomjer pokazuje brzinu automobila u kilometrima na sat (km/h, km/h).

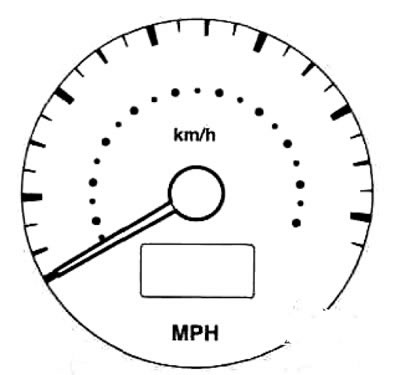

Očitavanja kilometara na sat i milja na sat
Ovaj brzinomjer pokazuje brzinu automobila u miljama na sat (milje/sat, mph) i kilometara na sat (km/h, km/h).
Tahometar
Tahometar pokazuje brzinu radilice motora (o/min). Tahometar vam omogućuje odabir ekonomičnijeg načina vožnje i upozorava vas kada brzina motora dosegne prekomjernu razinu.

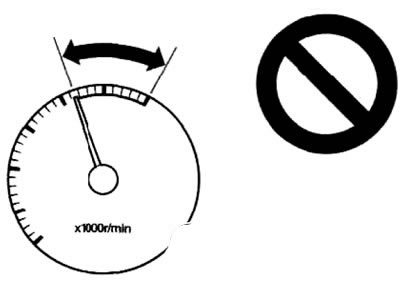

Oprez: Tijekom vožnje ne dopustite da igla tahometra uđe u crveno područje (previsoka brzina motora).

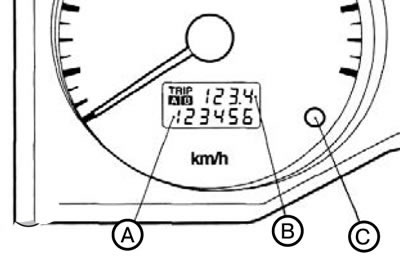

Brojač kilometara/putnih kilometara
A. Brojač kilometara. B. Mjerač putovanja. C. Gumb za resetiranje.
Kada se ključ za paljenje okrene u položaj ON, uključuju se brojač kilometara i brojač putovanja.
Brojač kilometara
Brojač kilometara prikazuje ukupnu kilometražu vozila.
Brojač dnevnih kilometara

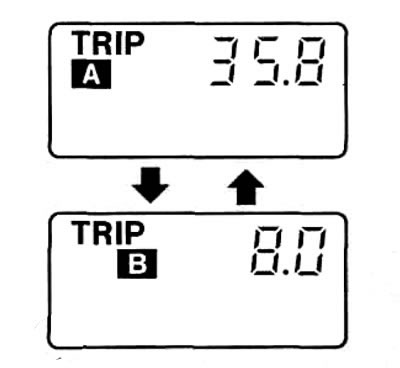

Mjerač puta prikazuje prijeđenu udaljenost tijekom jednog putovanja ili tijekom određenog vremenskog razdoblja. Uređaj može prikazati dva očitanja brojača: TRIP (A) i (B).
Očitavanje TRIP (A) može se koristiti za mjerenje prijeđene udaljenosti od početka trenutnog putovanja.
Istovremeno, vrijednost TRIP (B) može se koristiti za mjerenje kilometraže od nekog međutrenutka. U svakom kratkoročnom (manje od 1 sekunde) pritiskom na gumb za resetiranje (C), očitanja dnevnog brojača kilometara prebacuju se između putovanja (A) i (B).
Resetiranje brojača putovanja
Za resetiranje brojača, pritisnite tipku za resetiranje (0) dulje od 1 sekunde. Resetira se samo trenutno prikazana vrijednost; na primjer, ako je prikazana vrijednost (A), resetira se samo ona.
Bilješka.
- Maksimalna prikazana vrijednost za putovanja (A) i (B) je 999,9 km (ili milja).
- Ako je terminal akumulatora dulje vrijeme odspojen, memorija brojača kilometara (A) i (B) se briše i na zaslonu se prikazuje "O".

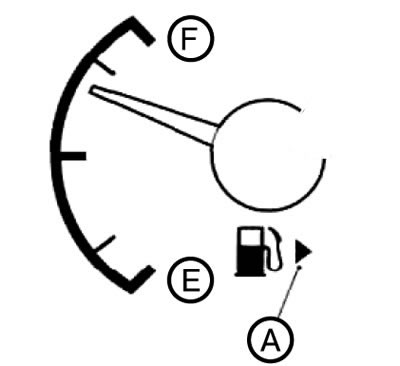

Pokazivač razine goriva
F. Pun spremnik. E. Prazan spremnik.
Kada je paljenje uključeno, pokazivač goriva pokazuje količinu goriva u spremniku.
Upozorenje: Ne preporučuje se vožnja automobila s benzinskim motorom s vrlo malo goriva u spremniku; potpuno iscrpljivanje goriva može oštetiti katalizator.
Napomena: Kada dizelsko vozilo ostane bez goriva, ponekad može biti teško pokrenuti motor nakon točenja goriva. To se događa zbog ulaska zraka u sustav goriva. Stoga je potrebno ukloniti zrak iz sustava.
Pokazatelj položaja čepa za gorivo
Pokazivač položaja čepa za gorivo (A) pokazuje da se čep za gorivo nalazi na desnoj strani vozila.

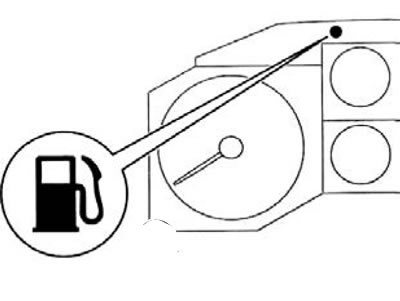

Lampica upozorenja za nisku razinu goriva
Ova lampica svijetli kada je razina goriva u spremniku niska.
Lampica upozorenja se pali kada je preostala razina goriva:
- Verzije s 3 vrata: približno 10 l;
- Verzije s 5 vrata: približno 13 l.
Trebali biste što prije natočiti gorivo.
Napomena: Ova lampica se može lažno upaliti na usponima ili zavojima zbog kretanja goriva u spremniku.

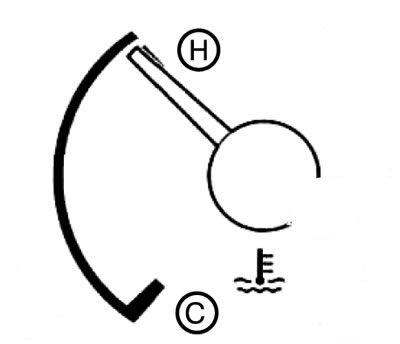

Mjerač temperature rashladne tekućine
(Članak je preuzet s web stranice: MitsubishiMan.ru)
Ovaj uređaj prikazuje temperaturu tekućine u sustavu hlađenja motora kada je paljenje uključeno.
Oprez: Ako kazaljka uđe u H zonu dok motor radi, to ukazuje na moguće pregrijavanje motora. Odmah zaustavite vozilo na sigurnom mjestu i poduzmite potrebne mjere. Tijekom vožnje potrebno je osigurati da je temperatura motora unutar normalnih granica.
