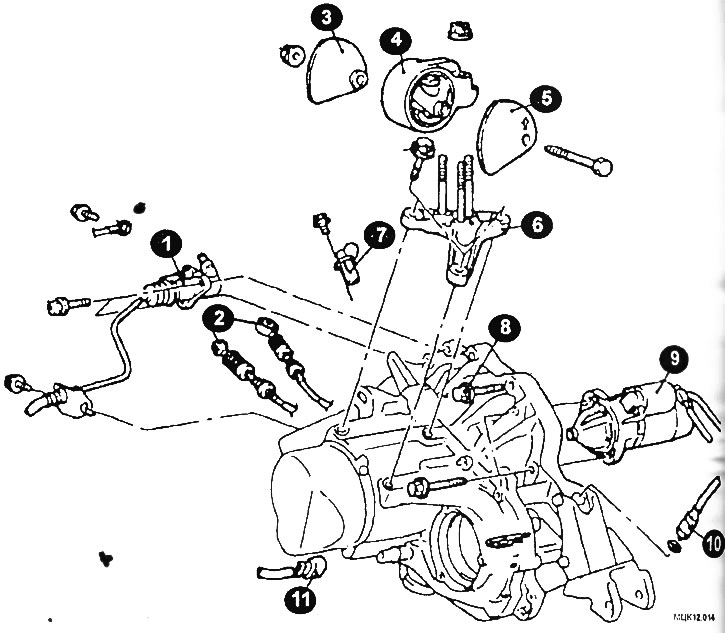

Монтажа мењача касне године
1 - радни цилиндар квачила; 2 - контролни каблови; 3, 5 - прирубница за закључавање; 4 - потпорни носач; 6 - доњи носач; 7 - сензор положаја радилице; 8 - вијци за причвршћивање мењача; 9 - стартер; 10 - кабл брзиномера; 11 - полуга прекидача светла за вожњу уназад.
Повлачење
Испустите уље из мењача.
Уклоните доњи заштитни поклопац, склоп филтера за ваздух.
Уклоните батерију и њено лежиште.
Уклоните склоп полуге мењача, ваздушну цев накнадног хладњака (не сви модели).
Уклоните клин, одвојите кабл погона брзиномера из мењача и уклоните О-прстен.
Одвојите електрични конектор прекидача светла за вожњу уназад.
Искључите кабл за контролу преноса.
Након што сте одврнули вијак, одвојите жицу тежине.
Након што одврнете вијак, уклоните сензор положаја радилице мотора.
Након што одврнете завртње, уклоните стартер заједно са жицама које су причвршћене за њега и причврстите га унутар моторног простора.
Уклони (прекинути везу) радни цилиндар квачила.
Одврните горње спојне завртње мењача.
Пажљиво подигните мењач хидрауличном дизалицом, затим одврните матицу, уклоните вијак, уклоните прирубнице за причвршћивање мењача и одвојите мењач и носач мењача.
Поставите лифт на возило да бисте истоварили мотор.
Одврните вијке за причвршћивање доњег носача носача преноса.
Подигните ауто на лифт.
Одврните матице и одвојите промаје стабилизатора стабилности попречног пресека.
Уклоните држач кочионог црева.

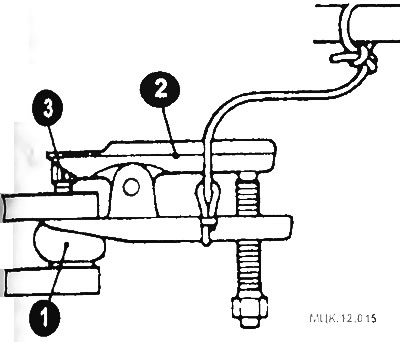

Отпустите матицу (3) монтажа клина кугличног зглоба (1) и одвојите крај вучне шипке од зглоба управљача помоћу извлакача (2), а затим коначно отпустите матицу.
Отпустите матицу кугличног вијка доње командне руке и одвојите доњу командну руку од зглоба управљача помоћу извлакача.
Након што одврнете матице, уклоните шипку против превртања.
Након што одврнете завртње, уклоните уздужну греду у скупу.
Одвојите погонску осовину заједно са главчином и зглобом управљача.
Окачите уклоњену погонску осовину унутар лука точка помоћу жице на каросерију аутомобила.
Након уклањања заптивача, избијте разделну иглу.
Одвојите погонску осовину заједно са главчином и зглобом управљача.
Окачите уклоњену погонску осовину унутар лука точка са жицом на каросерију.

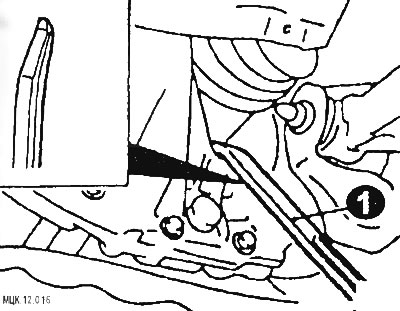

Да бисте одвојили погонско вратило, уметните шипку за држање (1) између кућишта мењача и погонског вратила точка као што је приказано на слици.
Окачите уклоњене погонске осовине на каросерију аутомобила помоћу жице.
Покријте мењач крпом како бисте спречили да стране честице и предмети уђу у мењач.
Подигните мењач помоћу дизалице и уклоните потпорни држач мењача.
Након што одврнете завртње, уклоните завртње за причвршћивање носача.
Након одвртања матице, одвојите издувну цев.
Након што одврнете завртње, уклоните задњи носач.
Након што одврнете завртње, уклоните држач за монтажу мењача.
Одврните доње спојне завртње мењача и уклоните мењач.
Инсталација
Инсталација се врши обрнутим редоследом, узимајући у обзир следеће:

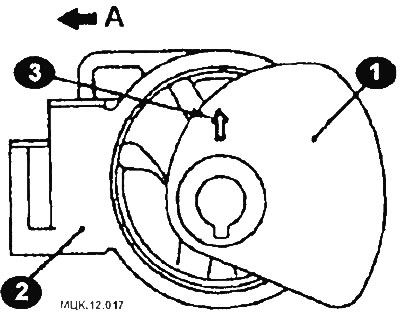

Инсталирајте граничник носача кутије (2) зупчаник тако да стрелица (3) на прирубници (1) усмерено у правцу приказаном на слици.

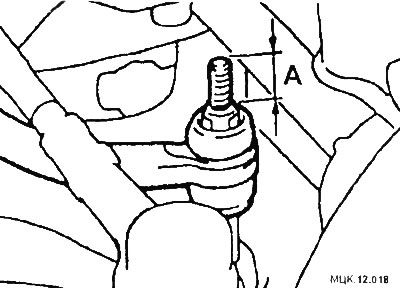

Затегните самоблокирајућу матицу тако да вијак за монтажу стабилизатора вири 22 мм изнад матице (величина А).
