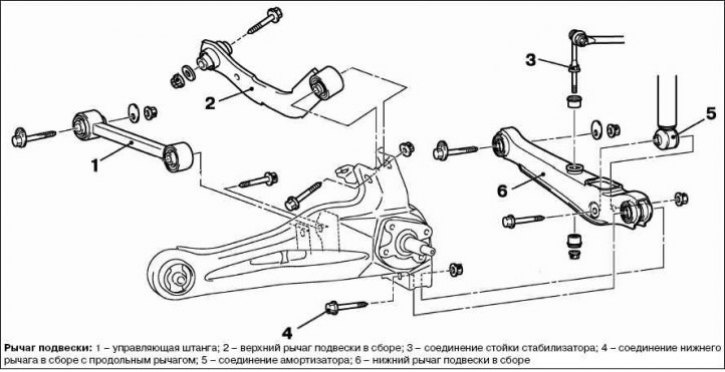

Montaż zespołu górnego wahacza/drążka sterującego (Mitsubishi Outlander 1)

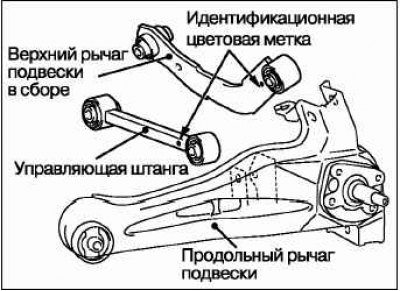

Zamontuj zespół górnego wahacza/drążek sterujący, jak pokazano na ilustracji, z kolorowymi znakami skierowanymi w stronę wahacza wleczonego.

Badanie

Sprawdź stan tulei pod kątem zużycia lub uszkodzenia.

Sprawdź stan drążka sterującego, wahaczy górnych i dolnych pod kątem zagięć lub uszkodzeń.

Sprawdź stan wszystkich śrub mocujących (stan gwintu i wygięcie).

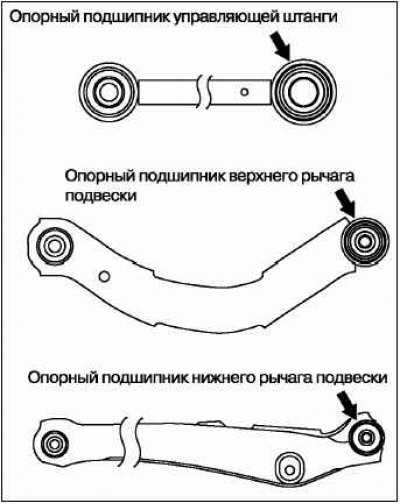

Sprawdzenie momentu obrotowego drążka sterującego/wahacza górnego/wahacza dolnego w łożysku podporowym



Sprawdź stan każdego łożyska oporowego w następujący sposób.



Włóż śrubę mocującą w otwór łożyska podporowego. Po przeciwnej stronie załóż podkładkę i przykręć nakrętkę mocującą.

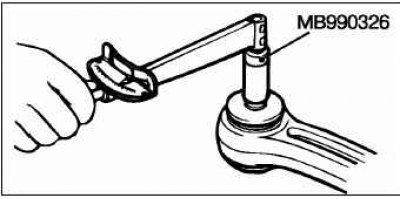

Obróć kilka razy tuleję łożyska wewnętrznego, a następnie za pomocą specjalnego narzędzia (МВ990326) zmierz początkowy moment obrotu tulei łożyska podporowego.

Wartość nominalna: 0,5–3,0 Nm.

Jeżeli zmierzona wartość przekracza wartość nominalną, wymienić drążek sterujący lub górny wahacz lub dolne łożysko wspornika wahacza.

Jeżeli zmierzona wartość jest mniejsza niż wartość nominalna, sprawdzić, czy łożysko oporowe obraca się swobodnie, bez znacznych luzów.

Jeśli nie ma znacznego luzu i obroty są płynne, łożysko podporowe można wykorzystać ponownie.

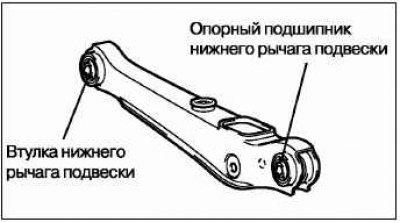

Wymiana tulei i łożyska oporowego wahacza dolnego

Wymień tuleję dolnego wahacza i łożysko oporowe, wykonując poniższe czynności.

Wymiana tulei dolnego wahacza

Uwaga! Ponieważ średnica zewnętrzna tulei jest różna na różnych końcach, należy uważać, aby nie pomylić kierunku montażu tulei.

[Tekst artykułu pochodzi ze strony internetowej: mitsubishiman.ru]

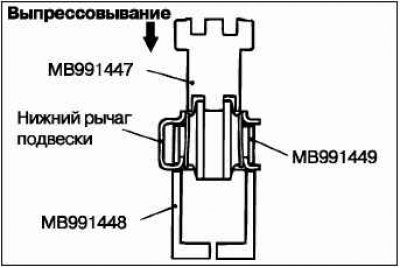

Aby wcisnąć/wysunąć tuleję, użyj poniższego specjalnego narzędzia.

• МВ991447: urządzenie do demontażu/montażu tulei.
• МВ991448 podstawa do demontażu/montażu tulei.
• МВ991449: wspornik do demontażu/montażu tulei.

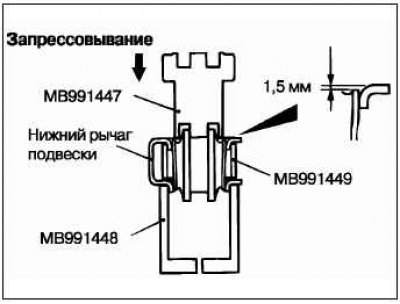

Po wciśnięciu tulei odległość pomiędzy krawędziami zewnętrznej tulei tulei a dolnym ramieniem powinna wynosić 1,5 mm (patrz rysunek).

Wymiana łożyska oporowego dolnego wahacza

Aby wcisnąć/wysunąć tuleję, użyj poniższego specjalnego narzędzia.

• МВ990957: Urządzenie do demontażu/montażu tulei dolnego wahacza.
• MV990969: Przewodnik.
• MV990971: Podstawa.
• МВ990996: Trzpień do tulei wahacza dolnego.

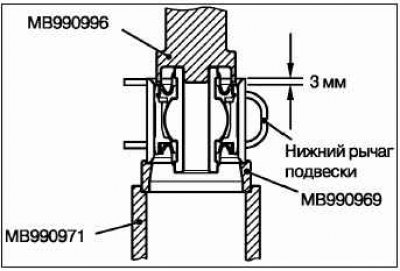

Po wciśnięciu tulei odległość pomiędzy krawędziami zewnętrznej tulei tulei a dolnym ramieniem powinna wynosić 3,0 mm (patrz rysunek).
