Садржај: Уклањање и уградња ⤓ Испитивање ⤓ Замена сензора нивоа горива ⤓ Замена пумпе за гориво ⤓ Демонтажа и монтажа пумпе за гориво ⤓
Уклањање и уградња
Пре него што почнете да уклањате делове, извршите следеће радње:
- а) Испустите гориво из резервоара.
- б) Отпустите преостали притисак из водова за гориво високог притиска.
- ц) Уклоните централну цев издувног система.
- г) (Модели 4WD) Уклоните погонско вратило.
Уклањање делова се врши редоследом бројева назначених на сликама "Уклањање резервоара за гориво" и "Уклањање грла за пуњење резервоара за гориво".

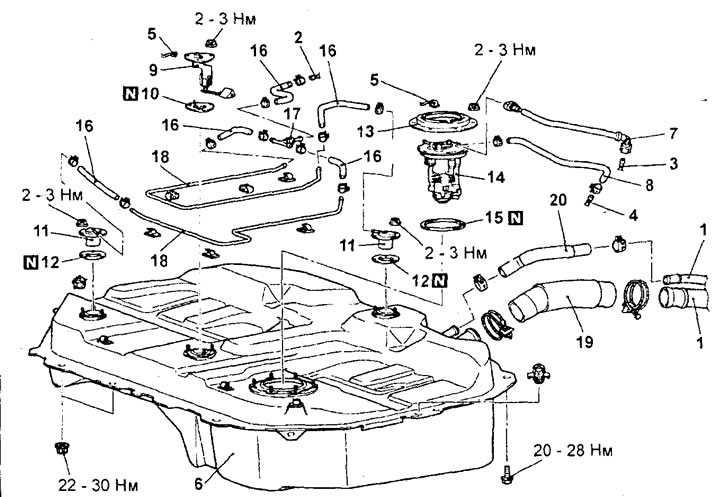

Уклањање резервоара за гориво (осим код модела 4WD са мотором 4G15). 1 - прикључак одводне цеви и грла за пуњење резервоара за гориво, 2 - прикључак цеви система за рекуперацију паре горива, 3 - прикључак цеви за гориво, 4 - прикључак цеви за повратак горива (одвојите кабл леве паркирне кочнице стезаљка, стезаљка кабелског свежња сензора брзине задњег десног точка и конектор кабла сензора), 5 - конектор снопа каблова, 6 - резервоар за гориво састављено, 7 - црево за гориво, 8 - повратно црево за гориво, 9 - сензор нивоа горива, 10 - заптивка, 11 - вентил за затварање горива, 12 - заптивка, 13 - поклопац, 14 - склоп пумпе за гориво, 15 - заптивка, 16 - црево система за рекуперацију испарења горива, 17 - неповратни вентил, 18 - цев система за рекуперацију испарења горива, 19 - црево за пуњење резервоара за гориво, 20 - одводно црево.

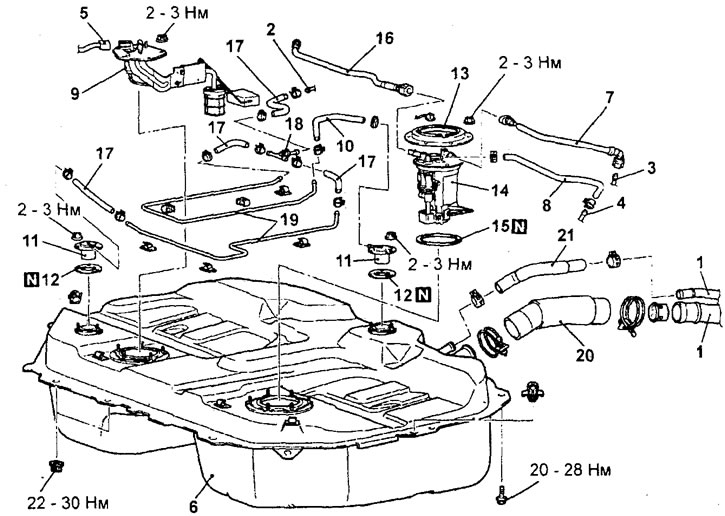

Уклањање резервоара за гориво (модели 4WD са мотором 4G15). 1 - прикључак одводне цеви и грла за пуњење резервоара за гориво, 2 - прикључак цеви система за рекуперацију паре горива, 3 - прикључак цеви за гориво високог притиска, 4 - прикључак цеви за повратак горива (одвојите леви паркинг стезаљка кочионог кабла, задњи десни фреквентни сноп сензора ожичења стезаљка ротације точка и конектор кабла сензора), 5 - конектор снопа каблова, 6 - склоп резервоара за гориво, 7 - црево за гориво високог притиска, 8 - црево за поврат горива, 9 - сензор нивоа горива, 10 - црево система за рекуперацију испарења горива, 11 - вентил за затварање горива, 12 - заптивка, 13 - поклопац, 14 - гориво пумпа састављена, 15 - заптивка, 16 - црево за довод горива, 17 - црево система за рекуперацију испарења горива, 18 - неповратни вентил, 19 - цев система за рекуперацију паре горива, 20 - црево за пуњење резервоара за гориво, 21 - црево за одвод.

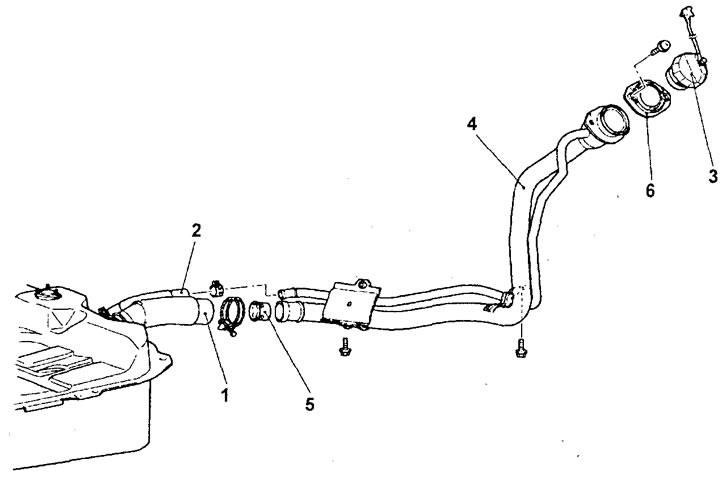

Уклањање грла за пуњење резервоара за гориво.1 - прикључак црева за пуњење горива, 2 - прикључак црева за одвод, 3 - поклопац резервоара за гориво, 4 - грло за пуњење горива, 5 - вентил за пуњење горива, 6 - заптивка.
Приликом уклањања делова обратите пажњу на следеће радње.
1. (Модели 4WD) Уклањање склопа резервоара за гориво.
а) Одвојите прирубницу главног погонског зупчаника диференцијала од осовине пропелера, а такође одврните завртње носача диференцијала.

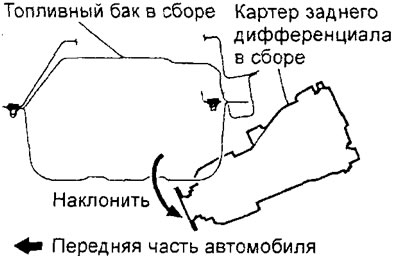

б) Уклоните завртње који причвршћују потпорни држач кућишта задњег диференцијала и нагните задње кућиште диференцијала као што је приказано на слици.

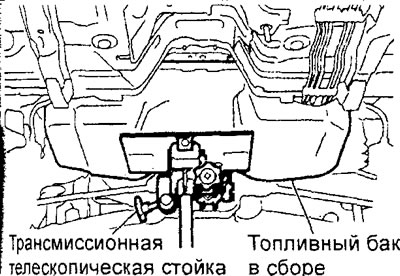

ц) Подржите резервоар за гориво помоћу телескопског постоља мењача и одврните завртње и навртке који причвршћују резервоар за гориво.
Пажња: Приликом обављања ове операције, немојте одвајати телескопско постоље мењача од резервоара за гориво.

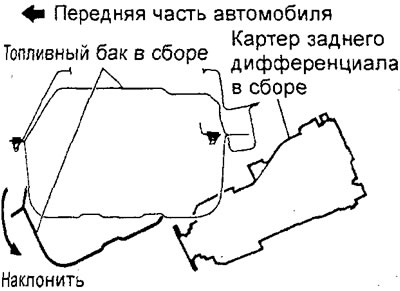

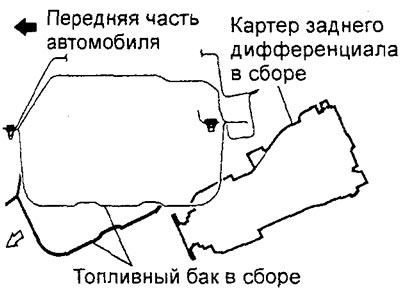

д) Нагните резервоар за гориво као што је приказано на слици и одвојите све конекторе из резервоара за гориво.
е) Уклоните склоп резервоара за гориво у правцу који показује стрелица на слици.
Опрез: Када скидате резервоар за гориво, немојте га ударати о кућиште задњег диференцијала.
2. Уклањање склопа пумпе за гориво и склопа сензора нивоа горива.
Опрез: Приликом уклањања склопа пумпе за гориво и склопа сензора нивоа горива из резервоара за гориво, пазите да их не оштетите.
2. (Модели 2WD) Одспајање конектора кабелског свежња резервоара за гориво.
Спустите резервоар за гориво на пола, а затим одвојите конектор кабелског свежња.
Инсталација се врши обрнутим редоследом од уклањања.
Приликом уградње делова, обратите пажњу на рад уградње црева за гориво високог притиска и црева за довод горива (само модели 4WD са мотором 4G15).

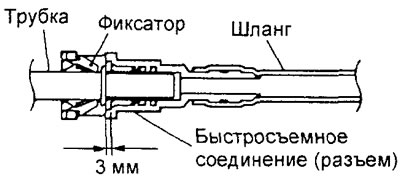

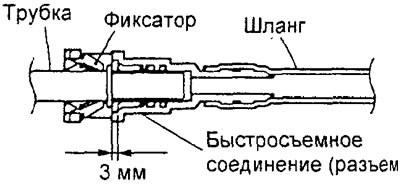

Да бисте повезали црево за гориво, гурните конектор црева на цев док бравица конектора не ухвати избочење цеви. Затим лагано повуците конектор у правцу одвајања да бисте били сигурни да је веза сигурна. Проверите да отвор на споју не прелази 3 мм.
Након завршетка инсталације делова, извршите следеће операције:
- а) (Модели 4WD) Инсталирајте погонско вратило.
- б) Инсталирајте централну цев издувног система.
- ц) Напуните резервоар горивом.
- д) Проверите заптивеност прикључака довода горива.
Испитивање
1. Проверите стање поклопца резервоара за гориво.
2. Проверите црева и цеви за гориво да ли постоје пукотине, кривине, деформације, абразије или блокаде. Ако постоје знаци зачепљења или контаминације цеви за гориво које се налазе испод пода аутомобила, потребно је уклонити одговарајући део цеви и издувати га компримованим ваздухом.
Пажња: приликом замене цеви постављати само челичне цеви високе чврстоће, јер бакарне и алуминијумске цеви нису у стању да издрже висок притисак и вибрације које настају током рада возила.
3. Провера вентила за затварање горива (на резервоару за гориво).
Напомена: вентил за затварање горива је инсталиран како би се спречило цурење горива из резервоара у случају незгоде (превртања возила) у цев за испуштање паре горива.
а) Одвојите црево система за емисију испаравања и уклоните вентил за затварање горива из резервоара за гориво.

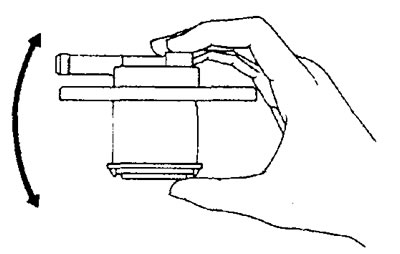

б) Сматра се да је вентил у добром стању ако се, када се вентил лагано протресе горе-доле, чује звук пловка који се креће унутра (куцање).

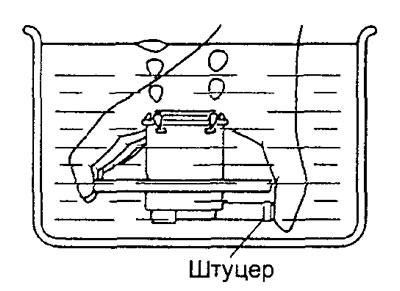

ц) Окрените и полако уроните вентил за затварање горива у посуду са водом, затварајући спојницу вентила прстом, као што је приказано на слици.
д) Проверите да се не појављују мехурићи ваздуха да је ваздух уклоњен из вентила, а затим полако уклоните вентил из посуде.

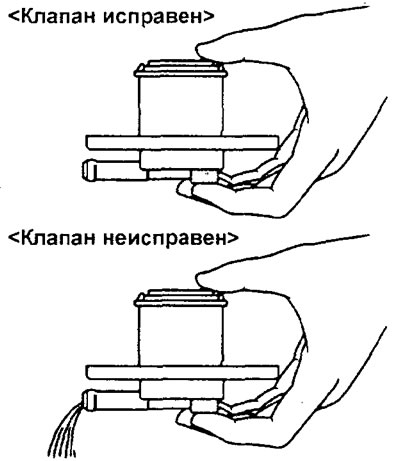

е) Сматра се да је вентил у добром стању ако након отварања прикључка нема цурења воде из вентила. Ако вода цури кроз прикључак, вентил се сматра неисправним. Ако се открију кварови, замените: вентил за затварање горива.
4. Провера резервоара за гориво.
а) Проверите да ли резервоар за гориво има деформација, корозије или пукотина.
б) Проверите да ли у резервоару за гориво има прашине или страних честица.
Напомена: Ако унутрашњост резервоара за гориво треба да се очисти, користите керозин, трихлоретилен или неутрални детерџент.
ц) Проверите филтер горива пумпе у резервоару да ли је оштећен или зачепљен.
Замена сензора нивоа горива
Напомена: на моделима 4WD са мотором 4G15 сензор нивоа горива је додатни (главни се налази на пумпи за гориво).
1. Уклоните јастук задњег седишта.

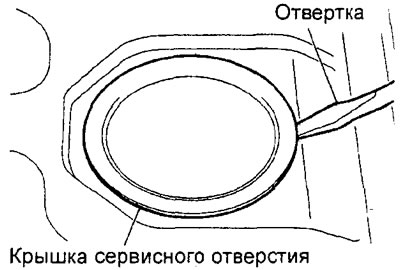

2. Уклоните поклопац сервисног порта помоћу равног одвијача (или сличног алата) као што је приказано на слици.

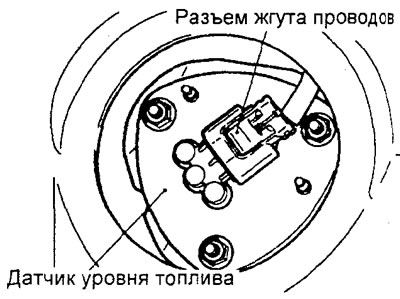

3. (Осим модела 4WD са мотором 4G 15) Одвојите конектор кабелског свежња.

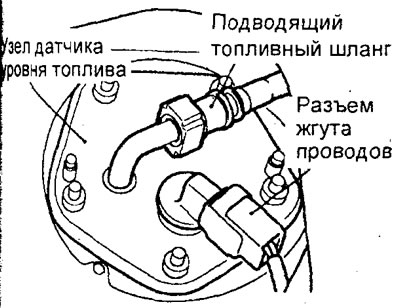

(Модели 4WD са мотором 4G15) одвојите конектор снопа каблова и црево за довод горива.

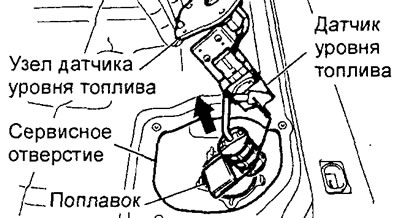

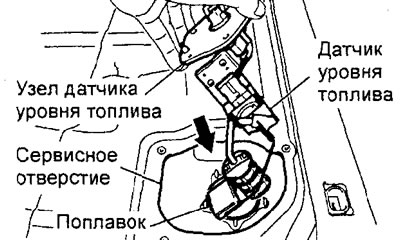

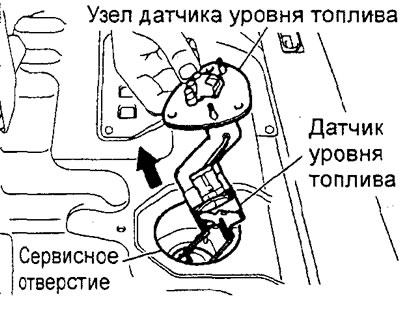

Одврните матице које причвршћују сензор и уклоните га из резервоара за гориво кроз сервисни отвор.
Пажња: Будите пажљиви када уклањате и постављате сензор да не бисте оштетили пловак сензора и сам сензор.
Осим 4G15-4WD.
4G15-4WD.

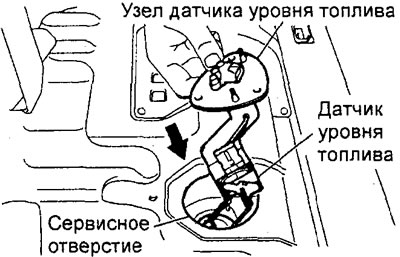

6. Инсталирајте склоп сензора нивоа горива кроз сервисни отвор и затегните причврсне матице на номинални обртни момент.
Момент затезања - 2,5 ±0,5 Нм
Осим 4G15-4WD.
4G15-4WD.
7. (Осим модела 4WD са мотором 4G15) Повежите конектор кабловског свежња.
8. (Модели 4WD са мотором 4G15) Повежите конектор снопа каблова и црево за довод горива.
Пажња:

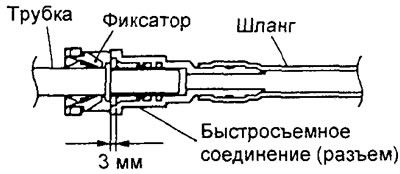

- Да бисте повезали црево за гориво, гурните конектор црева на цев док бравица конектора не ухвати избочење цеви. Затим лагано повуците конектор у правцу одвајања да бисте били сигурни да је веза сигурна.
- Проверите да отвор на споју не прелази 3 мм.

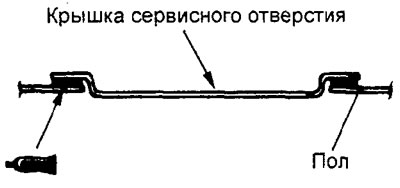

9. Нанесите заптивач на контактне површине поклопца сервисног отвора и подне плоче, а затим поставите поклопац.
Заптивач Three bond 1521
10. Поставите јастук задњег седишта.
Замена пумпе за гориво
1. Уклоните јастук задњег седишта.
2. Уклоните поклопац сервисног порта.

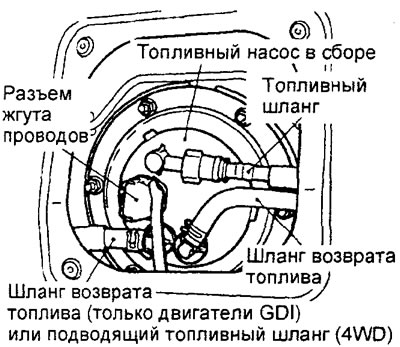

3. Одвојите конектор снопа каблова и црева за гориво.
4. Одврните матице за причвршћивање, уклоните поклопац и склоп пумпе за гориво.
Пажња: на моделима 4WD са мотором 4G15 будите пажљиви када уклањате склоп пумпе за гориво из резервоара за гориво да не бисте оштетили пловак сензора нивоа горива (главни) и сам сензор.
5. Инсталирајте склоп пумпе за гориво и поклопац, а затим затегните монтажне навртке на номинални обртни момент.
Момент затезања 2 - 3 Нм
6. Повежите црева за гориво и конектор кабловског свежња.
Пажња:
- Да бисте повезали црево за гориво, гурните конектор црева на цев док бравица конектора не ухвати избочење цеви. Затим лагано повуците конектор у правцу одвајања да бисте били сигурни да је веза сигурна.
- Проверите да отвор на споју не прелази 3 мм.
7. Поставите поклопац сервисне рупе.
8. Поставите јастук задњег седишта.
Демонтажа и монтажа пумпе за гориво
Уклањање делова се врши редоследом бројева који су наведени на слици "Растављање склопа пумпе за гориво".
Инсталација се врши обрнутим редоследом од уклањања.
Приликом уградње делова обратите пажњу на операцију уградње заптивне чауре.
Нанесите малу количину горива на уплотнительную втулку да се спречи њено оштећење или перекручивания.

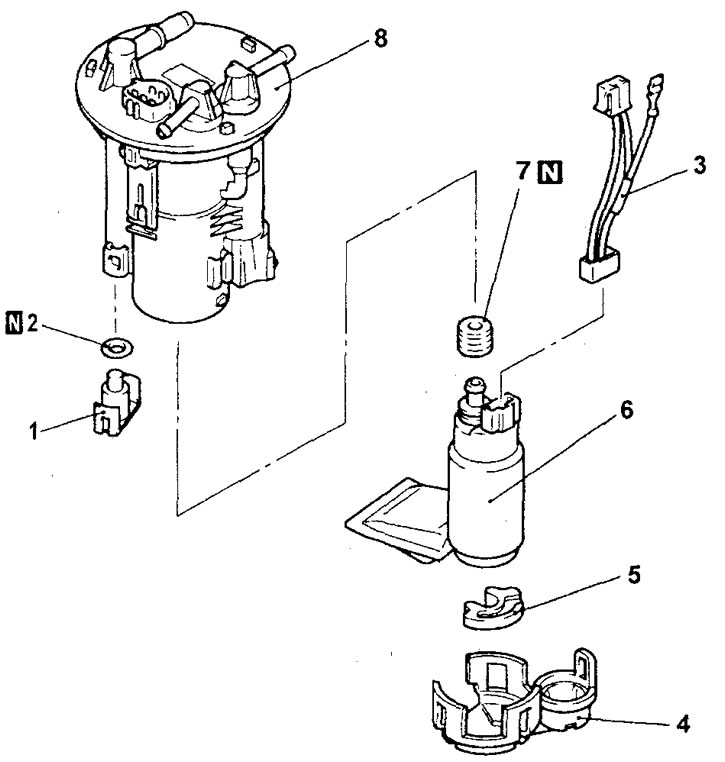

Растављање склопа пумпе за гориво (осим модела 4WD са мотором 4G15).1 - поклопац, 2 - прстен заптивка, 3 - сноп ожичења пумпе за гориво, 4 - носач, 5 - тампон, 6 - пумпа за гориво, 7 - заптивна чаура, 8 - склоп филтера за гориво.

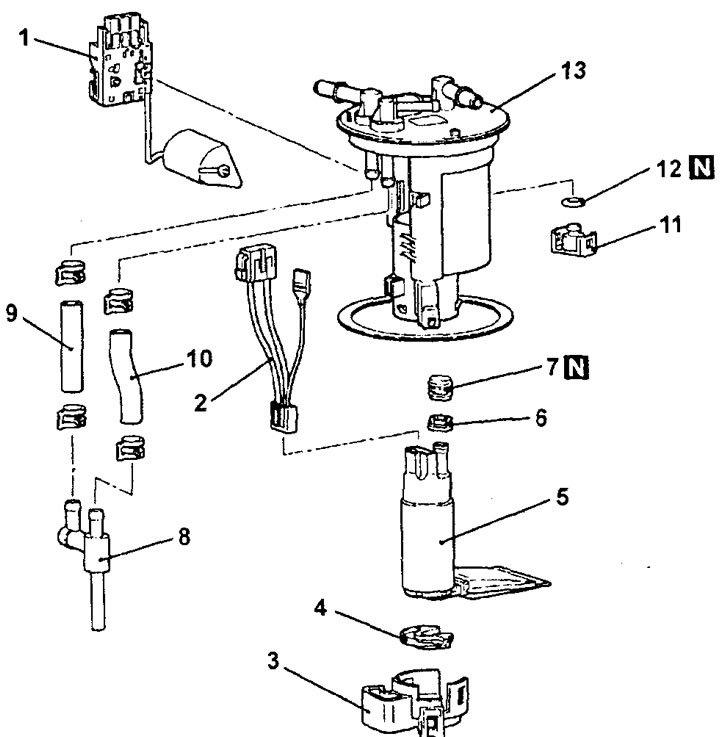

Растављање склопа пумпе за гориво (модели 4WD са мотором 4G15). 1 - сензор нивоа горива (главни), 2 - сноп каблова пумпе за гориво, 3 - носач, 4 - тампон, 5 - пумпа за гориво, 6 - одстојна чаура, 7 - заптивна чаура, 8 - пумпа за повишење притиска, 9 - црево за гориво (усисно), 10 - црево за гориво (поврат), 11 - поклопац, 12 - прстен заптивач, 13 - склоп филтера за гориво.
