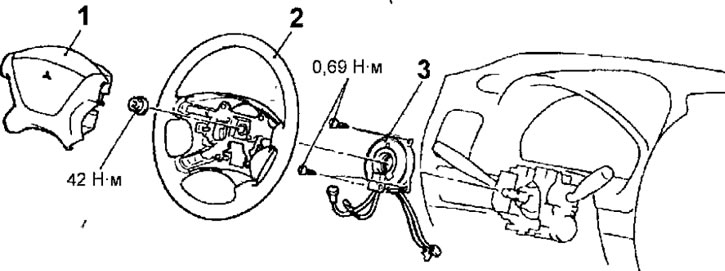

Airbag șofer și sârmă spirală (Mitsubishi Space Star)

Demontarea

• Puneți roțile din față drept înainte și scoateți cheia din contact.

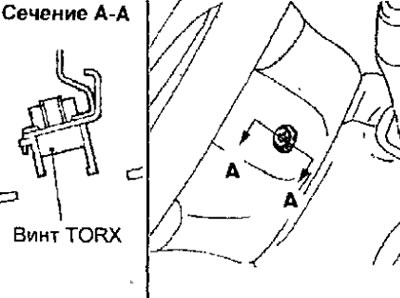

• Pe partea din spate a volanului, scoateți cele două șuruburi de fixare a airbagului (Fig. 19.112). Nu scoateți șuruburile din suporturi.

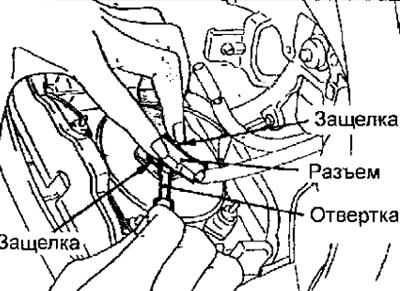

• Deconectați conectorul care conectează firul spiralat la airbag. Când deconectați conectorul de sârmă spirală, mutați clema de blocare în părțile exterioare, aceasta va elibera conectorul (Fig. 19.113). Folosind o șurubelniță cu lamă plată ca pârghie, deconectați ușor conectorul.

• Deșurubați piulița de montare a volanului. Aplicați semne de aliniere la capătul arborelui de direcție și a volanului și scoateți volanul folosind un extractor.
• Scoateți șuruburile și carcasele superioare și inferioare ale coloanei de direcție.

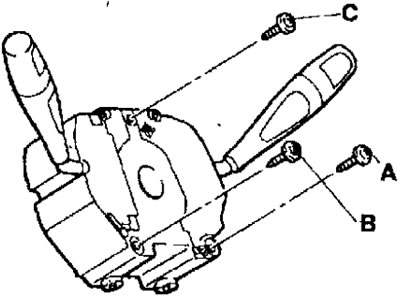

• Deconectați conectorii electrici de la comutatorul multifuncțional. Scoateți cele trei șuruburi și comutatorul multifuncțional.
• În ordinea inversă prezentată în Figura 19.114, îndepărtați șuruburile care fixează firul spiralat.

Examinare

• Verificați capacul airbag-ului pentru a nu exista urme, crăpături sau deformare.
• Verificați conectorii dacă nu sunt deteriorați și pinii conectorului dacă sunt deformați.

Verificarea firului spiralat

• Dacă se găsește vreun defect, înlocuiți firul spiralat
• Verificați conectorii electrici și tubul de protecție pentru deteriorarea și oxidarea contactelor conectorului.

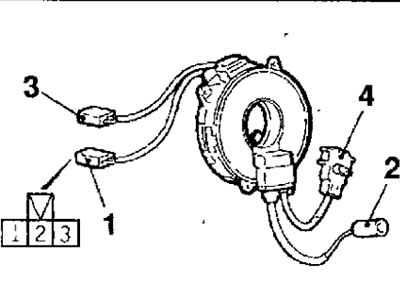

• Verificați continuitatea între pinul 3 al conectorului 1 al firului spiralat și conectorul 2 (Fig. 19.115).

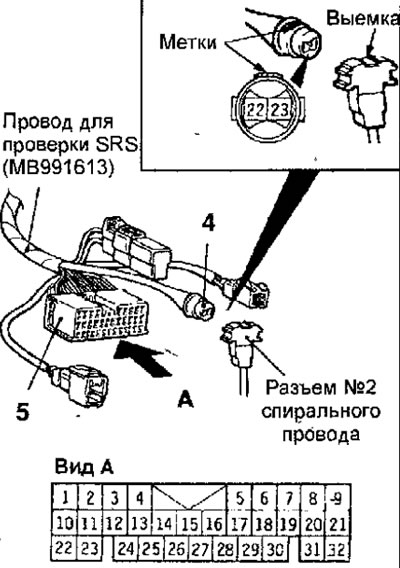

• Aliniați marcajele colorate ale instrumentului special МВ991613 al conectorului 4 cu locașul conectorului 2 al firului spiralat (săgeata din figura 19.116) și conectați conectorii 2 și 4.

• Verificați continuitatea între pinii 22 și 23 ai sculei speciale MV991613 și conectorul nr. 5.

Instalare

• Instalarea se efectuează în ordinea inversă a demontării, ținând cont de următoarele.

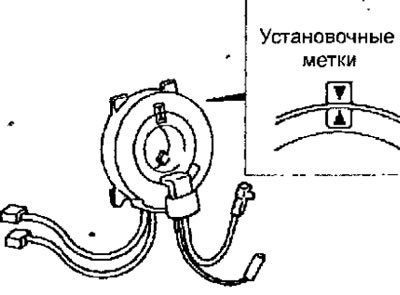

• Aliniați marcajele de instalare ale firului spiralat în poziția de mijloc, pentru care, după ce ați rotit manșonul interior al firului spiralat în sensul acelor de ceasornic, rotiți-l în direcția opusă cu 3 și 4/5 spire până când marcajele de instalare sunt aliniate (Fig. 19.117).

• După instalarea roților din față în poziție dreaptă, instalați firul spiral și fixați-l cu șuruburi, strângându-le în ordinea prezentată în Figura 19.114.

Avertizare. Când instalați volanul, asigurați-vă că cablajul de cabluri spiralat nu este ciupit sau încurcat.

• Înainte de a instala volanul, setați roțile din față în poziția dreaptă și aliniați marcajele de aliniere de pe firul spiralat.

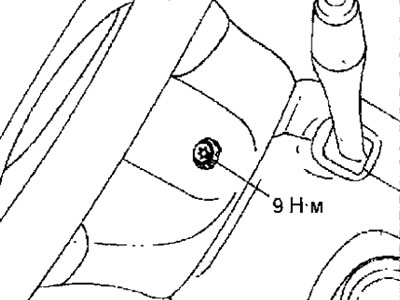

• Instalați volanul și airbag-ul șoferului. Când instalați un airbag, conectați conectorul firului spiralat la modul. Asigurați-vă că conectorul este bine conectat, verificând dacă zăvorul conectorului se fixează în poziție. Înșurubați șuruburile de fixare a airbagului și strângeți-le la un cuplu de 9 Nm (Fig. 19.118).

• Când rotiți volanul, asigurați-vă că acesta se rotește fără probleme și fără niciun zgomot exterior.

Avertizare. Sistemul de siguranță SRS nu va funcționa corect dacă vreo parte a sistemului nu este instalată corect.

Verificați după instalare

• Conectați firul la borna negativă a bateriei.

Avertizare. Pentru a evita deteriorarea echipamentului electric, înainte de a conecta sau deconecta dispozitivul MUT-II, rotiți cheia contactului în poziția BLOCARE.

• Conectați dispozitivul MV991502 la conectorul de diagnosticare.
• Porniți contactul.
• Diagnosticați sistemul de siguranță SRS și asigurați-vă că funcționează corect.

Avertizare. Deconectați cablul negativ al bateriei și izolați-l, apoi așteptați 60 de secunde pentru ca condensatorul să se descarce. În caz contrar, airbag-ul se poate declanșa neintenționat, ceea ce ar putea duce la răniri.

• Opriți contactul. Deconectați cablul de la borna negativă a bateriei și izolați-l.
