Провера брзиномера
Напомена: Могући узрок неисправности брзиномера је неисправност сензора брзине возила, прекид у кабловском снопу или квар самог брзиномера.
1. Подесите притисак у гумама на номиналну вредност.
Пажња: избегавајте уградњу мешовитих типова и величина гума/фелни, јер ће то негативно утицати на безбедност вожње и тачност очитавања брзиномера/одометра.

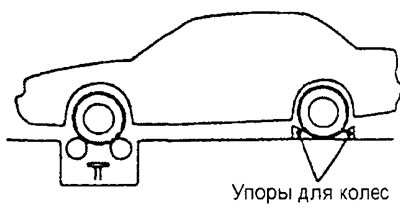

2. Ставите аутомобил на бубњеве и ставите граничнике испод задњих точкова.
2ВД модели
Проверите да ли је паркирна кочница повучена.
2ВД модели
4ВД модели

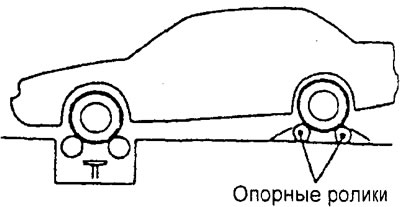

Чврсто причврстите задње точкове за под тако да њихов положај одговара међуосовинском растојању и газећем слоју гума као што је приказано на слици.
4ВД модели

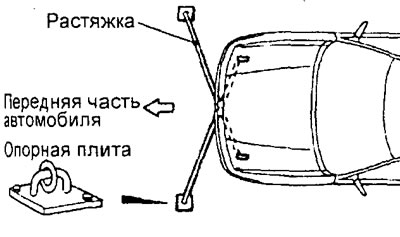

3. Да бисте спречили померање предњих точкова са једне на другу страну, на куке за вучу возила ставите две кочнице, чији су крајеви безбедно причвршћени за основне плоче.
4. Да бисте спречили кретање возила напред, причврстите један крај сајле на задњу куку за вучу и безбедно причврстите други крај кабла за основну плочу.
5. Проверите да ли се индикације брзиномера налазе у распону номиналних вредности.
Сто. Номиналне вредности очитавања брзиномера.
Брзина, км/х | Дозвољени опсег вредности, км/х |
40 | 37-45 |
80 | 75-88 |
120 | 113-132 |
160 | 150-176 |
Пажња: не дозволите нагло повећање / смањење брзине током теста.
Провера тахометра
Напомена: Могући узрок квара тахометра је оштећење струјног кола, контакт тела са "масом", недостатак улазног сигнала са управљачке јединице мотора или квар у самом тахометру.

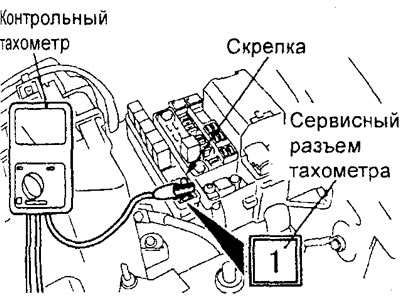

1. Да бисте проверили тахометар без тестера, уградите спајалицу у сервисни конектор тахометра са стране ожичења и повежите контролни тахометар.
Напомена: да бисте проверили тахометар аутомобила, препоручљиво је користити тахометар са сензором индуктивног типа који је повезан на жицу свећице високог напона.
2. Док мотор ради, упоредите очитавања стандардног тахометра са очитањима тестера или контролног тахометра при свакој подешеној брзини мотора. Ако грешка стандардног тахометра прелази дозвољену вредност, замените тахометар.
пажња:
- - Неисправно повезивање тахометра (преокрет поларитета снаге) оштетиће га.
- - Будите пажљиви када мењате тахометар, немојте га испустити или дозволити да удари у друге делове.

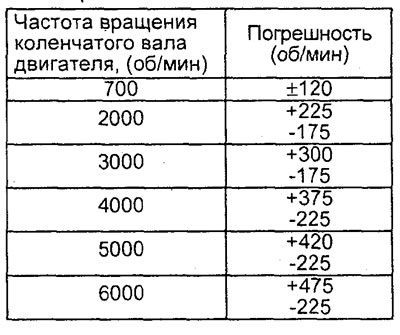

Сто. Оцењене вредности.
Провера мерача горива
1. Одвојите конектор сензора нивоа горива (2ВД модели) или главни сензор нивоа горива (4ВД модели) на основу пумпе за гориво.

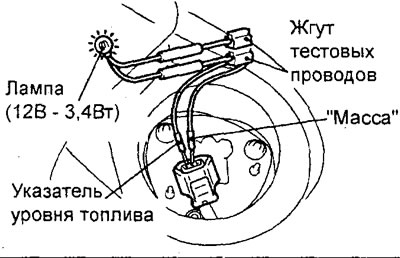

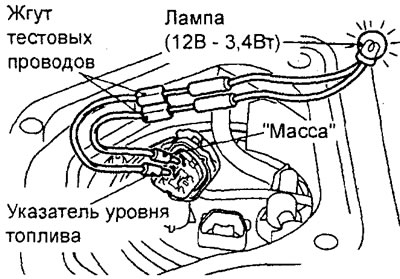

2. Прикључите лампу (12В - 3,4В) између терминала "1" и "2" конектора на страни свежња.
2ВД модели.
4ВД модели.
3. Окрените кључ за паљење у положај "ОН".
4. Проверите стање лампе. Ако лампа не светли, проверите конекторе и ожичење, поправите ако је потребно.
5. Ако лампица засветли, проверите стање стрелице на показивачу горива. Ако стрелица остане непомична, замените показивач.
6. Ако се лампица упали и стрелица индикатора нивоа горива у резервоару се помери у средњи положај, онда је сензор нивоа горива у резервоару неисправан.
Провера сензора нивоа горива
Напомена: Да бисте проверили, уклоните сензор нивоа горива из резервоара за гориво (види поглавље "Систем за убризгавање горива").
1. Провера отпора сензора нивоа горива.

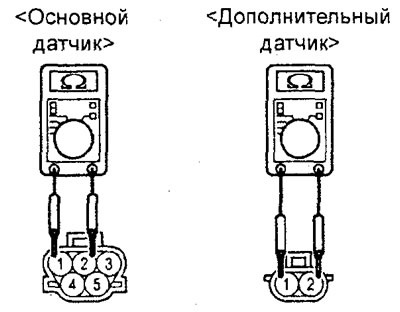

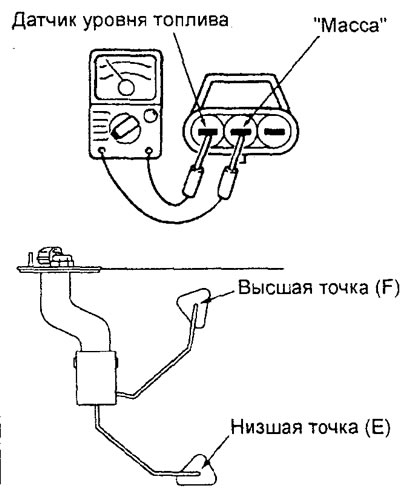

А) Проверите да ли је отпор између терминала сензора нивоа горива и прикључка за уземљење исправан када је пловак сензора у највишој тачки "Ф" и најнижој тачки "Е".
2ВД модели.
4ВД модели.
Оцењене вредности:
2ВД модели:
- Највиша тачка "Ф" - 3±1 ома
- Најнижа тачка "Е" - 110±1 Охм
4ВД модели:
Главни сензор:
- Највиша тачка "Ф" - 2±1 Охм
- Најнижа тачка "Е" - 40,6±1 Охм
Додатни сензор:
- Висока тачка "Ф" - 2±1 ома
- Најнижа тачка "Е" - 69,4±1 Охм
б) Проверите да ли се вредност отпора глатко мења док се пловак полако креће између највише тачке "Ф" и најниже тачке "Е".
В) Ако резултати теста нису наведени, замените сензор.
2. Провера пловка сензора нивоа горива.

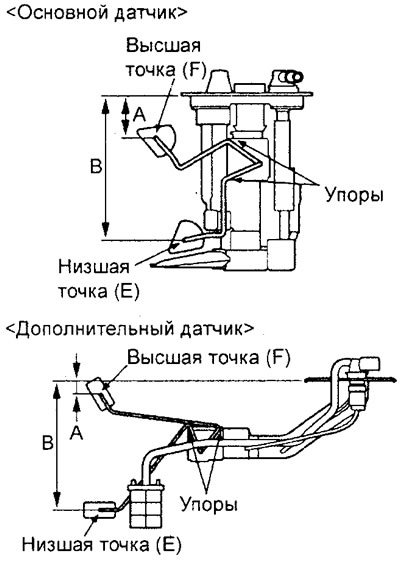

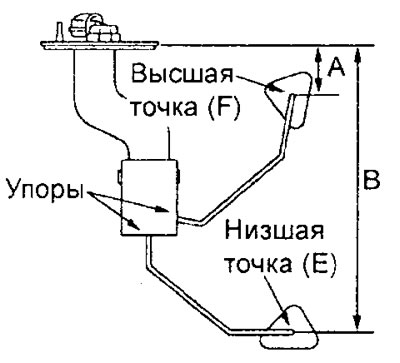

Док померате пловак док не додирне граничнике, измерите висину "А" у највишој тачки "Ф" и висину "Б" у најнижој тачки "Е".
2ВД модели.
4ВД модели.
Сто. Оцењене вредности.
Сензор | А (мм) | ИН (мм) |
2WD | 24,4 ± 1 | 151,6±2 |
Сензор | А (мм) | ИН (мм) |
4ВД-басиц | 40,5 ±4 | 136 + 4 |
4ВД опционо | 15,8 | 154 |
Провера мерача температуре расхладне течности мотора
1. Одвојите конектор сензора температуре расхладне течности мотора (показивач).

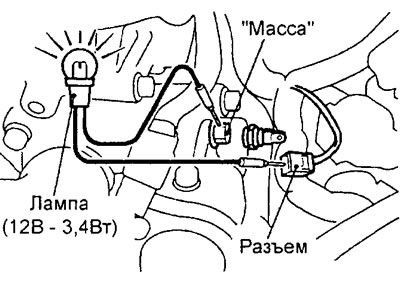

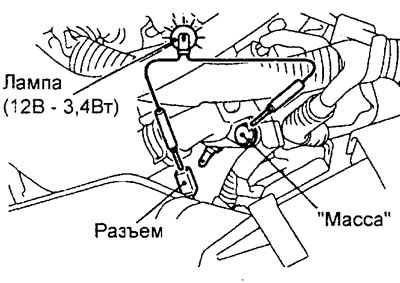

2. Прикључите лампу (12В - 3,4В) између бочног конектора свежња и масе.
Модели са 4Г15 мотором.
Модели са 4Г93 мотором.
3. Окрените кључ за паљење у положај "ОН".
4. Проверите стање лампе. Ако лампа не светли, проверите конекторе и ожичење, ако је потребно, поправите.
5. Ако је лампа упалила, онда проверите стање стрелице индекса температуре расхладне течности. Ако стрелица остане непомична, замените показивач.
6. Ако лампица засветли и стрелица мерача температуре расхладне течности се помери у средњи положај, онда је сензор мерача температуре расхладне течности неисправан.
Провера сензора мерача температуре расхладне течности мотора
Напомена: Да бисте уклонили и инсталирали сензор мерача температуре расхладне течности, погледајте поглавље "Систем хлађења".

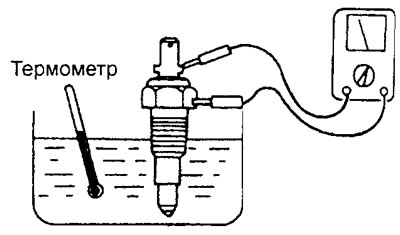

1. Ставите мерни део сензора у топлу воду са температуром од 70°Ц и измерите отпор између водова сензора.
Оцењена вредност (на 70°С) — 104±13,5 Охм
Референтне вредности:
Температура (°C) | Отпор (Охм) |
50 | 230 |
60 | 155 |
80 | 73 |
2. Ако отпор није као што је наведено, замените сензор.
Напомена: Пре уградње нанесите заптивач на навоје сензора мерача температуре расхладне течности мотора.
