Pred vykonaním tohto testu skontrolujte nasledujúce.
- Upevnenia generátora.
- Uistite sa, že batéria nainštalovaná vo vozidle je úplne nabitá.
- Napnutie hnacieho remeňa.
- Tavné spojenie.
- Prítomnosť cudzieho hluku vychádzajúceho z generátora pri bežiacom motore.
Otočte kľúč zapaľovania do polohy "LOCK".
Odpojte záporný kábel od batérie.
Pomocou testovacieho zväzku alternátora (MB991519) pripojte digitálny voltmeter medzi svorku S alternátora a uzemnenie vozidla. (Pripojte kladný vodič voltmetra ku svorke "S" a záporný vodič k bodu, ktorý má spoľahlivé spojenie so zemou alebo so zápornou svorkou batérie).
Pripojte 0-120 A DC ampérmeter na vodič medzi svorkou B alternátora a batériou.
Pôvodný zdroj informácií mitsubishiman.ru
Pozor! Pripojenie bežného ampérmetra k otvorenému okruhu je možné, ak nie je prerušený elektrický kontakt medzi svorkou "B" generátora a prúdovým vodičom.
Pripojte záporný kábel k batérii.
Pripojte tachometer alebo diagnostický prístroj MUT-II/III.
Otočte kľúč zapaľovania do polohy "ON". V tomto prípade by mal voltmeter ukazovať napätie batérie.
Pozor! Ak voltmeter ukazuje napätie 0 V, pravdepodobnou príčinou môže byť prerušenie spojovacieho vodiča alebo poistkovej vložky medzi svorkou "S" generátora a kladnou svorkou batérie.
Vypnite všetky osvetľovacie zariadenia a ostatné elektrické spotrebiče.
Naštartujte motor.
Zvýšte otáčky motora na 2500 ot./min⁻¹.
Zaznamenajte údaj voltmetra, keď je prúd generátora rovný alebo menší ako 10 A.
Ak je namerané napätie v špecifikovanom rozsahu, regulátor napätia funguje.
Ak namerané napätie nezodpovedá nastavenému rozsahu, potom je chybný samotný generátor alebo regulátor napätia.
Po kontrole uvoľnite plynový pedál.
Otočte kľúč zapaľovania do polohy "LOCK".
Odpojte tachometer alebo skenovací prístroj MUT-II/III.
Odpojte záporný kábel od batérie.
Odpojte ampérmeter a voltmeter.
Pripojte prúdový vodič generátora ku svorke "B" generátora.
Odpojte testovací káblový zväzok alternátora a pripojte všetky elektrické konektory.
Pripojte záporný kábel k batérii.

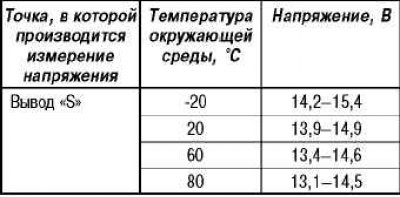

Nastaviteľné napätie generátora (nominálna hodnota)
