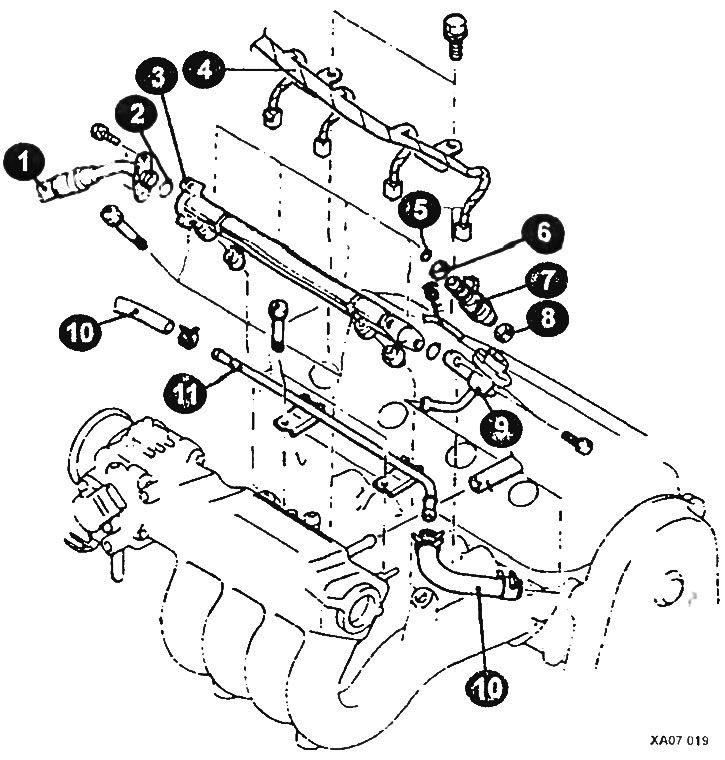

Елементи на горивната система на двигатели 1,6 l и 1,8 l
1 - маркуч за високо налягане; 2 - уплътнение; 3 - разпределителна линия (колектор); 4 - кабелен сноп; 5 - уплътнение; 6 - втулка; 7 - дюза; 8 - долна шайба; 9 - регулатор на налягането на горивото; 10 - маркуч за връщане на горивото; 11 - тръба за връщане на горивото.

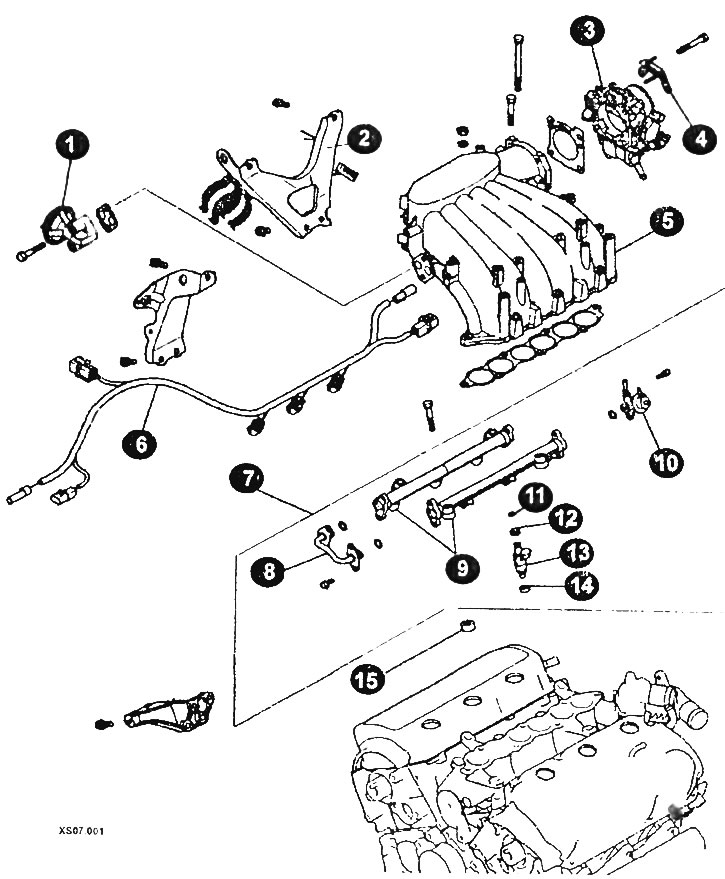

Елементи на горивната система на 6-цилиндров двигател 6А12
1 - клапан на системата за рециркулация на отработените газове; 2 - скоба; 3 - тяло на дросела; 4 - тръба за ниско налягане; 5 - резонатор; 6 - кабелен сноп; 7 - система за всмукване на гориво; 8 - инжекционна тръба; 9 - разпределителна линия (колектор); 10 - регулатор на налягането на горивото; 11 - уплътнение; 12 - втулка; 13 - дюза; 14 - долна шайба; 15 - уплътнение.
